[教學]dimangular-指定點標註角度
由 judyyai 2008-12-07, 2:12 pm
![[教學]dimangular-指定點標註角度 Drawing1-Model](https://2img.net/h/i301.photobucket.com/albums/nn61/judyyai/Drawing1-Model.jpg)

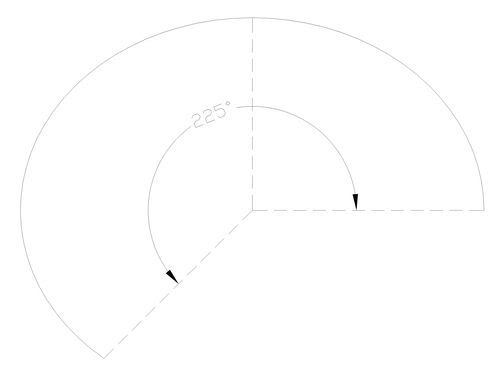

如何標示出,以上圖所示角度
指令: dimangular
選取弧，圓，線或 <指定頂點>:按Enter鍵
指定角度頂點:(選兩條線相交點)
指定角度的第一個端點: _mid 於(第一條線段中點作為起始點)
指定角度的第二個端點: _mid 於(第二條線段中點作為起始點)
指定標註弧線位置或 [多行文字(M)/文字(T)/角度(A)/象限(Q)]:(點選標註文字放置之位置)
標註文字 = 225 (結果)
動態圖解如下(***要回覆才能看***)
PS.剛學會分享上來
judyyai 在 2008-12-22, 6:29 pm 作了第 1 次修改
judyyai- 管理顧問
- 文章總數 : 7782
年齡 : 46
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 30213
威望值 : 3609
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
陳辰甄 likes this post
回復： [教學]dimangular-指定點標註角度
由 Tiger&蘋果爸 2008-12-10, 6:25 pm
謝謝心得分享及影片教學~< 貢獻 +2>judyyai 寫到:
如何標示出,以上圖所示角度
指令: dimangular
選取弧，圓，線或 <指定頂點>:按Enter鍵
指定角度頂點:(選兩條線相交點)
指定角度的第一個端點: _mid 於(第一條線段中點作為起始點)
指定角度的第二個端點: _mid 於(第二條線段中點作為起始點)
指定標註弧線位置或 [多行文字(M)/文字(T)/角度(A)/象限(Q)]:(點選標註文字放置之位置)
標註文字 = 225 (結果)
PS.剛學會分享上來
[公告]關於團隊成員的回文及貢獻
____________________________________________________________________________________
👉[好康]🎁加入專屬B取得大補帖及看2D+3D影片(點我)👈
![[教學]dimangular-指定點標註角度 Sesa2011](https://i.servimg.com/u/f67/12/31/59/66/sesa2011.png)
![[教學]dimangular-指定點標註角度 Youtub11](https://i.servimg.com/u/f67/12/31/59/66/youtub11.png)
![[教學]dimangular-指定點標註角度 Oiea2011](https://i.servimg.com/u/f67/12/31/59/66/oiea2011.png)
![[教學]dimangular-指定點標註角度 Oe20011](https://i.servimg.com/u/f67/12/31/59/66/oe20011.png)
![[教學]dimangular-指定點標註角度 Fbi20011](https://i.servimg.com/u/f67/12/31/59/66/fbi20011.png)
![[教學]dimangular-指定點標註角度 Line2011](https://i.servimg.com/u/f67/12/31/59/66/line2011.png)
Tiger&蘋果爸- 系統管理員
- 文章總數 : 21110
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 88626
威望值 : 16958
注冊日期 : 2008-04-23
-
回復： [教學]dimangular-指定點標註角度
由 dio888chen 2008-12-12, 8:58 am
版大...標題更正一下!!指令漏字!!
應該是..dimangula"r"...謝謝!!
應該是..dimangula"r"...謝謝!!
dio888chen- 初級會員
- 文章總數 : 60
年齡 : 50
來自 : 新北市
職業 : 採購
愛好 : 旅遊
個性 : 開朗積極
使用年資 : 10年
使用版本 : 2009
積分 : 3
經驗值 : 5838
威望值 : 9
注冊日期 : 2008-05-30
回復： [教學]dimangular-指定點標註角度
由 Tiger&蘋果爸 2008-12-12, 9:14 am
感謝提醒，以更正囉~dio888chen 寫到:版大...標題更正一下!!指令漏字!!
應該是..dimangula"r"...謝謝!!
感恩...
____________________________________________________________________________________
👉[好康]🎁加入專屬B取得大補帖及看2D+3D影片(點我)👈
Tiger&蘋果爸- 系統管理員
- 文章總數 : 21110
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 88626
威望值 : 16958
注冊日期 : 2008-04-23
-
judyyai- 管理顧問
- 文章總數 : 7782
年齡 : 46
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 30213
威望值 : 3609
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
回復： [教學]dimangular-指定點標註角度
由 Tiger&蘋果爸 2008-12-12, 9:13 pm
還是很謝謝 judyyai 的影片教學分享~judyyai 寫到:謝謝 抱歉 因為用COPY 少選字
有空的話多po喔~
感恩!
____________________________________________________________________________________
👉[好康]🎁加入專屬B取得大補帖及看2D+3D影片(點我)👈
Tiger&蘋果爸- 系統管理員
- 文章總數 : 21110
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 88626
威望值 : 16958
注冊日期 : 2008-04-23
-
回復： [教學]dimangular-指定點標註角度
由 tommi 2009-03-04, 3:44 pm
支持楼主发帖，谢谢！
____________________________________________________________________________________
不要自己为是，凡事【集中精神】，亲自动手试试！
论坛的相关工具：http://autocad.bestoforum.net/forum-f16/topic-t3143.htm
tommi- 中級會員
- 文章總數 : 290
年齡 : 39
來自 : 吉林
職業 : 橱柜设计师
愛好 : 篮球
個性 : 活泼
使用年資 : 3年
使用版本 : 2011
積分 : 8
經驗值 : 5658
威望值 : 12
注冊日期 : 2008-11-15
分享,看看內容,增進自己功力。
DARDAR- 專屬會員
- 文章總數 : 335
年齡 : 66
來自 : 台北
職業 : 營造金屬
愛好 : AutoCAD
個性 : 隨和
使用年資 : 5年↑
使用版本 : 2012
積分 : 15
經驗值 : 6500
威望值 : 96
注冊日期 : 2008-05-13
sai- 中級會員
- 文章總數 : 354
年齡 : 55
來自 : 台中縣
職業 : 自由業
愛好 : 騎腳踏車
個性 : 溫和
使用年資 : 近10年，擱置？年...
使用版本 : AutoCAD2008
積分 : 5
經驗值 : 6177
威望值 : 35
注冊日期 : 2009-02-01
aaaaaa1111- 一般會員
- 文章總數 : 142
年齡 : 47
來自 : 台中
職業 : 行政
愛好 : 繪圖
個性 : 中性
使用年資 : 15年
使用版本 : 2008
經驗值 : 5652
威望值 : 0
注冊日期 : 2009-11-30
回復： [教學]dimangular-指定點標註角度
由 GRACE0724 2011-10-13, 11:19 am
謝謝judy與蘋果爸的分享..
____________________________________________________________________________________
![[教學]dimangular-指定點標註角度 BPl3tjj.png](https://i.imgur.com/BPl3tjj.png.png)
![[教學]dimangular-指定點標註角度 Oooa_110](https://i.servimg.com/u/f67/12/31/59/66/oooa_110.png)
GRACE0724- 初級會員
- 文章總數 : 170
年齡 : 54
來自 : 桃園市荒郊野外
職業 : 櫻櫻美代子股份無限公司總裁
愛好 : 看書.踏青.最好是睡到自然醒^_^
個性 : 外向.真的外向
使用年資 : 新手初學
使用版本 : 2010
積分 : 6
經驗值 : 5287
威望值 : 124
注冊日期 : 2011-05-23
-
回復： [教學]dimangular-指定點標註角度
由 思辰 2011-11-09, 8:39 pm
這在表示脫模角度時很好用
謝謝大大分享^^
謝謝大大分享^^
____________________________________________________________________________________
學習之路好漫長，但還是要走下去
期待有志一同的伙伴一起成長
大家一起加油^^
思辰- 初級會員
- 文章總數 : 27
年齡 : 43
來自 : 彰化
職業 : 製圖員
愛好 : 上網
個性 : 內向
使用年資 : 半年
使用版本 : 2011
積分 : 2
經驗值 : 4957
威望值 : 33
注冊日期 : 2011-01-09
Tanya- 榮譽顧問
- 文章總數 : 381
年齡 : 49
來自 : 埔里鎮
職業 : 服務業
愛好 : 畫圖&音樂&大自然
個性 : 隨和
使用年資 : 2年
使用版本 : MAP 2011
積分 : 28
最佳解答 : 1
經驗值 : 7234
威望值 : 739
注冊日期 : 2010-03-06
HEMOS- 榮譽顧問
- 文章總數 : 895
年齡 : 51
來自 : 台北
職業 : 土木結構
愛好 : 攝影×音樂×電影
個性 : 和善
使用年資 : 20 years ↑
使用版本 : 老手待忘!
積分 : 27
最佳解答 : 3
經驗值 : 10104
威望值 : 1658
回帖精華 : 1
注冊日期 : 2009-02-23
回復： [教學]dimangular-指定點標註角度
由 et1029et 2014-02-13, 4:19 pm
感謝分享
瞧瞧高手不為人知的秘技
瞧瞧高手不為人知的秘技
____________________________________________________________________________________
et1029et- 初級會員
- 文章總數 : 356
年齡 : 43
來自 : 桃園
職業 : 行政繪圖
愛好 : 學習
個性 : 隨和
使用年資 : 新手初學
使用版本 : 2013
積分 : 4
經驗值 : 5692
威望值 : 324
注冊日期 : 2013-07-02
回復： [教學]dimangular-指定點標註角度
由 glassshoes2003 2014-02-25, 2:31 pm
感謝無私地分享教學!
讓小弟瞭較更多
讓小弟瞭較更多
____________________________________________________________________________________
今天你不努力學習 明天你將無法前進
glassshoes2003- 初級會員
- 文章總數 : 151
年齡 : 38
來自 : 彰化縣
職業 : 自由業
愛好 : 電玩 電影 電視
個性 : 隨和
使用年資 : 0.5年
使用版本 : 2008
積分 : 3
經驗值 : 5711
威望值 : 12
注冊日期 : 2009-11-17
回復： [教學]dimangular-指定點標註角度
由 hkjyiuop 2014-08-05, 7:02 am
不太懂，趕快來看看！感謝分享！
____________________________________________________________________________________
hkjyiuop- 初級會員
- 文章總數 : 105
年齡 : 36
來自 : 台灣新北市土城區
職業 : 機電工程師
愛好 : 學習
個性 : 開朗
使用年資 : 2年
使用版本 : 2016
積分 : 1
經驗值 : 4205
威望值 : 54
注冊日期 : 2014-04-25
回復： [教學]dimangular-指定點標註角度
由 Joan-Yeh 2015-08-24, 6:34 pm
請問 標註 (對齊式 角度 弧度等等全部的指令)全都變成線性標註 是發生甚麼事呢? 要如何改回來呢? 我是在配置標尺寸 用的是Standard型式
謝謝
謝謝
____________________________________________________________________________________
Joan-Yeh- 專屬會員
- 文章總數 : 163
年齡 : 54
來自 : 台灣
職業 : 設計師
愛好 : 閱讀 放空
個性 : 中性
使用年資 : 10年
使用版本 : 2012
積分 : 1
經驗值 : 6125
威望值 : 15
注冊日期 : 2009-05-21
回復： [教學]dimangular-指定點標註角度
由 Joan-Yeh 2015-08-24, 7:19 pm
Sorry 是我設定錯誤 找出問題了 謝謝
____________________________________________________________________________________
Joan-Yeh- 專屬會員
- 文章總數 : 163
年齡 : 54
來自 : 台灣
職業 : 設計師
愛好 : 閱讀 放空
個性 : 中性
使用年資 : 10年
使用版本 : 2012
積分 : 1
經驗值 : 6125
威望值 : 15
注冊日期 : 2009-05-21
謝謝分享
由 wales027 2016-11-10, 12:02 am
研究了好久，怎麼去抓二點的角度．．謝謝大大的分享
____________________________________________________________________________________
wales027- 贊助會員
- 文章總數 : 37
年齡 : 37
來自 : 新竹縣
職業 : 營造業工程師
愛好 : 運動、上網
個性 : 開朗、固執
使用年資 : 新手初學
使用版本 : 2011
積分 : 1
經驗值 : 4206
威望值 : 12
注冊日期 : 2013-03-26
回復： [教學]dimangular-指定點標註角度
由 zhujinshan 2017-06-19, 7:44 pm
来学习了，这种标注很头疼，谢谢分享！
____________________________________________________________________________________
坚持下去，就会成功！
zhujinshan- 一般會員
- 文章總數 : 64
年齡 : 37
來自 : 中国
職業 : 技术员
愛好 : 画图
個性 : 活泼，开朗
使用年資 : 3年
使用版本 : 2014版
經驗值 : 3102
威望值 : 0
注冊日期 : 2016-07-22
林玄- 一般會員
- 文章總數 : 22
年齡 : 33
來自 : 台南
職業 : 產品設計-設計師
愛好 : 聽音樂、創造設計、閱讀
個性 : 安靜
使用年資 : 4
使用版本 : 2015、2017
經驗值 : 2990
威望值 : 0
注冊日期 : 2016-05-27
回復： [教學]dimangular-指定點標註角度
由 Monkey.D 2017-09-09, 12:15 pm
多看多聽多學習多爬文,比較不一樣的標註方式學起來了有機會遇到的話就不用想破頭,感謝judy與蘋果爸的分享..
Monkey.D- 一般會員
