[練習]參數式設定

發表 由 judyyai 于 2011-11-19, 12:57

自從AutoCAD 2010版(含)之後,開始有參數式的新功能產生!
但是大家很少使用這參數式功能,
其實這功能在幾何圖形上,很好用,
只不過AutoCAD使用上,還有改善空間!(為何要改善,大家有再用別套3D就知道)

像這種幾何圖,要求出來
(PS2.若用幾何圖劃出,非參數式 只要50+-0.01即可~不用到小數8位,若真的做到小數8位 除了原本積分外,再+1)
相信有許多人,應該會投降!!!我也是...
還好有參數式!
大家也來試試參數式完成它(PS.之後回覆~不能用自動約束~希望大家動腦~)



參數式面板工具列如下


方法如下(請秀出小數點8位,僅參數式) 注意:不用附上檔案,尺寸最好能是自然產生 非手輸入出來
一.用參數式(a)完成------注1需貼上有幾何限制條件的圖-範例如圖二.可獲得,威望+6
二.用繪製幾何(b)完成----注2 (50+-0.01)需寫出詳細作法,相關數據如何求得,經驗證做得出來後,可獲得,積分+1
若能達到小數8位為零值,可獲得,積分加碼,再+1
三.同時用(a)與(b)方式完成,需加注1與注2---同時可獲得 積分+1 威望+6


圖二.


*提示:善用幾何與尺寸約束

此練習比較著重於參數式用法~

PS3.
可喜可賀~在 此層回覆 已經有人做到小數8位
之後做的人,不同方法(非參數式) 經過驗證,小數位都是0 還是有積分+2的機會喔 認同


judyyai 在 2012-05-04, 17:03 作了第 3 次修改 (原因 : PS. PS2 PS3)

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7613
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26689
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]參數式設定

發表 由 Tiger&蘋果爸 于 2011-11-19, 15:53

這題真的很有趣!
我先試試使用非參數式的來做看看!
嘻嘻

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16358
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60174
威望值 : 12084
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]參數式設定

發表 由 Tanya 于 2011-11-22, 01:20

昨天試了一下,有點錯愕,沒頭續,今天再找時間練練。

Tanya
榮譽顧問
榮譽顧問

文章總數 : 364
年齡 : 42
來自 : 埔里鎮
職業 : 服務業
愛好 : 畫圖&音樂&大自然
個性 : 隨和
使用年資 : 2年
使用版本 : MAP 2011
積分 : 28
最佳解答 : 1
經驗值 : 4452
威望值 : 733
注冊日期 : 2010-03-06
藍鵲168號
男 天蝎座 虎

回頂端 向下

回復: [練習]參數式設定

發表 由 judyyai 于 2011-11-22, 04:20

雖然積分+1很吸引人~
怎麼都沒人要試試看,參數式方法 不玩了

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7613
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26689
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]參數式設定

發表 由 su4jie 于 2011-11-22, 04:51

正在嘗試著試試看
可是資質駑鈍還在摸索中

su4jie
一般會員
一般會員

文章總數 : 69
年齡 : 65
來自 : pingtung
職業 : civil
愛好 : game
個性 : 射手座個性
使用年資 : 10
使用版本 : 2006
經驗值 : 2697
威望值 : 72
注冊日期 : 2010-06-12
經典問與答讀者 男 射手座 兔

回頂端 向下

回復: [練習]參數式設定

發表 由 GRACE0724 于 2011-11-22, 07:23

ㄟ....很認真練了..
一般方法很快就出來..
參數是否有順序..
怎麼設定都不對...
不會吧...

GRACE0724
初級會員
初級會員

文章總數 : 169
年齡 : 47
來自 : 桃園市荒郊野外
職業 : 櫻櫻美代子股份無限公司總裁
愛好 : 看書.踏青.最好是睡到自然醒^_^
個性 : 外向.真的外向
使用年資 : 新手初學
使用版本 : 2010
積分 : 6
經驗值 : 2597
威望值 : 124
注冊日期 : 2011-05-23
經典問與答讀者 藍鵲20號
2011聚會勳章 串連貼紙成功 女 獅子座 雞

http://tw.myblog.yahoo.com/jw!GLIrG1KcHwGdnXuRx9WA8mM-

回頂端 向下

回復: [練習]參數式設定

發表 由 jack0615.tw 于 2011-11-22, 11:34

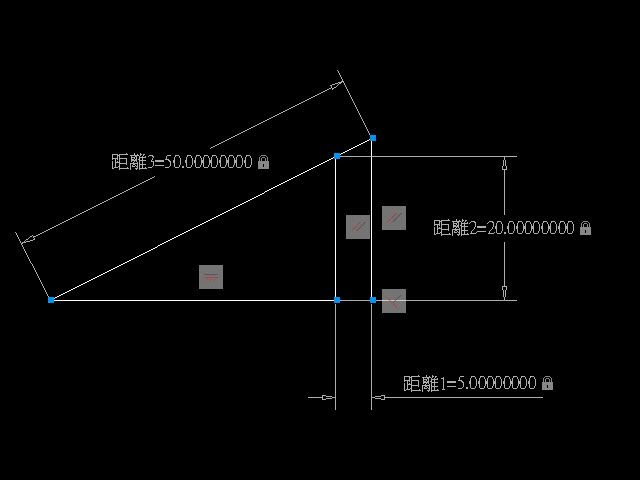

我的參數式作法(dimstyle和units都改成顯示8位小數)
