[練習]參數式設定

發表 由 judyyai 于 2011-11-19, 12:57

主題回顧 :

自從AutoCAD 2010版(含)之後,開始有參數式的新功能產生!
但是大家很少使用這參數式功能,
其實這功能在幾何圖形上,很好用,
只不過AutoCAD使用上,還有改善空間!(為何要改善,大家有再用別套3D就知道)

像這種幾何圖,要求出來
(PS2.若用幾何圖劃出,非參數式 只要50+-0.01即可~不用到小數8位,若真的做到小數8位 除了原本積分外,再+1)
相信有許多人,應該會投降!!!我也是...
還好有參數式!
大家也來試試參數式完成它(PS.之後回覆~不能用自動約束~希望大家動腦~)



參數式面板工具列如下


方法如下(請秀出小數點8位,僅參數式) 注意:不用附上檔案,尺寸最好能是自然產生 非手輸入出來
一.用參數式(a)完成------注1需貼上有幾何限制條件的圖-範例如圖二.可獲得,威望+6
二.用繪製幾何(b)完成----注2 (50+-0.01)需寫出詳細作法,相關數據如何求得,經驗證做得出來後,可獲得,積分+1
若能達到小數8位為零值,可獲得,積分加碼,再+1
三.同時用(a)與(b)方式完成,需加注1與注2---同時可獲得 積分+1 威望+6


圖二.


*提示:善用幾何與尺寸約束

此練習比較著重於參數式用法~

PS3.
可喜可賀~在 此層回覆 已經有人做到小數8位
之後做的人,不同方法(非參數式) 經過驗證,小數位都是0 還是有積分+2的機會喔 認同


judyyai 在 2012-05-04, 17:03 作了第 3 次修改 (原因 : PS. PS2 PS3)

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7616
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26705
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下


回復: [練習]參數式設定

發表 由 judyyai 于 2011-12-05, 09:16

Joan 寫到:平常工作都沒用過"參數式"
謝謝Judy提供練習的機會

補上水平 & 垂直約束圖片


下次可以使用編輯 補圖喔~
來編輯

感謝參與練習~很高興此練習對你有幫助~
已加威望6

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7616
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26705
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]參數式設定

發表 由 lenwu1 于 2011-12-17, 18:21

用幾何方式繪製無法到達8位數都是0....懊惱 愛哭

lenwu1
中級會員
中級會員

文章總數 : 79
年齡 : 44
來自 : 彰化縣
職業 : 品管
愛好 : 旅遊.撞球.享受美食
個性 : 中庸
使用年資 : 2年
使用版本 : 2012
積分 : 6
經驗值 : 2602
威望值 : 204
注冊日期 : 2011-03-09
藍鵲230號
男 射手座 鼠

回頂端 向下

回復: [練習]參數式設定

發表 由 judyyai 于 2011-12-18, 02:29

lenwu1 寫到:用幾何方式繪製無法到達8位數都是0....懊惱 愛哭
Spoiler(用來隱藏帖子內容):

參數式可以!
你方法,有用參數式,請務必達到小數點8為都是0

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7616
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26705
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]參數式設定

發表 由 lenwu1 于 2011-12-18, 15:20


終於完成了.....只是我把單位數值顯示修改到小數點後8位
但是畫面的尺度約束顯示怎都還是只顯示小數點前的位數ˋˊ 火冒三丈
有誰可以幫幫我,我是哪裡沒設定好呢


lenwu1
中級會員
中級會員

文章總數 : 79
年齡 : 44
來自 : 彰化縣
職業 : 品管
愛好 : 旅遊.撞球.享受美食
個性 : 中庸
使用年資 : 2年
使用版本 : 2012
積分 : 6
經驗值 : 2602
威望值 : 204
注冊日期 : 2011-03-09
藍鵲230號
男 射手座 鼠

回頂端 向下

回復: [練習]參數式設定

發表 由 judyyai 于 2011-12-19, 00:31

lenwu1 寫到:
終於完成了.....只是我把單位數值顯示修改到小數點後8位
但是畫面的尺度約束顯示怎都還是只顯示小數點前的位數ˋˊ 火冒三丈
有誰可以幫幫我,我是哪裡沒設定好呢

另外2個尺寸是用一般標示呈現即可~
約束尺寸,只是來約束距離或大小用~

已加 威望~

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7616
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26705
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]參數式設定

發表 由 fuju 于 2011-12-19, 09:07

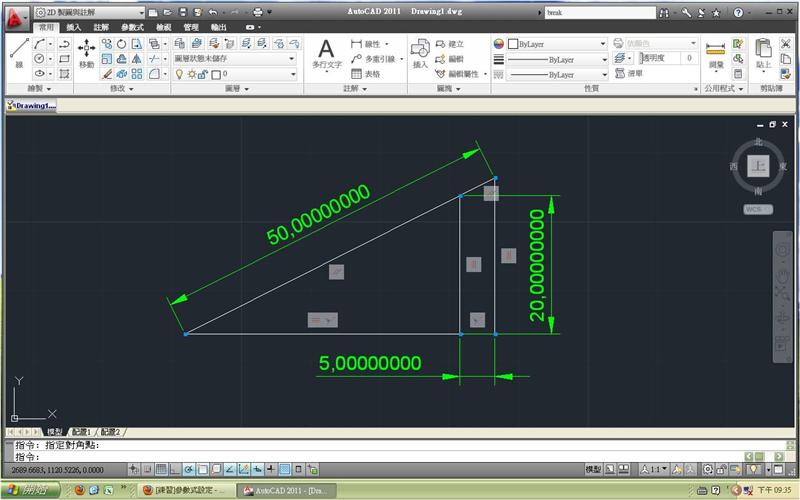

原本弄不出來的重試幾次,這樣算不算成功。
幾何作法沒有學過,看看各位大大如作圖。

fuju
中級會員
中級會員

文章總數 : 61
年齡 : 50
來自 : 台南市
職業 :
愛好 : 靜坐
個性 : 善良
使用年資 : 8
使用版本 : 2004map
積分 : 5
經驗值 : 2632
威望值 : 105
注冊日期 : 2010-07-30
藍鵲209號
男 水瓶座 馬

回頂端 向下

回復: [練習]參數式設定

發表 由 judyyai 于 2011-12-19, 12:49

fuju 寫到:
Spoiler(用來隱藏帖子內容):
原本弄不出來的重試幾次,這樣算不算成功。
幾何作法沒有學過,看看各位大大如作圖。

你的尺寸不對~請仔細看題目~

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7616
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26705
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]參數式設定

發表 由 MapleRed 于 2011-12-20, 13:42

花滿久的時間思考,感謝judyyai的指導,終於完成了!
2011多這個功能滿方便的,用幾何角度去思考讓我想破頭...
"重合"這功能滿關鍵的!還有"尺寸約束"也是這題不可或缺的要素!
收穫很大!超開心!

MapleRed
一般會員
一般會員

文章總數 : 13
年齡 : 31
來自 : 新北市
職業 : 機械
愛好 : 游泳
個性 : 開朗
使用年資 : 1
使用版本 : 2011
經驗值 : 2101
威望值 : 12
注冊日期 : 2011-04-30
藍鵲43號
男 處女座 牛

回頂端 向下

回復: [練習]參數式設定

發表 由 judyyai 于 2011-12-20, 14:29

MapleRed 寫到:花滿久的時間思考,感謝judyyai的指導,終於完成了!
2011多這個功能滿方便的,用幾何角度去思考讓我想破頭...
"重合"這功能滿關鍵的!還有"尺寸約束"也是這題不可或缺的要素!
收穫很大!超開心!

感謝你參與練習
參數式,是從2010開始有得功能~

已加威望

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7616
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26705
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]參數式設定

發表 由 Tiger&蘋果爸 于 2012-01-12, 03:54

judyyai 寫到:志強大哥~
真不錯~用幾何方式作出來~
的確用幾何方式~會有誤差值~
用幾何原理就要反覆調整修正才行(步驟多且費時)!
影片操作來回調整修正約7回,可以滿足到小數點第5位,需要第8位的話可以再多調整修正幾回即可~


答對了 不過這練習題是強調約束技巧使用,用約束方式可以很快作出來,大家有空可以多試試~

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16361
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60196
威望值 : 12090
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]參數式設定

發表 由 judyyai 于 2012-01-12, 04:17

Tiger&蘋果爸 寫到:
judyyai 寫到:志強大哥~
真不錯~用幾何方式作出來~
的確用幾何方式~會有誤差值~
用幾何原理就要反覆調整修正才行(步驟多且費時)!
影片操作來回調整修正約7回,可以滿足到小數點第5位,需要第8位的話可以再多調整修正幾回即可~
Spoiler(用來隱藏帖子內容):

答對了 不過這練習題是強調約束技巧使用,用約束方式可以很快作出來,大家有空可以多試試~

看到蘋爸的方式~真是讚阿~~
按照遊戲規則~積分加分+1 竊喜

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7616
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26705
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]參數式設定

發表 由 Tiger&蘋果爸 于 2012-01-12, 04:31

judyyai 寫到:看到蘋爸的方式~真是讚阿~~
按照遊戲規則~積分加分+1
謝謝JUDY的加分~ 竊喜
雖然我不需要積分,但這對我也算是一種肯定喔!
謝謝囉

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16361
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60196
威望值 : 12090
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]參數式設定

發表 由 cyl0510 于 2012-05-04, 14:58

因為才剛進到這個好地方,不知現在玩會不會太晚了點? XD
剛看到這題目時真的是很吸引我,看似好畫卻又條件不足...etc.
回到正題,思考邏輯是這樣的:(以下mm取消)
1.這條50的線段勢必留在距離20有5的垂直線上.
2.勢必通過20的上點.
3.所以50的線段一開始移動到距離水平22(隨選)的地方,使用旋轉>相對位置的畫法,可以逼近所需之解答.
4.利用函數特性(我想應該用直線也可以,但弧較像),可以過兩交點形成一50mm之線段.
圖片如下:


pic1



pic2



pic3

影片如下:



------------------------------------------
一、使用版本:Autocad Mechanical 2011
二、完成日期:2012/05/04
三、繪製時間:約5分,熟練後2分內應該沒問題
四、圖面簡介:如上方 pic 1~3



judyyai 寫到:讚啦!! 謝謝參與練習~< 積分 +1>
[公告]關於團隊成員的回文及貢獻


judyyai 在 2012-05-05, 02:23 作了第 1 次修改 (原因 : 加分嚕~)

cyl0510
初級會員
初級會員

文章總數 : 40
年齡 : 38
來自 : 高雄市
職業 : 設計
愛好 : 電腦
個性 : 內向
使用年資 : 18年
使用版本 : 2011
積分 : 2
經驗值 : 1916
威望值 : 63
注冊日期 : 2012-04-18
藍鵲411號
男 金牛座 馬

http://www.facebook.com/chenyuh.liu

回頂端 向下

回復: [練習]參數式設定

發表 由 judyyai 于 2012-05-04, 15:51

cyl0510 寫到:因為才剛進到這個好地方,不知現在玩會不會太晚了點? XD
剛看到這題目時真的是很吸引我,看似好畫卻又條件不足...etc.
回到正題,思考邏輯是這樣的:(以下mm取消)
1.這條50的線段勢必留在距離20有5的垂直線上.
2.勢必通過20的上點.
3.所以50的線段一開始移動到距離水平22(隨選)的地方,使用旋轉>相對位置的畫法,可以逼近所需之解答.
4.利用函數特性(我想應該用直線也可以,但弧較像),可以過兩交點形成一50mm之線段.

好樣的~ 讚啦!! 小數點8位果然是0 先加積分1
請問 為何第一次 要移動2.5,數據是怎麼來的

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7616
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26705
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]參數式設定

發表 由 cyl0510 于 2012-05-04, 16:16

先感謝加分,題目過那麼久了還是肯鼓勵我 害羞

第一次其實在練習時是移動不只2.5的,我的第一張圖片有洩露手拙的地方,就是因為拉太高,旋轉個三次就知道錯誤了 XD

題目過太久再玩的確比較具爭議性,我也想過是否從1開始加,但覺得很雞肋,只是浪費大家的時間,有點像變魔術一樣,知道了就不稀奇了。

這麼說可能有點抽象,但只要大家再重新依照這原理畫一次,當轉第二次時就大概知道50的線要拉多高比較好抓了。

話說,就算用約束知道答案,也是畫不出來的(要有原理,而且如果有小數點九位的話可能也是破功) ^^;


judyyai 寫到:讚啦!! 謝謝回覆~< 積分 +1>
[公告]關於團隊成員的回文及貢獻


judyyai 在 2012-05-05, 02:23 作了第 1 次修改 (原因 : 加分嚕~)

cyl0510
初級會員
初級會員

文章總數 : 40
年齡 : 38
來自 : 高雄市
職業 : 設計
愛好 : 電腦
個性 : 內向
使用年資 : 18年
使用版本 : 2011
積分 : 2
經驗值 : 1916
威望值 : 63
注冊日期 : 2012-04-18
藍鵲411號
男 金牛座 馬

http://www.facebook.com/chenyuh.liu

回頂端 向下

回復: [練習]參數式設定

發表 由 judyyai 于 2012-05-04, 16:57

cyl0510 寫到:先感謝加分,題目過那麼久了還是肯鼓勵我 害羞

第一次其實在練習時是移動不只2.5的,我的第一張圖片有洩露手拙的地方,就是因為拉太高,旋轉個三次就知道錯誤了 XD

題目過太久再玩的確比較具爭議性,我也想過是否從1開始加,但覺得很雞肋,只是浪費大家的時間,有點像變魔術一樣,知道了就不稀奇了。

這麼說可能有點抽象,但只要大家再重新依照這原理畫一次,當轉第二次時就大概知道50的線要拉多高比較好抓了。

話說,就算用約束知道答案,也是畫不出來的(要有原理,而且如果有小數點九位的話可能也是破功) ^^;


原來是試驗精神~ 竊喜
真的很不錯~ 讚啦!!

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7616
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26705
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]參數式設定

發表 由 育緯 于 2012-05-05, 09:17

我用的是2008,無法參與測試 不玩了
參數式設定還是要遵守幾何圖形的一些限制,大家不要太為難軟體喔,加油!! 感謝啦
