[分享]3D實體建模

發表 由 Tiger&蘋果爸 于 2008-12-11, 08:05

各位看倌:

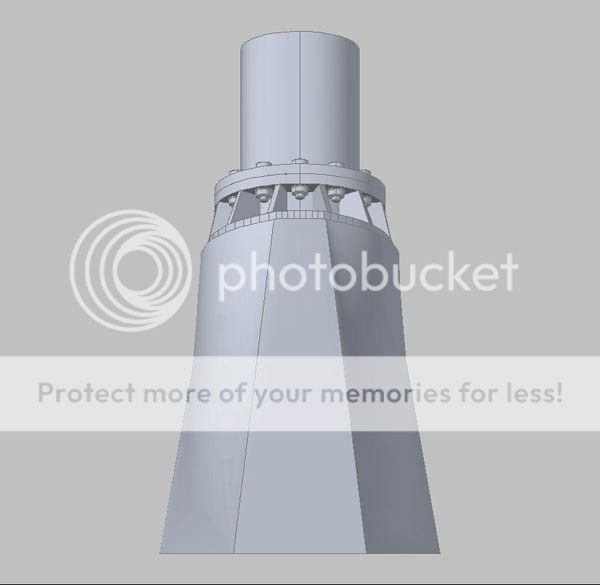

是可以依照你的了解,來判斷以下圖片中的3D實體,有幾個問題和大家討論一下喔!!






請問:
1.使用何種軟體製作比較快?
2.使用AutoCAD可行性?
3.要是使用AutoCAD建模,你會直接使用3D來建模,還事先使用2D再來建3D?


*請尊重彼此專業領域的看法,希望大家可以從中了解到其他產業領域的知識喔*


Tiger&蘋果爸 在 2010-08-05, 10:53 作了第 3 次修改
