[練習]繪圖小技巧9

1頁(共2頁) 1, 2  下一步

上一篇主題 下一篇主題 向下

[練習]繪圖小技巧9

發表 由 Tiger&蘋果爸 于 2012-03-01, 02:29

這次的範例設計,剛好我有參加「AU技术討論區」的範例,在這引用這個範例跟大家分享作法!
Autodesk University 欧特克AU技术社区
http://au.autodesk.com.cn/IndexAction.do

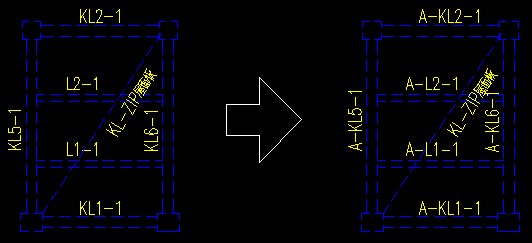

任務情境:「A棟」及「B棟」的結構平面圖,需要合併在一張圖紙中,因此需要將平面圖中的「樑編號」重新編號排列。

任務
1.把「A棟」黃色文字部分,梁編號前面添加 A (棟別),如:樑編號 KLxxx 改為 A-KLxxx、樑編號 Lxxx 改為 A-Lxxx。注意:屋面做法KL-ZIP 不能被修改。

2.把「B棟」綠色文字部分,梁編號前面添加 B (棟別),如:樑編號 KLxxx 改為 B-KLxxx、樑編號 Lxxx 改為 B-Lxxx。注意:屋面做法KL-ZIP 不能被修改。

解決方式有很多種,每個人請依照自己的方式回答,回答後再參考其他朋友的方式,借此範例讓大家可以了解AutoCAD的不同功能的作法,看看哪一個人的方式最快!
完成後請說明「步驟」、「貼圖」及「上傳檔案」供檢測,完整正確回覆後可以得到(威望值+6),前十名回答的會員朋友可再獲得(積分+1)
認同

解決步驟影片參考:


補充:滿足多字符作法

*解決步驟*
步驟1. 選擇畫面上方所有「B棟」物件 →「QSELECT命令」→「物件類型」文字 →「運算子」*萬用字元相符 →「值」KL#* →「確定」→「FIND命令」→「尋找內容」K →「取代為」B-K

步驟2. 選擇畫面下方所有「A棟」物件 →「QSELECT命令」→「物件類型」文字 →「運算子」*萬用字元相符 →「值」KL#* →「確定」→「FIND命令」→「尋找內容」K →「取代為」A-K

步驟3. 選擇畫面上方所有「B棟」物件 →「QSELECT命令」→「物件類型」文字 →「運算子」*萬用字元相符 →「值」L* →「確定」→「FIND命令」→「尋找內容」L →「取代為」B-L

步驟4. 選擇畫面下方所有「A棟」物件 →「QSELECT命令」→「物件類型」文字 →「運算子」*萬用字元相符 →「值」L* →「確定」→「FIND命令」→「尋找內容」L →「取代為」A-L
附件
文字範例下載.zip 您無權下載這里的附件。(45 Kb) 下載 84 次


Tiger&蘋果爸 在 2012-03-02, 02:14 作了第 2 次修改

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60109
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 JerryJr 于 2012-03-01, 03:20

我有一招笨招,既然KL-ZIP開頭的不能改,那用以下方法看看(只試用2011以後)

1.利用尋找與取代(FIND)把KL-ZIP找到,然後使用隱藏物件(HIDEOBJECTS)使圖面中不出現KL-ZIP,直接FIND,KLxxx 改為 B-KLxxx 就簡單了

2.然後 Lxxx 改為 B-Lxxx的話,請用第一點的方法把B-KLxxx都選到並隱藏,即可處理Lxxx了

3.結束物件隔離

第一時間想到的是這樣啦!應該有更妙的方法

※剛剛看了蘋果爸的妙招,可比我好多啦!又學到一招了
※不過還是發現到快速選取的「*萬用字元相符」有一個缺點,就是有幾個字符就要輸入幾個???,如果「KL-」的後面有些是三個字符、有些四個甚至更多,那「*萬用字元相符」可就不能全找了,所以要因時制宜的使用


JerryJr 在 2012-03-01, 05:52 作了第 5 次修改

JerryJr
高級會員
高級會員

文章總數 : 218
年齡 : 40
來自 : 台北
職業 : 建築
愛好 : LOVE GOOD
個性 : GOOD
使用年資 : 10 YEAR OVER
使用版本 : AutoCAD 2014
積分 : 39
最佳解答 : 1
經驗值 : 3605
威望值 : 216
回帖精華 : 1
注冊日期 : 2008-09-15
經典問與答讀者 男 射手座 龍

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 sean fu 于 2012-03-01, 03:27

我是用find漿相關自找到後替代

sean fu
一般會員
一般會員

文章總數 : 33
年齡 : 39
來自 : taipei
職業 : 室內設計
愛好 : 打球
個性 : 內向
使用年資 : 9年
使用版本 : 2008
經驗值 : 2405
威望值 : 12
注冊日期 : 2010-09-17
經典問與答讀者 男 獅子座 蛇

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 baokeding 于 2012-03-01, 03:59

我是用自动编号,在expressed tools。

baokeding
初級會員
初級會員

文章總數 : 88
年齡 : 37
來自 : dubai/uae
職業 : designer
愛好 : 上网/运动
個性 : 开朗/善良
使用年資 : 6
使用版本 : 2012
積分 : 1
最佳解答 : 1
經驗值 : 2271
威望值 : 39
注冊日期 : 2012-01-08
男 摩羯座 馬

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 baokeding 于 2012-03-01, 04:02

自动编号,可以用在我们选定的文字加上前缀或者后缀

baokeding
初級會員
初級會員

文章總數 : 88
年齡 : 37
來自 : dubai/uae
職業 : designer
愛好 : 上网/运动
個性 : 开朗/善良
使用年資 : 6
使用版本 : 2012
積分 : 1
最佳解答 : 1
經驗值 : 2271
威望值 : 39
注冊日期 : 2012-01-08
男 摩羯座 馬

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 土木菜鳥 于 2012-03-01, 04:04

我的方法很笨一個慢慢改!!來去跟蘋果霸學學!!

土木菜鳥
初級會員
初級會員

文章總數 : 18
年齡 : 34
來自 : 桃園
職業 : 土木
愛好 : 工作
個性 : 自閉
使用年資 : 1
使用版本 : 2011
積分 : 1
經驗值 : 2156
威望值 : 6
注冊日期 : 2011-03-19
藍鵲187號
男 處女座 狗

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 鑽石級宅男 于 2012-03-01, 04:15

我是使用:編輯>尋找

尋找內容:KL 尋找位置:綠色部分(框選)
取代為:A-KL
全部取代

以此類推...綠色L>黃色KL>黃色L
我是這樣改的 @@

鑽石級宅男
高級會員
高級會員

文章總數 : 179
年齡 : 31
來自 : 南投縣
職業 : 機電製圖工程師
愛好 : 欣賞美好事物
個性 : 熟的開朗~不熟靦腆
使用年資 : 6年
使用版本 : 2012
積分 : 10
最佳解答 : 1
經驗值 : 3285
威望值 : 202
注冊日期 : 2010-05-20
3D基礎函授 經典問與答讀者 藍鵲30號
男 水瓶座 鼠

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 judyyai 于 2012-03-01, 04:21

我想到find是取代~還有更快的方法~很想學習
先下載範例來試試看~

試完結果如下~

尋找的方法~

1.首先 將樑BW圖層 關閉

2.用 尋找->全部取代取代 將
KL A棟 與 B棟 各加A與B (選取物件模式)-2次動作,離開尋找

3.再尋找
尋找內容-> L ->尋找
底下就有選取內容
因為L有A與B棟數據 先確認第一個看到L-1是那一棟
例如是A棟先,選取剛選取第一個L與底下L 會有一段落(不是全選喔)
然後取代A-L , A改完~

依以上3方法 再改一次B棟 即可~




Tiger&蘋果爸 寫到: 微笑 謝謝參與練習~< 積分+1、威望值+6>
[公告]關於團隊成員的回文及貢獻


judyyai 在 2012-03-01, 07:07 作了第 4 次修改

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26666
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 Tiger&蘋果爸 于 2012-03-01, 04:38

JerryJr 寫到:※不過還是發現到快速選取的「*萬用字元相符」有一個缺點,就是有幾個字符就要輸入幾個???,如果「KL-」的後面有些是三個字符、有些四個甚至更多,那「*萬用字元相符」可就不能全找了,所以要因時制宜的使用
Jerry說的沒錯,萬用字元 ???(3個問號)只能找到三個字符!
改良作法
「運算子」*萬用字元相符 →「值」KL#*
可以滿足更多字符,不過還要因時制宜的使用(Jerry說的)~
已經補充第二支影片囉竊喜


sean fu 寫到:我是用find漿相關自找到後替代
baokeding 寫到:自动编号,可以用在我们选定的文字加上前缀或者后缀
可以詳述你們的作法嗎~
感動

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60109
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 JerryJr 于 2012-03-01, 05:09

Tiger&蘋果爸 寫到:
JerryJr 寫到:※不過還是發現到快速選取的「*萬用字元相符」有一個缺點,就是有幾個字符就要輸入幾個???,如果「KL-」的後面有些是三個字符、有些四個甚至更多,那「*萬用字元相符」可就不能全找了,所以要因時制宜的使用
Jerry說的沒錯,萬用字元 ???(3個問號)只能找到三個字符!
改良作法
「運算子」*萬用字元相符 →「值」KL#*
可以滿足更多字符,不過還要因時制宜的使用(Jerry說的)~
已經補充第二支影片囉竊喜

想請問一下蘋果爸
這些通配符的資訊和一般電腦的差不多
http://forum.slime.com.tw/thread76851.html

「*」與「?」可以了解,但「#」是什麼意思呢?(因為沒查到)
因為我要是只用「KL*」,我還是會不小心抓到「KL-ZIP屋面板」
但我只要改為「KL#*」,就真的抓不到「KL-ZIP屋面板」了,覺得很神奇
謝謝啦

JerryJr
高級會員
高級會員

文章總數 : 218
年齡 : 40
來自 : 台北
職業 : 建築
愛好 : LOVE GOOD
個性 : GOOD
使用年資 : 10 YEAR OVER
使用版本 : AutoCAD 2014
積分 : 39
最佳解答 : 1
經驗值 : 3605
威望值 : 216
回帖精華 : 1
注冊日期 : 2008-09-15
經典問與答讀者 男 射手座 龍

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 Tiger&蘋果爸 于 2012-03-01, 05:28

鑽石級宅男 寫到:我是使用:編輯>尋找
尋找內容:KL 尋找位置:綠色部分(框選)
取代為:A-KL
全部取代
以此類推...綠色L>黃色KL>黃色L
我是這樣改的 @@
下載你的檔案後(右邊),發現不太對喔!
圖左才是正確的,請再試試吧!

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60109
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 鑽石級宅男 于 2012-03-01, 05:44

抱歉...剛剛趁中午太趕了...做錯了...
補上新的正確的
步驟:編輯>尋找
尋找內容:KL 選取範圍:框選綠色部分
取代為:A-KL

然後再選取KL-2~KLXXX(前面的KL-ZIP屋面板請勿選取)
然後按下取代就可以了
剩下了以此類推 @@

抱歉...剛剛小弟把A跟B搞錯了...補上正確的..
上班去~~~

Tiger&蘋果爸 寫到:讚啦!! 謝謝參與練習~< 積分+1、威望值+6>
[公告]關於團隊成員的回文及貢獻

鑽石級宅男
高級會員
高級會員

文章總數 : 179
年齡 : 31
來自 : 南投縣
職業 : 機電製圖工程師
愛好 : 欣賞美好事物
個性 : 熟的開朗~不熟靦腆
使用年資 : 6年
使用版本 : 2012
積分 : 10
最佳解答 : 1
經驗值 : 3285
威望值 : 202
注冊日期 : 2010-05-20
3D基礎函授 經典問與答讀者 藍鵲30號
男 水瓶座 鼠

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 Tiger&蘋果爸 于 2012-03-01, 05:49

JerryJr 寫到: 想請問一下蘋果爸
這些通配符的資訊和一般電腦的差不多
http://forum.slime.com.tw/thread76851.html

「*」與「?」可以了解,但「#」是什麼意思呢?(因為沒查到)
因為我要是只用「KL*」,我還是會不小心抓到「KL-ZIP屋面板」
但我只要改為「KL#*」,就真的抓不到「KL-ZIP屋面板」了,覺得很神奇
謝謝啦
別客氣啦~
害羞

# (井字號) 意思是相符任一數字!
官網說明:尋找及取代文字
http://exchange.autodesk.com/autocad/cht/online-help/browse#WS73099cc142f487551ec84dc1111af5a7b7-7aa4.htm


____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60109
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 JerryJr 于 2012-03-01, 05:53

了解了
多謝蘋果爸回答
不過我也因此發現了妙招
在FIND中,把左下角的箭頭符號展開,將「使用萬用字元」打勾
從頭到尾直接在FIND中執行,不必再使用QSELECT快選囉

JerryJr
高級會員
高級會員

文章總數 : 218
年齡 : 40
來自 : 台北
職業 : 建築
愛好 : LOVE GOOD
個性 : GOOD
使用年資 : 10 YEAR OVER
使用版本 : AutoCAD 2014
積分 : 39
最佳解答 : 1
經驗值 : 3605
威望值 : 216
回帖精華 : 1
注冊日期 : 2008-09-15
經典問與答讀者 男 射手座 龍

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 ckc.mail 于 2012-03-01, 06:16

各位先進~太厲害了!我也是用尋找及取代方式修改,沒想到還有這麼厲害的方式!!感謝喔~

ckc.mail
一般會員
一般會員

文章總數 : 23
年齡 : 43
來自 : 桃園
職業 : 學生
愛好 : 繪圖
個性 : 幽默
使用年資 : 10年
使用版本 : 2011
經驗值 : 2228
威望值 : 21
注冊日期 : 2011-02-14
經典問與答讀者 男 射手座 鼠

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 Tiger&蘋果爸 于 2012-03-01, 07:39

JerryJr 寫到:了解了
多謝蘋果爸回答
不過我也因此發現了妙招
在FIND中,把左下角的箭頭符號展開,將「使用萬用字元」打勾
從頭到尾直接在FIND中執行,不必再使用QSELECT快選囉
這樣恐怕不行,因為在FIND中找到#之後,取代時會把「數字」取代掉~
Jerry可以試試看喔~

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60109
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 JerryJr 于 2012-03-01, 08:58

Tiger&蘋果爸 寫到:
JerryJr 寫到:了解了
多謝蘋果爸回答
不過我也因此發現了妙招
在FIND中,把左下角的箭頭符號展開,將「使用萬用字元」打勾
從頭到尾直接在FIND中執行,不必再使用QSELECT快選囉
這樣恐怕不行,因為在FIND中找到#之後,取代時會把「數字」取代掉~
Jerry可以試試看喔~

剛剛試了一下發現還是可以的
我以上面綠色的B區為例

1.FIND > 尋找內容KL# (#為找數字,以排除有ZIP的) > 右上角選取物件
> 選完物件回來按尋找 ,找到52個物件 > 按右邊的建立選集(全部)
再重新使用FIND,將KL##字拿掉,按取代為B-KL,再按全部取代即可

2.FIND > 尋找內容~KL (~為排除,以~K排除帶有K的L) > 右上角選取物件
> 選完物件回來按尋找 ,找到36個物件 > 按右邊的建立選集(全部)
再重新使用FIND,將~KL只留下L,取代為B-L,再按全部取代即可

Tiger&蘋果爸 寫到: 害羞 謝謝參與練習~< 積分+1、威望值+6>
[公告]關於團隊成員的回文及貢獻

JerryJr
高級會員
高級會員

文章總數 : 218
年齡 : 40
來自 : 台北
職業 : 建築
愛好 : LOVE GOOD
個性 : GOOD
使用年資 : 10 YEAR OVER
使用版本 : AutoCAD 2014
積分 : 39
最佳解答 : 1
經驗值 : 3605
威望值 : 216
回帖精華 : 1
注冊日期 : 2008-09-15
經典問與答讀者 男 射手座 龍

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 Tiger&蘋果爸 于 2012-03-01, 11:20

JerryJr 寫到:剛剛試了一下發現還是可以的
我以上面綠色的B區為例
1.FIND > 尋找內容KL# (#為找數字,以排除有ZIP的) > 右上角選取物件
> 選完物件回來按尋找 ,找到52個物件 > 按右邊的建立選集(全部)
再重新使用FIND,將KL##字拿掉,按取代為B-KL,再按全部取代即可
2.FIND > 尋找內容~KL (~為排除,以~K排除帶有K的L) > 右上角選取物件
> 選完物件回來按尋找 ,找到36個物件 > 按右邊的建立選集(全部)
再重新使用FIND,將~KL只留下L,取代為B-L,再按全部取代即可
原來要勾選「列示結果」,然後就可以「建立選集」~
謝謝Jerry的補充說明,我今天也學到一招囉~
微笑

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60109
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 JerryJr 于 2012-03-01, 12:20

呵呵
互相討論才能激發出火花啊

JerryJr
高級會員
高級會員

文章總數 : 218
年齡 : 40
來自 : 台北
職業 : 建築
愛好 : LOVE GOOD
個性 : GOOD
使用年資 : 10 YEAR OVER
使用版本 : AutoCAD 2014
積分 : 39
最佳解答 : 1
經驗值 : 3605
威望值 : 216
回帖精華 : 1
注冊日期 : 2008-09-15
經典問與答讀者 男 射手座 龍

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 Tiger&蘋果爸 于 2012-03-01, 14:03

JerryJr 寫到:呵呵
互相討論才能激發出火花啊
沒錯~
我想說這個火花~真是讚啦!
讚啦!!

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60109
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 陳志強 于 2012-03-01, 14:40

先用快速選擇(如下圖)


用FIND指令改變字符(如下圖)


再用快速選擇,然後用FIND指令(如下圖)改變字符


再用快速選擇選另外一組,餘此類推完成。
(是志強笨笨方法)

Tiger&蘋果爸 寫到: 竊喜 謝謝參與練習~< 積分+1、威望值+6>
[公告]關於團隊成員的回文及貢獻


陳志強 在 2012-03-01, 16:18 作了第 1 次修改

陳志強
專業顧問_3D版主
專業顧問_3D版主

文章總數 : 486
年齡 : 55
來自 : 香港
職業 : 建築工人
愛好 : 電腦
個性 : 一般
使用年資 : 三年
使用版本 : 2011,2012
積分 : 23
經驗值 : 7358
威望值 : 3011
注冊日期 : 2010-01-25
藍鵲3號
串連貼紙成功 男 射手座 鼠

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 EVONNE 于 2012-03-01, 15:35

我也是用FIND把相關字找到後再替代

EVONNE
初級會員
初級會員

文章總數 : 74
年齡 : 48
來自 : 苓雅區
職業 : 繪圖
愛好 : 看書
個性 : 尚可
使用年資 : 10
使用版本 : 2014 2016
積分 : 1
經驗值 : 2306
威望值 : 30
注冊日期 : 2011-07-18
藍鵲329號
女 天秤座 猴

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 judyyai 于 2012-03-02, 00:46

其他步驟與貼圖在此
http://www.autocad-tw.com/t12454-topic#85817

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26666
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 qaz6605 于 2012-03-02, 01:44

1用DDEDIT指令,一個一個修正........辛苦.
2新增圖層再加尋找及取代文字,作批次修正......比較輕鬆.
3用lsp程式方式也可解決問題.

qaz6605
初級會員
初級會員

文章總數 : 149
年齡 : 38
來自 : 台南市
職業 : 繪圖員
愛好 : 有關電腦的
個性 : 外向
使用年資 : 剛剛初道
使用版本 : 2006
積分 : 2
經驗值 : 3544
威望值 : 82
注冊日期 : 2008-12-31
經典問與答讀者 藍鵲285號
男 處女座 馬

回頂端 向下

回復: [練習]繪圖小技巧9

發表 由 shinjii 于 2012-03-02, 02:02

我是用2008版試的
先用layiso把黃綠文字圖層隔離


然後用find指令
分別將尋找字串:KL;L
分別取代為:A(B)-KL;A(B)-L


這邊我會用 選取物件 (範圍)的方式
將黃綠文字區分開來下指令
最後結束物件隔離就完成了~

Tiger&蘋果爸 寫到: 嘻嘻 謝謝參與練習~< 積分+1、威望值+6>
[公告]關於團隊成員的回文及貢獻


shinjii
中級會員
中級會員

文章總數 : 135
年齡 : 34
來自 : 台北
職業 : 朝全能的工程師邁進
愛好 : 騎鐵馬、爬文
個性 : 用平靜的心看待一切
使用年資 : 還太嫩...
使用版本 : 2008、2010、2012
積分 : 6
經驗值 : 3081
威望值 : 81
注冊日期 : 2009-05-20
藍鵲299號
2009聚會勳章 串連貼紙成功 男 射手座 雞

回頂端 向下

1頁(共2頁) 1, 2  下一步

上一篇主題 下一篇主題 回頂端



這個論壇的權限:
無法 在這個版面回復文章
