「圖紙集」+「功能變數」_管理圖號及張號

發表 由 Tiger&蘋果爸 于 2012-03-05, 04:00

主題回顧 :

最近剛好有會員朋友問到「功能變數」的相關作法,一直想找時間分享「圖紙集」的使用方式,借這機會重新整理論壇中關於「圖紙集」的教學文,推薦大家多多使用可以事半功倍,並且可透過「圖紙集」+「功能變數」可以滿足更多的作業需求!
:「圖紙集」的先決條件必須使用「配置」,「匯入圖紙」時可以使用「一檔一配置」或「一檔多配置」。

▼關於圖紙集不僅可以「大量出版」及「電子傳送」,在插入「功能變數」上的使用也是很方便,以下範例展示主旨為滿足一張圖檔多個配置,並且使用圖紙集來管理圖號及張號,達到自動化的功能設定­,對於大型專案更有幫助喔,已下共分為三大步驟。

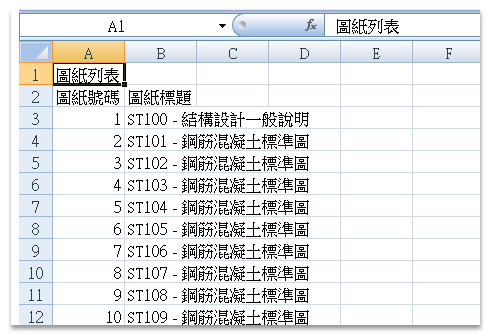

1、整體性的「圖號」及「檔名」修正:
步驟a.新建圖紙集 > 匯入圖紙(一檔多配置) > 調整圖紙順序 > 更正圖紙標題 > 調整圖紙編號
步驟b.插入「功能變數」> 插入圖紙標題(圖號) > 插入圖紙號碼(張號)
步驟c.「更名與重新編號」> 更名圖紙標題(圖號)...配置名稱同步更新


2、新增「總張數」性質:
步驟a.自訂性質 > 新增「總張數」> 加入到「張號」中 > 更新所有「圖紙」張號
步驟b.新增「配置」(檔案需儲存) > 再匯入「配置」> 更正圖紙號碼(張號) > 更正「總張數」> 同步更新所有「圖紙」總張數


3、圖框中「屬性圖塊」搭配「功能變數」:
步驟a.屬性定義 > 加入「圖檔」> 加入「日期」> 加入「圖號」及「張號」
步驟b.新增圖檔 > 插入「圖框」(含屬性) > 定義「頁面設置」
步驟c.圖紙集 > 匯入新圖檔(剖面圖) > 更名圖紙標題(圖號) > 同步更新所有「圖紙」總張數


補充:影片上傳 youku优酷
AutoCAD Demo 圖紙集-功能變數(更名與重新編號)-1
http://v.youku.com/v_show/id_XNDU0MTgzMDU2.html

AutoCAD Demo 圖紙集-功能變數(總張數)-2
http://v.youku.com/v_show/id_XNDU0MTgzMDE2.html

AutoCAD Demo 圖紙集-功能變數(屬性定義)-3
http://v.youku.com/v_show/id_XNDU0MTgyOTQ4.html


Tiger&蘋果爸 在 2012-09-24, 10:31 作了第 2 次修改

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60110
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下


回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 Tiger&蘋果爸 于 2012-03-27, 12:54

euler0312 寫到:這方法是提高管理圖面及出圖效率最棒的方法
以前都是土法煉鋼
透過蘋果爸的教學
我現在都是用配置加上圖紙集等
來管理整的計畫的圖面
感謝蘋果爸的分享
是啊~工作上若沒有多餘人力可幫忙,這時就要靠AutoCAD的功能來幫助~
害羞

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60110
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 bog0327 于 2012-04-06, 16:19

謝謝蘋果爸仔細的講解!!
對於公司的圖面管理很幫助!!很實用!!
謝謝~ 感激

bog0327
一般會員
一般會員

文章總數 : 22
年齡 : 33
來自 : 台北
職業 : ACAD
愛好 : 看電影&漫畫
個性 : 好奇心很重的豬
使用年資 : 5
使用版本 : 2008
經驗值 : 2363
威望值 : 1
注冊日期 : 2010-09-05
經典問與答讀者 女 巨蟹座 豬

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 黃紀城 于 2012-06-12, 09:28

謝謝蘋果爸,請問為什麼?影片檔沒有聲音,是少了什麼東西嗎?


黃紀城
一般會員
一般會員

文章總數 : 20
年齡 : 50
來自 : 新北市
職業 : 空調
愛好 : 釣魚
個性 : 隨和
使用年資 : 1年
使用版本 : 2007
經驗值 : 2070
威望值 : 6
注冊日期 : 2011-06-18
藍鵲450號
男 獅子座 馬

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 judyyai 于 2012-06-12, 09:43

黃紀城 寫到:謝謝蘋果爸,請問為什麼?影片檔沒有聲音,是少了什麼東西嗎?


請見以下說明~
[說明]關於教學短片...影片格式為無聲

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26667
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 黃紀城 于 2012-06-12, 15:33

謝謝蘋果爸了解了

黃紀城
一般會員
一般會員

文章總數 : 20
年齡 : 50
來自 : 新北市
職業 : 空調
愛好 : 釣魚
個性 : 隨和
使用年資 : 1年
使用版本 : 2007
經驗值 : 2070
威望值 : 6
注冊日期 : 2011-06-18
藍鵲450號
男 獅子座 馬

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 rebecca 于 2012-07-18, 07:12

看不到影片啊!!

rebecca
中級會員
中級會員

文章總數 : 53
年齡 : 47
來自 : 新北市
職業 : 繪圖
愛好 : 工程
個性 : 動物,花草,看影片,走路
使用年資 : 直率
使用版本 : 2008
積分 : 6
經驗值 : 3170
威望值 : 36
發帖精華 : 2
注冊日期 : 2008-06-13
女 天蝎座 雞

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 Tiger&蘋果爸 于 2012-07-18, 07:36

rebecca 寫到:看不到影片啊!!
是否可以到youtube頻道觀看!
1、整體性的「圖號」及「檔名」修正:
http://youtu.be/yTSlgc8bOSY
2、新增「總張數」性質:
http://youtu.be/u3mejGPjRCs
3、圖框中「屬性圖塊」搭配「功能變數」:
http://youtu.be/mAY1wlxvnTc

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60110
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 alexmai 于 2012-09-21, 06:53

蘋果爸 我是内陆的,我可以上youtube网站,但唯独这几个影片是看不到的,(显示错误,请稍后重试)能否把这几个视频发到我的邮箱:ok769395@gmail.com 谢谢!

alexmai
一般會員
一般會員

文章總數 : 33
年齡 : 36
來自 : guangzhou china
職業 : designer
愛好 : design
個性 : happy
使用年資 : 10years
使用版本 : autocad 2010
經驗值 : 1755
威望值 : 34
注冊日期 : 2012-08-16
男 摩羯座 羊

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 judyyai 于 2012-09-21, 13:41

alexmai 寫到:蘋果爸 我是内陆的,我可以上youtube网站,但唯独这几个影片是看不到的,(显示错误,请稍后重试)能否把这几个视频发到我的邮箱:ok769395@gmail.com 谢谢!

請查看以下~
http://www.autocad-tw.com/t12504p30-topic#93136

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26667
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 alexmai 于 2012-09-22, 01:55

judyyai 寫到:
alexmai 寫到:蘋果爸 我是内陆的,我可以上youtube网站,但唯独这几个影片是看不到的,(显示错误,请稍后重试)能否把这几个视频发到我的邮箱:ok769395@gmail.com 谢谢!

請查看以下~
http://www.autocad-tw.com/t12504p30-topic#93136

试过了,还是不行~





能否把
"步驟a.屬性定義 > 加入「圖檔」> 加入「日期」> 加入「圖號」及「張號」"
“步驟a.自訂性質 > 新增「總張數」> 加入到「張號」中 > 更新所有「圖紙」張號”

(張號)和(總張數) 那个代码告诉我 ,如(%<\AcSm ?Sheet.NumberAndTitle>%)代码
或者把带有这个代码的 dwg 文件共享给大家,谢谢~

因为我在cad 2010 不知道在哪里找~

alexmai
一般會員
一般會員

文章總數 : 33
年齡 : 36
來自 : guangzhou china
職業 : designer
愛好 : design
個性 : happy
使用年資 : 10years
使用版本 : autocad 2010
經驗值 : 1755
威望值 : 34
注冊日期 : 2012-08-16
男 摩羯座 羊

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 Tiger&蘋果爸 于 2012-09-24, 10:30

alexmai 寫到:
试过了,还是不行~
能否把
"步驟a.屬性定義 > 加入「圖檔」> 加入「日期」> 加入「圖號」及「張號」"
“步驟a.自訂性質 > 新增「總張數」> 加入到「張號」中 > 更新所有「圖紙」張號”

(張號)和(總張數) 那个代码告诉我 ,如(%<\AcSm ?Sheet.NumberAndTitle>%)代码
或者把带有这个代码的 dwg 文件共享给大家,谢谢~
因为我在cad 2010 不知道在哪里找~
1.影片已經上傳到 youku优酷 了!
AutoCAD Demo 圖紙集-功能變數(更名與重新編號)-1
http://v.youku.com/v_show/id_XNDU0MTgzMDU2.html

AutoCAD Demo 圖紙集-功能變數(總張數)-2
http://v.youku.com/v_show/id_XNDU0MTgzMDE2.html

AutoCAD Demo 圖紙集-功能變數(屬性定義)-3
http://v.youku.com/v_show/id_XNDU0MTgyOTQ4.html


2. (張號)和(總張數)這個沒有代碼,需要在圖紙集中新增「自訂性質」,影片中有操作步驟喔~

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60110
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 alexmai 于 2012-09-24, 17:08

OK 能看到视频了,谢谢!

顺便把代码告诉大家:
張號 的代码为 %<\AcSm Sheet.Number \f "%tc4">%
“在CAD中写文字的状态下,粘帖代码就可以了”
總張數 代码是找其他代码代替,或者自定义添加,在图纸集选项中自己填写总张数。

alexmai
一般會員
一般會員

文章總數 : 33
年齡 : 36
來自 : guangzhou china
職業 : designer
愛好 : design
個性 : happy
使用年資 : 10years
使用版本 : autocad 2010
經驗值 : 1755
威望值 : 34
注冊日期 : 2012-08-16
男 摩羯座 羊

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 wu200090 于 2012-11-25, 03:05

蘋果爸好:
因為我都是用一個DWG檔內都多張圖,出圖都用list-batchpolt(蘋果爸提供的批次出圖),對我說真是超方便的,只是張數都要用手去編寫,今看到功能變總張數的使用,想請問如不在配置下,是否也有什麼方式張數自動編號,謝謝

wu200090
初級會員
初級會員

文章總數 : 127
年齡 : 43
來自 : 高雄市
職業 : 沖,塑模設計
愛好 : 大自然,登山健行
個性 : 随和
使用年資 : 9
使用版本 : 2012
積分 : 2
經驗值 : 2750
威望值 : 163
注冊日期 : 2011-03-27
經典問與答讀者 藍鵲113號
男 射手座 牛

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 Tiger&蘋果爸 于 2012-11-26, 03:15

wu200090 寫到:蘋果爸好:
因為我都是用一個DWG檔內都多張圖,出圖都用list-batchpolt(蘋果爸提供的批次出圖),對我說真是超方便的,只是張數都要用手去編寫,今看到功能變總張數的使用,想請問如不在配置下,是否也有什麼方式張數自動編號,謝謝
AutoCAD內建資料庫不是很完整,所以很難有自動化編號功能,所以使用模型空間就沒有辦法,只能自行手動編號!
認同

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60110
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 safardy 于 2013-08-27, 23:24

決定下班回來立刻開工研究"圖紙集"~XD
可是.......想到我還是希望一檔多配置
就很想哭~~因為~目前一檔中有24個配置
就已經讓速度慢得要命了(I7的電腦...)

明明檔案才一點點大小呀~

safardy
一般會員
一般會員

文章總數 : 30
年齡 : 30
來自 : 台北市
職業 : 室內設計
愛好 : 旅遊
個性 : 腦殘
使用年資 : 2年
使用版本 : 2013
經驗值 : 1675
威望值 : 24
注冊日期 : 2012-10-01
藍鵲639號 女 獅子座 虎

回頂端 向下

回復: 「圖紙集」+「功能變數」_管理圖號及張號

發表 由 Tiger&蘋果爸 于 2013-08-28, 07:08

safardy 寫到:決定下班回來立刻開工研究"圖紙集"~XD
可是.......想到我還是希望一檔多配置
就很想哭~~因為~目前一檔中有24個配置
就已經讓速度慢得要命了(I7的電腦...)

明明檔案才一點點大小呀~
一檔多配置...的確很耗資源,每次都等的很難過,所以我才會改用一檔一配置。
竊喜

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60110
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下
