「教學」AutoCAD 2007 新功能測試

上一篇主題 下一篇主題 向下

「教學」AutoCAD 2007 新功能測試

發表 由 Tiger&蘋果爸 于 2008-05-09, 16:55

以下針對 2D 部份做說明,分別為 [變更]、[新增] 及 [Express Tools 整合] 三個部份:
一、變更部份:
˙物件循環選取
經由物件循環選取的步驟
1.在「選取物件」提示下,按住 Shift+Spacebar。 在離所需物件儘可能近的地方按一下。
2.繼續按滑鼠直到所需物件亮顯。
3.按 Enter 以選取物件。

˙暫時取代鍵
按住 [Shif]鍵 並按一下滑鼠滾輪.....暫時進入 自由環轉「3DFORBIT」模式。

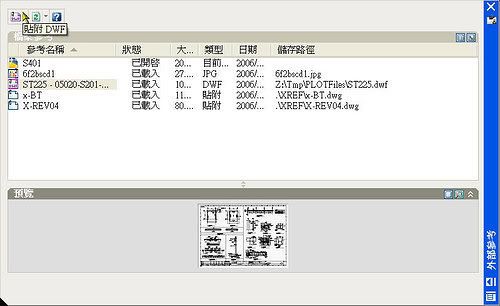

˙外部參考管理員
由原先的對話方塊改為 選項板型式,可以錨碇於左側或右側。
並整合影像參考管理員及新增 DWF 參考底圖功能,集結3種功能的外部參考選項板。



二、新增部份:
˙正交模式的工具提示
移動游標時,工具提示將指示最近的正交增量。


˙出圖 Adobe PDF 檔
可以從圖面中直接建立 Adobe 可攜式文件格式 (PDF) 檔。

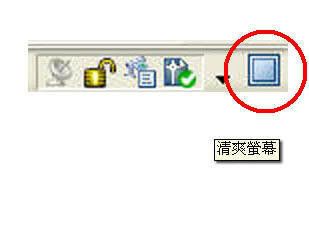

˙清爽螢幕
若要展開繪圖顯示區域,請按一下「檢視」功能表 ?「清爽螢幕」,清爽螢幕按鈕位於應用程式視窗的右下角。

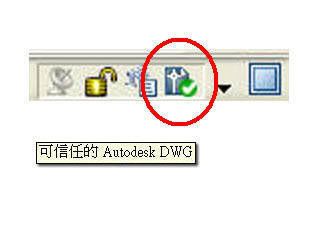

˙可信任的 DWG
開啟檔案時會有 該檔案是可信任的 DWG,上一次由 Autodesk 應用程式或 Autodesk 授權的應用程式儲存。

Autodesk - DWG
http://usa.autodesk.com/adsk/servlet/index?id=6703438&siteID=123112&DCMP=ILC-DWG-PUV

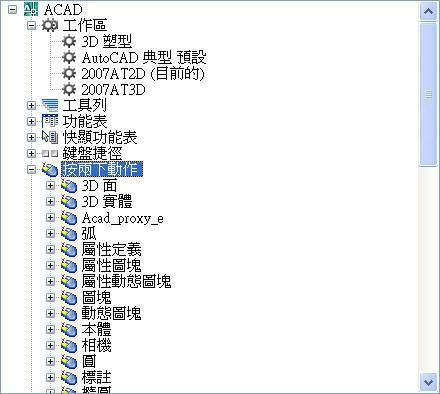

˙按兩下動作
2006 以下版本滑鼠左鍵的 按兩下編輯 是內定的,無法做任何新增與更改。當游標置於圖面中的某物件上,且指向設備可以進行按兩下動作時,按兩下動作可讓您存取編輯指令。物件為 DIMENSION 執行 性質 PROPERTIES 指令。當物件為 TEXT 執行 DDEDIT 指令。
2007 版本在「自訂使用者介面」編輯器中,開放了「按兩下動作」的自訂編輯.也就是 當物件為 DIMENSION 執行 性質 PROPERTIES 指令。可把它改為 當物件為 DIMENSION 執行 標註編輯 dimedit 指令。


˙文字區塊移動
現地編輯文字時,可將需移動的文字字串選取後,按住滑鼠左鍵直接拖曳。


˙WINDOWS圖示改變
DWG 檔案在 WINDOWS 圖示顯示改為 2007格式。

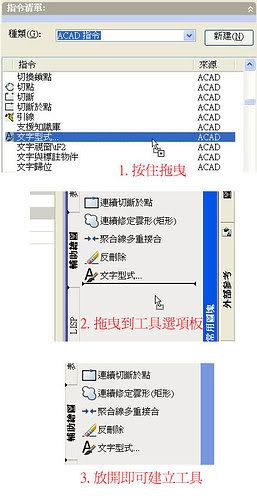

˙CUI自訂檔 新增工具選項板指令
可由「自訂指令」選項顯示「自訂使用者介面」對話方塊時,直接拖曳指令到工具選項板使用。


三、Express Tools 整合部份:
˙常用的 Express Tools 已整合至此產品。並新增 工具列 及以下 指令:


CHSPACE 指令:變更空間

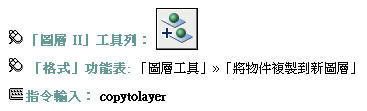

COPYTOLAYER 指令:將物件複製到新圖層

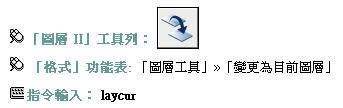

LAYCUR 指令:變更為目前圖層


LAYDEL 指令:圖層刪除

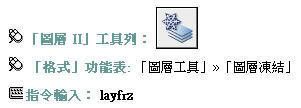

LAYFRZ 指令:圖層凍結

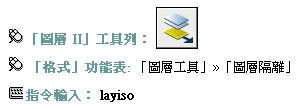

LAYISO 指令:圖層隔離


LAYLCK 指令:圖層鎖護

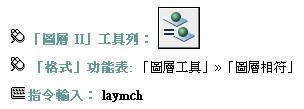

LAYMCH 指令:圖層相符

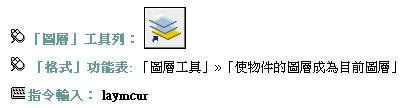

LAYMCUR 指令:使物件的圖層成為目前圖層


LAYMRG 指令:圖層合併

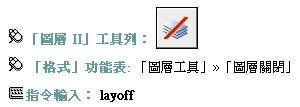

LAYOFF 指令:圖層關閉


LAYON 指令:打開全部圖層


LAYTHW 指令:解凍全部圖層

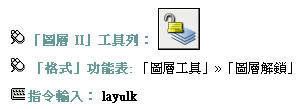

LAYULK 指令:圖層解鎖

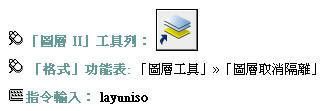

LAYUNISO 指令:圖層取消隔離


LAYVPI 指令:將圖層隔離至目前視埠

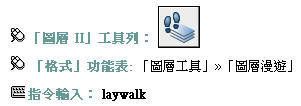

LAYWALK 指令:圖層漫遊
