[討論]2004 3D建模問題

向下

[討論]2004 3D建模問題 Empty [討論]2004 3D建模問題

發表 由 squll1118 于 2012-07-06, 19:36

公司還在用2004版本的CAD

所以並沒有掃掠跟斷面混成一些功能..

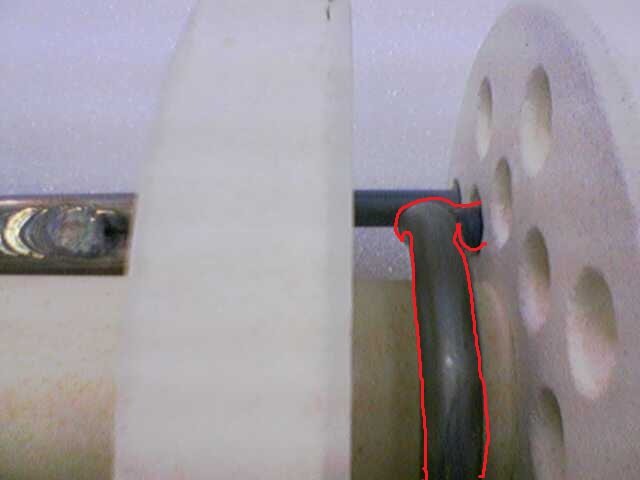

圖常常卡在一個小地方畫不出來 像是有弧度的管狀.. 有點困擾 不知道有什麼方法能替代這些功能

一開始學就是08 所以想問看看 有沒有前輩能指點一二 非常感謝 ~_~

[討論]2004 3D建模問題 7ddae6ad6fda2500f2d9adb952b44153

[討論]2004 3D建模問題 866b9379c389ee1645fec25c3b4675c2
squll1118
squll1118
一般會員
一般會員

文章總數 : 7
年齡 : 32
來自 : 宜蘭
職業 : 繪圖員
愛好 : 游泳
個性 : 很直
使用年資 : 1年
使用版本 : 2004
經驗值 : 2513
威望值 : 0
注冊日期 : 2012-07-04
男 天蝎座 虎

回頂端 向下

[討論]2004 3D建模問題 Empty 回復: [討論]2004 3D建模問題

發表 由 ttv_01 于 2012-07-08, 01:15

小妹沒有用過 04版
所以不確定有沒有這樣的功能...

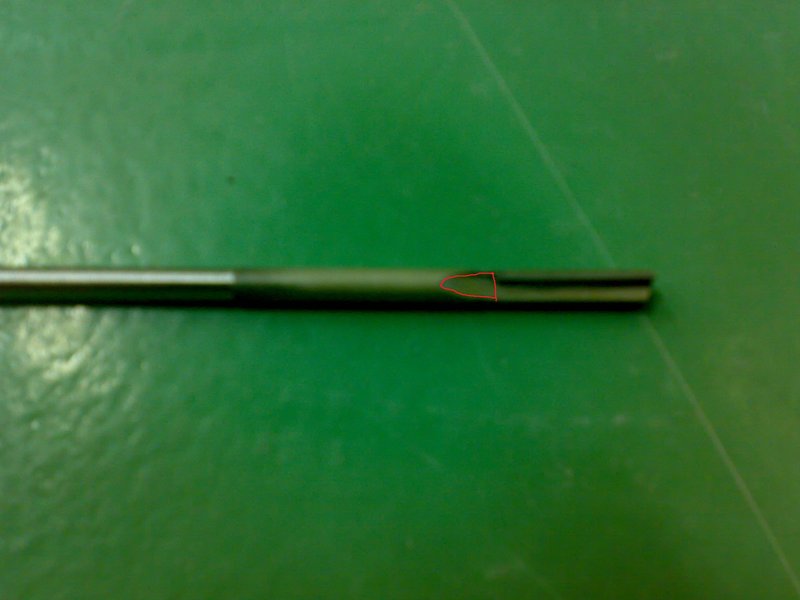

第一張圖
先畫出側邊切除剖面 再擠出除料即可
[討論]2004 3D建模問題 %E5%85%88%E7%95%AB%E5%81%B4%E9%82%8A%E7%9A%84%E9%A0%97%E9%9D%A2
第二張圖
一樣畫出路徑
使用擠出 > 路徑(P) 再點選路徑 這樣就不需用到掃略及斷面混成了
[討論]2004 3D建模問題 %E6%93%A0%E5%87%BA2
[討論]2004 3D建模問題 %E6%93%A0%E5%87%BA3
[討論]2004 3D建模問題 %E6%93%A0%E5%87%BA4
完成
[討論]2004 3D建模問題 %E6%93%A0%E5%87%BA5
Tiger&蘋果爸 寫到:讚啦!! 謝謝熱心圖文回覆~< 積分 +1>
[公告]關於團隊成員的回文及貢獻
ttv_01
ttv_01
初級會員
初級會員

文章總數 : 138
年齡 : 29
來自 : 彰化
職業 : 倉管
愛好 : 發呆
個性 : 低調
使用年資 : 新手初學
使用版本 : AUTOCAD2008
積分 : 4
經驗值 : 3667
威望值 : 260
注冊日期 : 2011-08-16
藍鵲234號
女 金牛座 蛇

回頂端 向下

[討論]2004 3D建模問題 Empty 回復: [討論]2004 3D建模問題

發表 由 squll1118 于 2012-07-09, 19:24

非常感謝回答 第2張圖就是因為04只能一段一段擠.. 擠出來就非常奇怪

所以才很苦惱 囧

========================================

終於找到問題的徵結點了...差點吐血 原來04的聚合線有分2.3D....

可是3D的不能畫弧 我快哭了..ˊ ˋ

========================================

squll1118
squll1118
一般會員
一般會員

文章總數 : 7
年齡 : 32
來自 : 宜蘭
職業 : 繪圖員
愛好 : 游泳
個性 : 很直
使用年資 : 1年
使用版本 : 2004
經驗值 : 2513
威望值 : 0
注冊日期 : 2012-07-04
男 天蝎座 虎

回頂端 向下

[討論]2004 3D建模問題 Empty 回復: [討論]2004 3D建模問題

發表 由 catia001 于 2012-07-21, 21:05

請問這個是看起來像就好還是CAM要用,如果是是看起來像就好可以試試"直紋網面"

[討論]2004 3D建模問題 Elbow
catia001
catia001
一般會員
一般會員

文章總數 : 57
年齡 : 42
來自 : 台中
職業 : 機械工程相關
愛好 : 飛機模型
個性 : 隨和
使用年資 : 2年(真正有認真使用的時間僅2年,當時是在學校為了參加飛機設計比賽,我們這組榮獲創意組全國第一名,剛學習時版本為R13,然後都只是玩票性質,拿CAD畫我喜歡的東西當消遣,因此作品產量不高,從未將AutoCAD用於工作上,個人工作上有使用UG的6年經驗)
使用版本 : 2011
經驗值 : 3320
威望值 : 198
注冊日期 : 2011-05-14
男 白羊座 蛇

回頂端 向下
