[討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

向下

[討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

發表 由 qqtoec 于 2012-08-02, 02:11

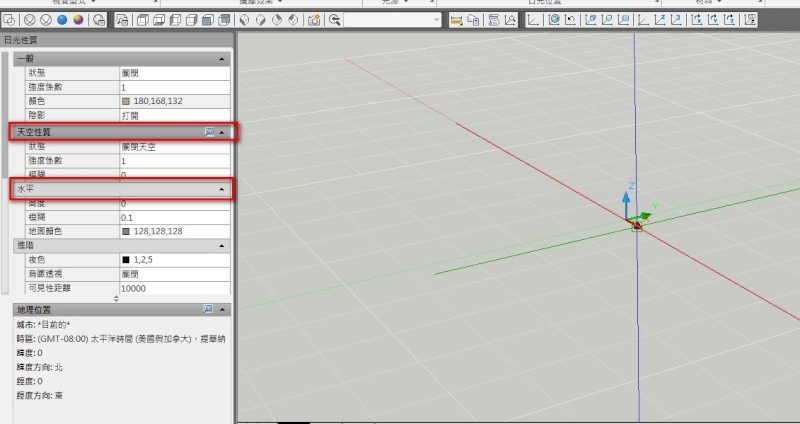

1.為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..
是同一個圖檔....原本有看到..但彩現及加燈光後...之後想找卻看不到了..

2.而且視圖管理員中的背景..也不能設定日光和天空了...??? 頭暈目眩

3.如果我用內建材質,只是稍微改材質中的顏色或反光等屬性,但若將圖片copy到別的圖檔中,(或是將檔案copy到別台電腦開啟時)
請問材質效果會全不見嗎?有辦法也保留下來嗎?(我是用cad內建的材質,也沒另外加入圖片)







附檔上傳了....這是2010版,已看不到天空性質及水平設定了..


qqtoec 在 2012-08-02, 23:25 作了第 1 次修改
avatar
qqtoec
初級會員
初級會員

文章總數 : 233
年齡 : 43
來自 : 台北
職業 : 自由
愛好 : 漫畫
個性 : 內向
使用年資 : 3年
使用版本 : 2010
積分 : 1
經驗值 : 4698
威望值 : 36
注冊日期 : 2008-10-21
藍鵲17號
串連貼紙成功 男 金牛座 兔

回頂端 向下

回復: [討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

發表 由 HEMOS 于 2012-08-02, 12:13

內建材質所使用的貼圖是儲存在 AutoCAD 預設安裝的檔案夾中,如果別台電腦的安裝並沒有更改安裝路徑,那檔案到別台開啟,貼圖絕對是有效的。

總之,你要記得所有的貼圖,都是參照絕對路徑的,你貼圖放在自己電腦裡的哪個檔案夾,別台電腦也一定要有那個檔案夾... 如果沒有的話,比較麻煩就是貼圖的路徑就要重設,但設定的相關參數並不會不見,那是儲存在檔案裡的數據。



avatar
HEMOS
榮譽顧問
榮譽顧問

文章總數 : 829
年齡 : 46
來自 : 台北
職業 : 土木結構
愛好 : 攝影
個性 : 和善
使用年資 : 10年以上
使用版本 : AutoCAD 2014
積分 : 26
最佳解答 : 3
經驗值 : 7828
威望值 : 1593
回帖精華 : 1
注冊日期 : 2009-02-23
藍鵲38號
男 射手座 鼠

回頂端 向下

回復: [討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

發表 由 qqtoec 于 2012-08-02, 16:43

HEMOS 寫到:內建材質所使用的貼圖是儲存在 AutoCAD 預設安裝的檔案夾中,如果別台電腦的安裝並沒有更改安裝路徑,那檔案到別台開啟,貼圖絕對是有效的。

總之,你要記得所有的貼圖,都是參照絕對路徑的,你貼圖放在自己電腦裡的哪個檔案夾,別台電腦也一定要有那個檔案夾... 如果沒有的話,比較麻煩就是貼圖的路徑就要重設,但設定的相關參數並不會不見,那是儲存在檔案裡的數據。




1.那材質檔...如果是不同版本..也就會不見了嗎?如2010做的...用2008或2012版開啟.內建的材質效果也會不見了,是嗎?
除非是同版本,才會"完全"相同的參照路徑,對巴


2.那請問大大..天空性質及水平等設定不見了.....是為什麼???
avatar
qqtoec
初級會員
初級會員

文章總數 : 233
年齡 : 43
來自 : 台北
職業 : 自由
愛好 : 漫畫
個性 : 內向
使用年資 : 3年
使用版本 : 2010
積分 : 1
經驗值 : 4698
威望值 : 36
注冊日期 : 2008-10-21
藍鵲17號
串連貼紙成功 男 金牛座 兔

回頂端 向下

回復: [討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

發表 由 HEMOS 于 2012-08-02, 17:55

qqtoec 寫到:
1.那材質檔...如果是不同版本..也就會不見了嗎?如2010做的...用2008或2012版開啟.內建的材質效果也會不見了,是嗎?
除非是同版本,才會"完全"相同的參照路徑,對巴


2.那請問大大..天空性質及水平等設定不見了.....是為什麼???

是的! 各版本的內建材質貼圖確實是對應各版本的安裝路徑,就算各版本內建材質貼圖檔是一樣的。因此,繪製平面圖,或是製作模型,建立專案檔案夾是很重要的基本工作,所有的檔案和材質都跟著專案走,就不會出現貼圖路徑的問題。這樣與上下游分工時,也比較不會出問題。然而最好還是用相同版本製作模型、上材質與最後彩現工作,因為同樣的AutoCAD軟體,在不同版本上多少都會些許程式和運算上的修改與更新,這部分終端使用者是沒辦法了解的…

天空相關的性質須在視埠顯示為透視視圖時才會有作用,也就是PERSPECTIVE系統變數=1的時候,你可以檢查看看。然而設定不見的問題,目前我個人在使用上尚未發生過這種情況… 很抱歉,無法提供你相關的訊息。
avatar
HEMOS
榮譽顧問
榮譽顧問

文章總數 : 829
年齡 : 46
來自 : 台北
職業 : 土木結構
愛好 : 攝影
個性 : 和善
使用年資 : 10年以上
使用版本 : AutoCAD 2014
積分 : 26
最佳解答 : 3
經驗值 : 7828
威望值 : 1593
回帖精華 : 1
注冊日期 : 2009-02-23
藍鵲38號
男 射手座 鼠

回頂端 向下

回復: [討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

發表 由 qqtoec 于 2012-08-02, 20:54

HEMOS 寫到:
qqtoec 寫到:
1.那材質檔...如果是不同版本..也就會不見了嗎?如2010做的...用2008或2012版開啟.內建的材質效果也會不見了,是嗎?
除非是同版本,才會"完全"相同的參照路徑,對巴


2.那請問大大..天空性質及水平等設定不見了.....是為什麼???

是的! 各版本的內建材質貼圖確實是對應各版本的安裝路徑,就算各版本內建材質貼圖檔是一樣的。因此,繪製平面圖,或是製作模型,建立專案檔案夾是很重要的基本工作,所有的檔案和材質都跟著專案走,就不會出現貼圖路徑的問題。這樣與上下游分工時,也比較不會出問題。然而最好還是用相同版本製作模型、上材質與最後彩現工作,因為同樣的AutoCAD軟體,在不同版本上多少都會些許程式和運算上的修改與更新,這部分終端使用者是沒辦法了解的…

天空相關的性質須在視埠顯示為透視視圖時才會有作用,也就是PERSPECTIVE系統變數=1的時候,你可以檢查看看。然而設定不見的問題,目前我個人在使用上尚未發生過這種情況… 很抱歉,無法提供你相關的訊息。


PERSPECTIVE系統變數=已設1...
但天空性質及水平等設定還是看不見...如第1,2張圖的意思... 三條線
avatar
qqtoec
初級會員
初級會員

文章總數 : 233
年齡 : 43
來自 : 台北
職業 : 自由
愛好 : 漫畫
個性 : 內向
使用年資 : 3年
使用版本 : 2010
積分 : 1
經驗值 : 4698
威望值 : 36
注冊日期 : 2008-10-21
藍鵲17號
串連貼紙成功 男 金牛座 兔

回頂端 向下

回復: [討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

發表 由 Tiger&蘋果爸 于 2012-08-02, 22:30

qqtoec 寫到:1.為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..
是同一個圖檔....原本有看到..但彩現及加燈光後...之後想找卻看不到了..
2.而且視圖管理員中的背景..也不能設定日光和天空了...???
請確認儲存何種dwg檔案格式。
ps:如果可以請上傳檔案供測試!
認同

____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 18094
年齡 : 42
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 69531
威望值 : 13435
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

發表 由 qqtoec 于 2012-08-02, 23:24

Tiger&蘋果爸 寫到:
qqtoec 寫到:1.為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..
是同一個圖檔....原本有看到..但彩現及加燈光後...之後想找卻看不到了..
2.而且視圖管理員中的背景..也不能設定日光和天空了...???
請確認儲存何種dwg檔案格式。
ps:如果可以請上傳檔案供測試!
認同

附檔上傳了....這是2010版,已看不到天空性質及水平設定了..
avatar
qqtoec
初級會員
初級會員

文章總數 : 233
年齡 : 43
來自 : 台北
職業 : 自由
愛好 : 漫畫
個性 : 內向
使用年資 : 3年
使用版本 : 2010
積分 : 1
經驗值 : 4698
威望值 : 36
注冊日期 : 2008-10-21
藍鵲17號
串連貼紙成功 男 金牛座 兔

回頂端 向下

回復: [討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

發表 由 mingway 于 2012-08-03, 02:52

qqtoec 寫到:
Tiger&蘋果爸 寫到:
qqtoec 寫到:1.為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..
是同一個圖檔....原本有看到..但彩現及加燈光後...之後想找卻看不到了..
2.而且視圖管理員中的背景..也不能設定日光和天空了...???
請確認儲存何種dwg檔案格式。
ps:如果可以請上傳檔案供測試!
認同

附檔上傳了....這是2010版,已看不到天空性質及水平設定了..
我電腦沒有2010版本,用2012開啟的結果,確實看不到天空性質及水平設定
但我自己新建一個3D模型測試,材質、燈光、背景設定完畢後進行彩現,並未見到你提出的狀況

附件是我在2012插入test.dwg後測試的檔案,可以試看看

mingway
中級會員
中級會員

文章總數 : 90
年齡 : 45
來自 : 台灣台北
職業 : 工程師
愛好 : AutoCAD、REVIT
個性 : 隨和
使用年資 : 20↑
使用版本 : 目前2016~2018
積分 : 5
經驗值 : 4150
威望值 : 150
注冊日期 : 2008-09-12
男 巨蟹座 牛

http://www.ctc.com.tw

回頂端 向下

回復: [討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

發表 由 qqtoec 于 2012-08-03, 08:51

mingway 寫到:
qqtoec 寫到:
Tiger&蘋果爸 寫到:
qqtoec 寫到:1.為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..
是同一個圖檔....原本有看到..但彩現及加燈光後...之後想找卻看不到了..
2.而且視圖管理員中的背景..也不能設定日光和天空了...???
請確認儲存何種dwg檔案格式。
ps:如果可以請上傳檔案供測試!
認同

附檔上傳了....這是2010版,已看不到天空性質及水平設定了..
我電腦沒有2010版本,用2012開啟的結果,確實看不到天空性質及水平設定
但我自己新建一個3D模型測試,材質、燈光、背景設定完畢後進行彩現,並未見到你提出的狀況

附件是我在2012插入test.dwg後測試的檔案,可以試看看

我原本的檔案也是可看到天空性質及水平設定....
但就不知如何的就看不見了... 頭暈目眩
avatar
qqtoec
初級會員
初級會員

文章總數 : 233
年齡 : 43
來自 : 台北
職業 : 自由
愛好 : 漫畫
個性 : 內向
使用年資 : 3年
使用版本 : 2010
積分 : 1
經驗值 : 4698
威望值 : 36
注冊日期 : 2008-10-21
藍鵲17號
串連貼紙成功 男 金牛座 兔

回頂端 向下

回復: [討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

發表 由 HEMOS 于 2012-08-03, 12:21

qqtoec 寫到:
我原本的檔案也是可看到天空性質及水平設定....
但就不知如何的就看不見了... 頭暈目眩

你原本的檔案… 可能是在建模或彩現過程中,AutoCAD 程式有bug無法運算,"假性"當機時,有些程式或參數失效所致… 造成該檔已經損壞。

AutoCAD 3D建模偶爾會遇到這種情況,但每個人會產生情況可能不同… 此時多半是把模型複製(Ctrl+C),貼到(Ctrl+V)新開檔案裡就好了。
avatar
HEMOS
榮譽顧問
榮譽顧問

文章總數 : 829
年齡 : 46
來自 : 台北
職業 : 土木結構
愛好 : 攝影
個性 : 和善
使用年資 : 10年以上
使用版本 : AutoCAD 2014
積分 : 26
最佳解答 : 3
經驗值 : 7828
威望值 : 1593
回帖精華 : 1
注冊日期 : 2009-02-23
藍鵲38號
男 射手座 鼠

回頂端 向下

回復: [討論]為什麼做到後面某個時間時,我的天空性質及水平等設定不見了..

發表 由 qqtoec 于 2012-08-03, 16:05

HEMOS 寫到:
qqtoec 寫到:
我原本的檔案也是可看到天空性質及水平設定....
但就不知如何的就看不見了... 頭暈目眩

你原本的檔案… 可能是在建模或彩現過程中,AutoCAD 程式有bug無法運算,"假性"當機時,有些程式或參數失效所致… 造成該檔已經損壞。

AutoCAD 3D建模偶爾會遇到這種情況,但每個人會產生情況可能不同… 此時多半是把模型複製(Ctrl+C),貼到(Ctrl+V)新開檔案裡就好了。

可是如果貼到新檔中,材質設定都會跑掉..要重設定也... 三條線
