發表 由 Tiger&蘋果爸 于 2013-03-14, 14:07

主題回顧 :

這次的主題延續了上一篇 「教學」圖紙集快速入門

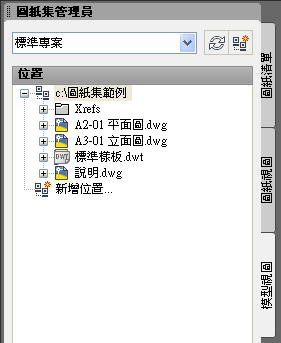

自從開始運用「圖紙集」功能後,一直以來都只有使用「圖紙清單」及「模型視圖」。
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst0110AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst0210

這次跟大家分享「圖紙視圖」功能,這部份屬於高階管理運用層面,需搭配「DWT樣板」、「功能變數圖塊」及「圖紙集」等功能。
開始需要先組織設定,之後即可透過「DWT樣版」快速建立圖紙集的「圖紙」,接著即可「在圖紙上放置視圖」及「相互參考圖紙視圖」。
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst0310

註:這作法很類似Revit元件資料庫管理方式,只不過Revit是一開始預設自動組織設定,在AutoCAD終究必須透過使用者手動方式自行建立。

▼組織設定步驟:
1.需先建立「DWT樣板」範例建立了「標準樣板.dwt」,其中包含圖框及相關屬性圖塊。樣板檔名稱可自訂。
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst0410

2.開啟「DWT樣板」製作屬性圖塊時,圖塊中要加入「功能變數品類」→「圖紙集佔位符」,並完成相對應圖紙集之功能變數圖塊。
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst0510

3.「圖檔標題」圖塊範例:(文字中有灰階底色為功能變數)
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst0610
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst06a10

4.「索引符號」圖塊範例:(文字中有灰階底色為功能變數)
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst0710
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst07a10

5.開啟「圖紙集」→「滑鼠右鍵」→「性質」。
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst0810

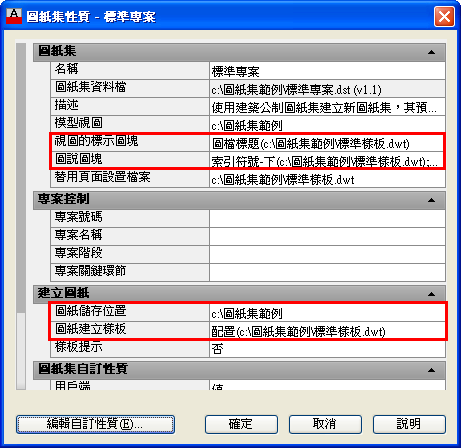

6.顯示「圖紙集性質」對話方塊 → 指定相對應的「樣板」及「圖塊」。
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst0910

7.完成後的「平面圖」、「立面圖」及加入「索引符號」圖塊。
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst1010
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst1110

8.完成後的「圖紙集」:「圖紙清單」、「圖紙視圖」及「模型視圖」
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst1210AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst1310
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Dst1410

※有興趣操作的朋友可以自行練習操作建立,或者使用論壇提供的「範例檔」,請解壓縮放置C槽底下練習。
*下載連結回覆可見*




一、在圖紙上放置視圖:圖紙集管理員提供在圖紙上,自動化放置「圖面視景」並提昇效能,這些視圖(VIEW)稱為「圖紙視圖」。
說明:
1.必須先開啟要放置視圖的圖紙,然後開啟模型視圖中的DWG檔案,再建立所需的視圖(VIEW)。
2.在放置該視景之前,按一下滑鼠右鍵,檢視或變更視景的比例。
3.圖紙中放置視圖後,AutoCAD會將包含具名視圖貼附為「外部參考」。
4.「圖紙視圖」即可自動建立相對應的「具名視圖」。
▼影片展示:




二、相互參考圖紙視圖:使用圖紙集管理員,可以將標籤和標示圖塊套用至圖紙上的視景。屬性圖塊中需使用「功能變數」,包含視圖標題、視圖號碼和圖紙號碼。
說明:
1.根據「索引」圖面需求,可以在圖紙上的任何位置按一下,以放置標示圖塊完成「索引」。
2.加入的「索引符號」圖塊,可以使用「CTRL」+「滑鼠左鍵」開啟對應的圖紙(DWG)或視圖(VIEW)。
3.當索引參考資訊更名變更時,重生圖面時可自動更新「索引符號」圖塊中的資訊。
▼影片展示:




▼相關主題:
「教學」圖紙集快速入門
「圖紙集」+「功能變數」_管理圖號及張號


Tiger&蘋果爸 在 2019-03-15, 14:56 作了第 4 次修改

____________________________________________________________________________________
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Oo-2-110 AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Ia15010 AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Ziao1510 AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 BPl3tjj
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 18614
年齡 : 43
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 72212
威望值 : 13746
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下


AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Empty 回復: AutoCAD 圖紙集 - 圖紙視圖功能

發表 由 Tiger&蘋果爸 于 2017-04-18, 15:02

Joan-Yeh 寫到:總算搞清楚圖紙集的好用在哪裡了   看同事的陽春作法  一直以為圖紙集不怎麼樣  沒想到居然可以解決 我某些需求  雖然設定還有待加強  (張數及總張數 無法自動跑 )  不過也不錯了  感謝蘋果爸的教學分享
圖紙集算是AutoCAD重要功能之一,我日常的工作真的不能沒有他!
歡迎一起提出來討論~
害羞

____________________________________________________________________________________
AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Oo-2-110 AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Ia15010 AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Ziao1510 AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 BPl3tjj
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 18614
年齡 : 43
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 72212
威望值 : 13746
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Empty 回復: AutoCAD 圖紙集 - 圖紙視圖功能

發表 由 4365131 于 2017-12-28, 16:04

筆記中 頭暈目眩 感謝分享
4365131
4365131
新手上路
新手上路

文章總數 : 1
年齡 : 40
來自 : roc
職業 : no
愛好 : no
個性 : no
使用年資 : 0
使用版本 : 0
經驗值 : 2444
威望值 : 0
注冊日期 : 2013-01-09
男 獅子座 羊

回頂端 向下

AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Empty 回復: AutoCAD 圖紙集 - 圖紙視圖功能

發表 由 hao1104 于 2019-04-07, 11:35

感謝分享,還在摸索圖紙集當中,希望可以趕快學會.
hao1104
hao1104
一般會員
一般會員

文章總數 : 3
年齡 : 40
來自 : 桃園
職業 : 產品設計
愛好 : 羽球
個性 : 隨和
使用年資 : 2
使用版本 : 2016
經驗值 : 179
威望值 : 6
注冊日期 : 2019-04-07
男 白羊座 羊

回頂端 向下

AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Empty 回復: AutoCAD 圖紙集 - 圖紙視圖功能

發表 由 dy_kiu 于 2019-05-10, 10:37

來學習的,感謝分享
dy_kiu
dy_kiu
新手上路
新手上路

文章總數 : 2
年齡 : 26
來自 : MACAU
職業 : ARCHITECT
愛好 : DRAWING&PAINTING
個性 : ACTIVITY
使用年資 : 4
使用版本 : 2018
經驗值 : 135
威望值 : 0
注冊日期 : 2019-05-10
男 天蝎座 猴

回頂端 向下

AutoCAD 圖紙集 - 圖紙視圖功能 - 頁 2 Empty 回復: AutoCAD 圖紙集 - 圖紙視圖功能

發表 由 jefferobert 于 2019-09-12, 20:51

很棒的分享 一直弄不清楚要怎麼用
