[已解決]2000實力養成暨評量~~題目的答案畫不出來~~

上一篇主題 下一篇主題 向下

[已解決]2000實力養成暨評量~~題目的答案畫不出來~~

發表 由 diamond989898 于 2013-08-02, 13:22

小弟在家自行練習題庫,參考的書籍版本是2000實力養成暨評量,
裡面有一題如附件圖示:

小弟雖然有畫出來可是自己畫出來第二題的解答卻等於=4409.553(面積)
另外第1、3、5的答案都一模一樣,除了第4題答案=745684以外(應該也算正確吧)

自己練習好幾次答案都還是一樣,跟課本第2題的答案,面積=4409.585還是有出入
實在不曉得問題出在哪裡??
希望各位前輩能指導一下,是否問題在我的畫法嗎?還是課本的答案是錯誤的呢??
~~謝謝


diamond989898 在 2013-08-04, 07:07 作了第 1 次修改

diamond989898
一般會員
一般會員

文章總數 : 14
年齡 : 35
來自 : 新莊
職業 : 待業
愛好 : 閱讀
個性 : 主動隨和
使用年資 : 新手初學
使用版本 : 新手初學
經驗值 : 1300
威望值 : 6
注冊日期 : 2013-07-27
男 處女座 雞

回頂端 向下

回復: [已解決]2000實力養成暨評量~~題目的答案畫不出來~~

發表 由 HEMOS 于 2013-08-03, 08:26

AutoCAD TQC 2000… 嗯~ 這是相當有年份的題目…

這題測驗的不是技巧也不是幾何能力,而是耐心和細心的程度!!

不過你的圖片裡少了數據,手邊沒有題目的人根本畫不出來呀!!



以下回覆可見

HEMOS
榮譽顧問
榮譽顧問

文章總數 : 757
年齡 : 44
來自 : 台北
職業 : 土木結構
愛好 : 攝影
個性 : 和善
使用年資 : 10年以上
使用版本 : AutoCAD 2014
積分 : 26
最佳解答 : 3
經驗值 : 6692
威望值 : 1449
回帖精華 : 1
注冊日期 : 2009-02-23
藍鵲38號
男 射手座 鼠

回頂端 向下

[問題]2000實力養成暨評量~~題目的答案畫不出來~~

發表 由 diamond989898 于 2013-08-03, 13:06

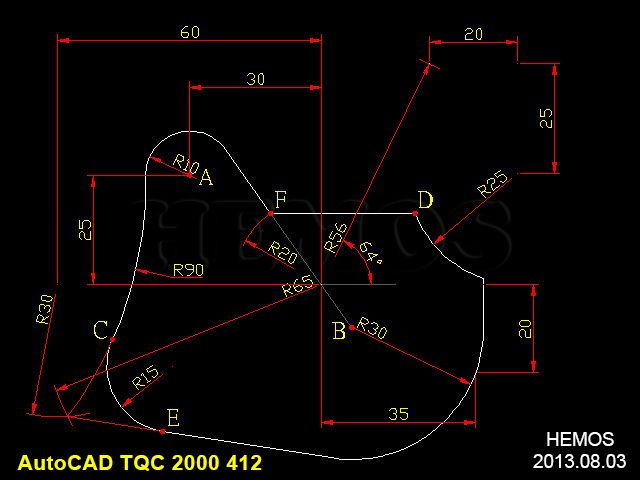

HEMOS前備感謝你的回覆~~(左上角A點的圓是R10沒錯,忘了標註,真抱歉)
前輩可以跟你請教你的圖,左邊的R90弧是如何畫出來的呢?
(小弟是用畫弧的指令,第一點先點下方R65跟R30的交點,
第二點才點上方A點的圓左邊9點鐘方向的四分點
(也就是忘了標R10的那個A點的圓)
最後再給R=90的指令畫出來的~~
最後C點跟D點R15,
是用圓的指令後,接著輸入t(切點、切點、圓)
給R=15,畫出這個R=15的弧
(這部分是我覺得有問題的畫法,因為我的答案跟前輩的直線距離就不一樣了)
請問小弟這樣的畫法是正確的嗎?前輩的畫法又是如何??~~再煩請指導了~謝謝

diamond989898
一般會員
一般會員

文章總數 : 14
年齡 : 35
來自 : 新莊
職業 : 待業
愛好 : 閱讀
個性 : 主動隨和
使用年資 : 新手初學
使用版本 : 新手初學
經驗值 : 1300
威望值 : 6
注冊日期 : 2013-07-27
男 處女座 雞

回頂端 向下

回復: [已解決]2000實力養成暨評量~~題目的答案畫不出來~~

發表 由 HEMOS 于 2013-08-03, 17:57

diamond989898 寫到:HEMOS前備感謝你的回覆~~(左上角A點的圓是R10沒錯,忘了標註,真抱歉)
前輩可以跟你請教你的圖,左邊的R90弧是如何畫出來的呢?
(小弟是用畫弧的指令,第一點先點下方R65跟R30的交點,
第二點才點上方A點的圓左邊9點鐘方向的四分點
(也就是忘了標R10的那個A點的圓)
最後再給R=90的指令畫出來的~~
最後C點跟D點R15,
是用圓的指令後,接著輸入t(切點、切點、圓)
給R=15,畫出這個R=15的弧
(這部分是我覺得有問題的畫法,因為我的答案跟前輩的直線距離就不一樣了)
請問小弟這樣的畫法是正確的嗎?前輩的畫法又是如何??~~再煩請指導了~謝謝

嗯~ 來思考一下… 如何斷定R90圓弧是切於R10圓的左側四分點呢? 題目並沒有說明這一點喔!!

其實這是誤導繪圖方向的陷阱! 記住!! 看圖和繪圖,千萬不要相信自己以為是正確的肉眼!
以下回覆可見

HEMOS
榮譽顧問
榮譽顧問

文章總數 : 757
年齡 : 44
來自 : 台北
職業 : 土木結構
愛好 : 攝影
個性 : 和善
使用年資 : 10年以上
使用版本 : AutoCAD 2014
積分 : 26
最佳解答 : 3
經驗值 : 6692
威望值 : 1449
回帖精華 : 1
注冊日期 : 2009-02-23
藍鵲38號
男 射手座 鼠

回頂端 向下

回復: [已解決]2000實力養成暨評量~~題目的答案畫不出來~~

發表 由 diamond989898 于 2013-08-04, 07:02

感謝HEMOS大大,經過指導後,新手的小小上了一寶貴的課~~感謝~~

diamond989898
一般會員
一般會員

文章總數 : 14
年齡 : 35
來自 : 新莊
職業 : 待業
愛好 : 閱讀
個性 : 主動隨和
使用年資 : 新手初學
使用版本 : 新手初學
經驗值 : 1300
威望值 : 6
注冊日期 : 2013-07-27
男 處女座 雞

回頂端 向下

回復: [已解決]2000實力養成暨評量~~題目的答案畫不出來~~

發表 由 Tanya 于 2013-08-06, 01:12

一些專門設計給練習的圖型,是需要多用心與耐心,不然腦細胞會死很多的。

Tanya
榮譽顧問
榮譽顧問

文章總數 : 364
年齡 : 42
來自 : 埔里鎮
職業 : 服務業
愛好 : 畫圖&音樂&大自然
個性 : 隨和
使用年資 : 2年
使用版本 : MAP 2011
積分 : 28
最佳解答 : 1
經驗值 : 4450
威望值 : 733
注冊日期 : 2010-03-06
藍鵲168號
男 天蝎座 虎

回頂端 向下

回復: [已解決]2000實力養成暨評量~~題目的答案畫不出來~~

發表 由 Tiger&蘋果爸 于 2013-08-06, 02:17

Tanya 寫到:一些專門設計給練習的圖型,是需要多用心與耐心,不然腦細胞會死很多的。
是啊~遇到這類型的題目...很傷腦筋!
暈倒

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16354
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60152
威望值 : 12084
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [已解決]2000實力養成暨評量~~題目的答案畫不出來~~

發表 由 niccin 于 2013-12-04, 12:01

跟樓主出現相同問題
怎麼畫就是怪...
來看看到底是怎麼畫的

niccin
初級會員
初級會員

文章總數 : 16
積分 : 1
經驗值 : 1895
威望值 : 15
注冊日期 : 2011-12-09
藍鵲233號

回頂端 向下

回復: [已解決]2000實力養成暨評量~~題目的答案畫不出來~~

發表 由 judyyai 于 2013-12-04, 13:05

niccin 寫到:跟樓主出現相同問題
怎麼畫就是怪...
來看看到底是怎麼畫的
請補填個人資料(按實填寫),有助於大家對你的認識與了解!

[公告]請更新個人資料
http://www.autocad-tw.com/forum-f14/topic-t3940.htm

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26672
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [已解決]2000實力養成暨評量~~題目的答案畫不出來~~

發表 由 et1029et 于 2013-12-05, 02:30

有深度的題目,看看高手怎麼畫!

et1029et
初級會員
初級會員

文章總數 : 356
年齡 : 36
來自 : 桃園
職業 : 行政繪圖
愛好 : 學習
個性 : 隨和
使用年資 : 新手初學
使用版本 : 2013
積分 : 4
經驗值 : 3003
威望值 : 324
注冊日期 : 2013-07-02
藍鵲666號
女 天蝎座 猴

回頂端 向下

回復: [已解決]2000實力養成暨評量~~題目的答案畫不出來~~

發表 由 vicki1021 于 2014-01-20, 09:27

學習大大正規的作圖方式,有時候遇到這種困難的題目真是傷腦筋.
