[討論]請問可讓「圖層狀態」也套用並儲存到「頁面」或「配置」嗎?想要批次出圖!

向下

[討論]請問可讓「圖層狀態」也套用並儲存到「頁面」或「配置」嗎?想要批次出圖!

發表 由 safardy 于 2013-08-20, 21:02

使用版本:AutoCad 2013

看了蘋果爸的批次出圖而學會使用頁面
於是我都設在同一個圖層同一個配置的立面可以一次印一堆~
不用慢慢圈選了!(放煙火~~)

可是...不論是頁面或者配置...都不適用於需要套各種系統的平面圖!!
公司使用 圖層狀態管理員 來區分每種圖層的顯示或隱藏
然後在 配置 使用圖框和相同的狀態管理員來出圖
但變成每次出圖都很花時間...要點一下裡面(圖紙)改狀態~再點一下外面(配置)改狀態~再出圖圈選!!
當我設置頁面以後~他也不會記憶當下的圖層狀態~而是一堆線擠在一起!!
就像我意圖用幾個配置來區分這些圖層狀態~結果還是要慢慢點一樣 ...

請問有辦法一次出圖就讓一套擁有各種圖層狀態的平面圖出完嗎?
p.s.我立面都是圖層0所以沒差~差的是平面系統圖!!

感謝各位先進~希望可以得到答案>"<
爬了好多文好像沒看到類似問題(或我瞎了)
曾經也GOOGLE到很久以前的一篇文竟然說這沒辦法...囧
困擾許久的問題~!
avatar
safardy
一般會員
一般會員

文章總數 : 30
年齡 : 32
來自 : 台北市
職業 : 室內設計
愛好 : 旅遊
個性 : 腦殘
使用年資 : 2年
使用版本 : 2013
經驗值 : 2364
威望值 : 24
注冊日期 : 2012-10-02
藍鵲639號 女 獅子座 虎

回頂端 向下

回復: [討論]請問可讓「圖層狀態」也套用並儲存到「頁面」或「配置」嗎?想要批次出圖!

發表 由 Tiger&蘋果爸 于 2013-08-22, 14:55

safardy 寫到:
Spoiler(用來隱藏帖子內容):
使用版本:AutoCad 2013

看了蘋果爸的批次出圖而學會使用頁面
於是我都設在同一個圖層同一個配置的立面可以一次印一堆~
不用慢慢圈選了!(放煙火~~)
可是...不論是頁面或者配置...都不適用於需要套各種系統的平面圖!!
公司使用 圖層狀態管理員 來區分每種圖層的顯示或隱藏
然後在 配置 使用圖框和相同的狀態管理員來出圖
但變成每次出圖都很花時間...要點一下裡面(圖紙)改狀態~再點一下外面(配置)改狀態~再出圖圈選!!
當我設置頁面以後~他也不會記憶當下的圖層狀態~而是一堆線擠在一起!!
就像我意圖用幾個配置來區分這些圖層狀態~結果還是要慢慢點一樣 ...

請問有辦法一次出圖就讓一套擁有各種圖層狀態的平面圖出完嗎?
p.s.我立面都是圖層0所以沒差~差的是平面系統圖!!
Spoiler(用來隱藏帖子內容):
感謝各位先進~希望可以得到答案>"<
爬了好多文好像沒看到類似問題(或我瞎了)
曾經也GOOGLE到很久以前的一篇文竟然說這沒辦法...囧
困擾許久的問題~!
答對了 只要使用「一圖多配置」,並在「視埠」中管理開關圖層,即可輕鬆完成「批次出圖」喔~
不過圖面還需要經過「規劃佈局」程序,請參考以下步驟!

步驟1:透過「圖層狀態管理員」分別建立「傢俱、地坪、燈飾」三種圖層狀態


步驟2:建立出圖「頁面設置」,並且設為「目前的」


步驟3:分別建立「傢俱、地坪、燈飾」三種配置頁籤

註:按住Ctrl+左鍵 複製配置頁籤。

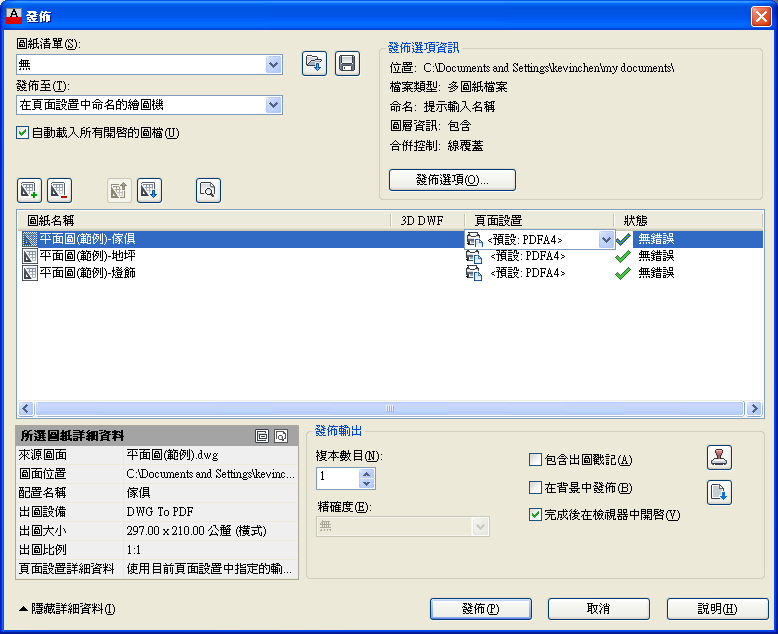

步驟4:使用「發佈」PUBLISH指令「批次出圖」


影片操作(回覆可見
