[討論]如何在不同的配置裡顯示不同的文字高度+註解比例問題

發表 由 zoekuokuo 于 2013-12-26, 16:14

請問各位前輩

有沒有辦法讓同個文字在不同配置裡顯示不同的高度呢?

我用"圖紙高度"調整  但是在配置一調整過了之後  配置二也會跟著一起動

請勿有無方法讓他們不要連動呢?


另外

我正在藉著這篇討論學習有關註解比例的東東(嗚嗚 有這個討論區真是解救了我T.T  真是太感謝了~)

http://www.autocad-tw.com/t15727-topic?highlight=%E8%A8%BB%E8%A7%A3%E6%AF%94%E4%BE%8B

請問最下面那個回覆

文中提到的"自訂比例" 是什麼呢?

謝謝回答
avatar
zoekuokuo
一般會員
一般會員

文章總數 : 34
年齡 : 31
來自 : 台灣台北市大安區
職業 : 不動產顧問
愛好 : 電腦軟體應用
個性 : 很好
使用年資 : 三年
使用版本 : 2010
經驗值 : 2857
威望值 : 24
注冊日期 : 2010-10-26
女 巨蟹座 虎

回頂端 向下

回復: [討論]如何在不同的配置裡顯示不同的文字高度+註解比例問題

發表 由 Tiger&蘋果爸 于 2013-12-27, 11:56

了解... 同個文字在不同「配置」裡顯示不同的高度,只需要建立2個視埠,再分別定義不同「視埠比例」即可。
■視埠比例 1:50


■視埠比例 1:100




 不玩了 你的需求與「註解比例」的精神恰巧相反,「註解比例」目的是要讓同個文字在不同「配置視埠」裡顯示「一樣的高度」
置於如何同個文字在不同「配置視埠」裡顯示一樣高度,可以使用「可註解」方式,請參考以下步驟:

步驟1.請先將「文字型式」設定「可註解」。


步驟2.再把圖面中「文字」性質「可註解」欄位設為「是」。


步驟3.最後加入「加入註解比例」即可~

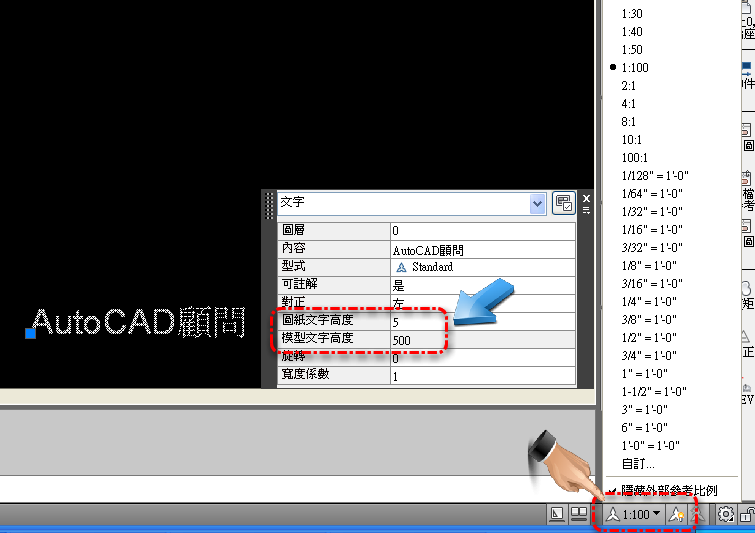

步驟4.切換「註解比例」 1:100,自動調整「模型文字」高度為「500」。※註:圖紙文字高度不會變。


步驟5.切換「註解比例」 1:50,自動調整「模型文字」高度為「250」。※註:圖紙文字高度不會變。


步驟6.切換到「配置空間」,只需指定正確的「註解比例」,不同的「視埠比例」會顯示一樣的圖紙文字高度「5」。


▼相關物件「加入註解比例」可以參考以下作法:


▼自訂新增比例方式請參考以下方式:

____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 17483
年齡 : 42
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 66187
威望值 : 13032
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i11.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [討論]如何在不同的配置裡顯示不同的文字高度+註解比例問題

發表 由 zoekuokuo 于 2013-12-27, 12:52

天啊! 我一直以為右下角那個是用來調整標準比例的!! 三條線

原來那個的功能用來調整註解比例!!!!

真是受教了

我再好好STUDY一下

感謝蘋果爸!!!
avatar
zoekuokuo
一般會員
一般會員

文章總數 : 34
年齡 : 31
來自 : 台灣台北市大安區
職業 : 不動產顧問
愛好 : 電腦軟體應用
個性 : 很好
使用年資 : 三年
使用版本 : 2010
經驗值 : 2857
威望值 : 24
注冊日期 : 2010-10-26
女 巨蟹座 虎

回頂端 向下

回復: [討論]如何在不同的配置裡顯示不同的文字高度+註解比例問題

發表 由 spwlcs 于 2013-12-27, 15:21

水喔~又了解了注解比例是什麼了,真是感恩
avatar
spwlcs
初級會員
初級會員

文章總數 : 59
年齡 : 53
來自 : TAIPEI
職業 : DESIGN
愛好 : shopp
個性 : GOOD
使用年資 : 24
使用版本 : 2014
積分 : 2
經驗值 : 3373
威望值 : 72
注冊日期 : 2009-10-05
藍鵲487號
男 天蝎座 龍

回頂端 向下

回復: [討論]如何在不同的配置裡顯示不同的文字高度+註解比例問題

發表 由 cooljeff 于 2013-12-28, 00:41

原來是這樣~這樣配置的標註就會一模一樣了
avatar
cooljeff
一般會員
一般會員

文章總數 : 38
年齡 : 34
來自 : 台北
職業 : 室內設計
愛好 : 電玩、漫畫
個性 : 溫和隨性
使用年資 : 15年
使用版本 : 2006、2010 LT
積分 : 3
經驗值 : 3173
威望值 : 6
注冊日期 : 2009-11-09
2D基礎函授 經典問與答讀者 藍鵲54號
2013勳章-2D基礎 2015聚會勳章 串連貼紙成功 男 白羊座 豬

http://www.homebook.com.tw/user/index/from_in

回頂端 向下

回復: [討論]如何在不同的配置裡顯示不同的文字高度+註解比例問題

發表 由 yangchung123 于 2013-12-29, 13:10

感謝蘋果爸詳細的解說,受教了,感恩!!
avatar
yangchung123
一般會員
一般會員

文章總數 : 67
年齡 : 49
來自 : 桃園縣
職業 : 環境工程
愛好 : 健行
個性 : 隨和
使用年資 : 5年
使用版本 : 2008
經驗值 : 1910
威望值 : 30
注冊日期 : 2013-09-22
男 雙子座 猴

回頂端 向下

回復: [討論]如何在不同的配置裡顯示不同的文字高度+註解比例問題

發表 由 et1029et 于 2014-01-04, 11:07

感謝蘋果爸精闢的講解,努力吸收中.....
avatar
et1029et
初級會員
初級會員

文章總數 : 356
年齡 : 37
來自 : 桃園
職業 : 行政繪圖
愛好 : 學習
個性 : 隨和
使用年資 : 新手初學
使用版本 : 2013
積分 : 4
經驗值 : 3445
威望值 : 324
注冊日期 : 2013-07-02
藍鵲666號
女 天蝎座 猴

回頂端 向下

回復: [討論]如何在不同的配置裡顯示不同的文字高度+註解比例問題

發表 由 circlemap 于 2014-02-18, 19:30

註解比例是一個相當好用的東西,我們通常很建議,不論畫什麼圖,都用1:1的方式來畫,也就是在模型裡畫1mm,就是實際的1mm
,而把出圖丟給圖紙空間去做,這就是所謂的繪圖歸繪圖,出圖歸出圖,而且大部部的繪圖軟體現在也都是這樣做(例如solid works),
這樣做的好處是(或許建築圖沒有感覺因為是人看圖來施工),但如果是是機械製圖的話,你的模型空間裡面的圖通常是也拿來當轉成程式的圖,如果我們真的把圖面在模型空間就用1:10下去畫的話,這時電腦判圖可能就會有問題,而註解比例就是為了要讓我們只要用同一高度的字體就可以在不同的出圖比例上有相同的高度(例如常常同一圖面有不同比例的出圖),我們不用擔心在不同比例時還要去調整字的大小,一點都不需要
而且要放大的圖形部分也不會在模型內放大,而是在視埠中調整比例(並不影響到模型的實際大小),這就是我們比較建議的autocad 作圖方式
