[測驗已完成]CAD繪圖作業3

1頁(共2頁) 1, 2  下一步

上一篇主題 下一篇主題 向下

[測驗已完成]CAD繪圖作業3

發表 由 Tiger&蘋果爸 于 2014-03-24, 08:27

打瞌睡  任務請把上圖中的鋼梁尺寸 692x300 (外圍部份),完成下圖的作業需求,鋼梁尺寸改為 692x300-A ,並將圖層改為 TEXT2(綠色)。


說明
1.任務完成後請說明「步驟」、「貼圖」,回覆解答時請記得設置「回覆可見」語法。
代碼:
[hide]**********[/hide]
2.回答的會員朋友可以得到(威望值 +6)。提供最快速方便的繪圖步驟為「最佳解答」,可以再獲得(積分+1)」獎勵。
註:這次會選出3位「最佳解答」,以先回答的順序為優先選出。
3.提醒尚未升等「一般會員」的朋友,趕快完成升等步驟(點我),這樣獲得積分1之後可以直接升等為「初級會員」。
 感激

目的
1.有很多方式可以達成,希望大家可以分享自己的作法,只要能達成目標的都是好方法!
2.藉此範例設計可讓更多的會朋友知道不同方式,進而達到有效提昇工作效率~
3.依慣例我的步驟分享會等到選出「最佳解答」再跟大家分享!
※這次順便分享 AutoCAD 2015 的新方式!
 開心

範例DWG檔案下載(2000圖面格式):
下載: https://dl.dropboxusercontent.com/u/9657907/TEST/Dwgjob03.zip
備用: https://app.box.com/s/pxxc4lzmlxm8ytmdigkq
參加測驗的新朋友請務必閱讀 >> [公告]參與測驗題、練習題須知(點我)


2014.03.26補充
看到很多朋友使用「快速選取」,這的確是一個好方法!
這次我分享了二種方式:
1.「預先選取 SELECT」+「多邊形窗選 WP
2. AutoCAD 2015版本的「按住並拖曳套索
大家試試何者比較快~
感恩喔

影片步驟


根據回答順序有三位會員朋友,均已經獲得「最佳解答」及「積分1」囉。
請期待下次的測驗習題,難度會慢慢增加,歡迎大家來練習喔~
 謝謝囉


Tiger&蘋果爸 在 2016-01-05, 02:17 作了第 5 次修改

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16355
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60157
威望值 : 12084
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 eidolon 于 2014-03-24, 08:47


eidolon
新手上路
新手上路

文章總數 : 1
年齡 : 30
來自 : 日本千葉
職業 : 待業
愛好 : 漫畫
個性 : 平淡
使用年資 : 5年
使用版本 : 2008
經驗值 : 1572
威望值 : 6
注冊日期 : 2012-08-28
男 巨蟹座 虎

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 HEMOS 于 2014-03-24, 09:04

有新功能可以完成這個目標嗎!? 雖然手邊沒有一台電腦是有可以裝2015的作業系統,還是要好好學習新功能!! 期待蘋果爸的分享與教學!!

步驟:

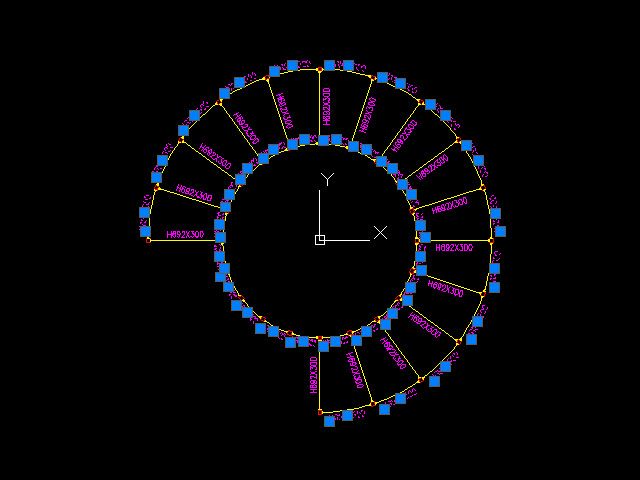

1. 以快速選取工具,依圖層選取TEX1圖層文字


2. 去除不須更改的選取元件

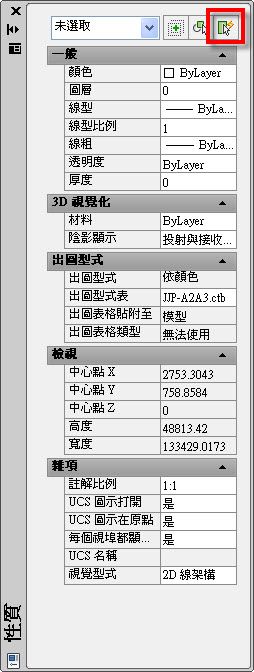

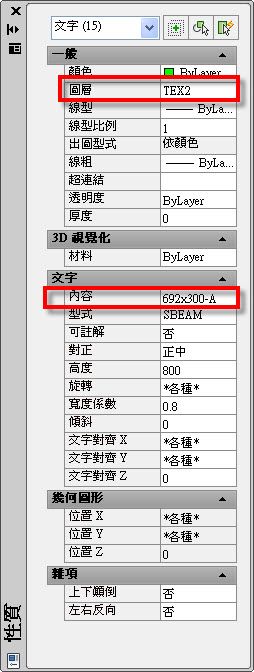

3. 在性質選項板,更改圖層為TEX2,並將原文字內容改為692x300-A

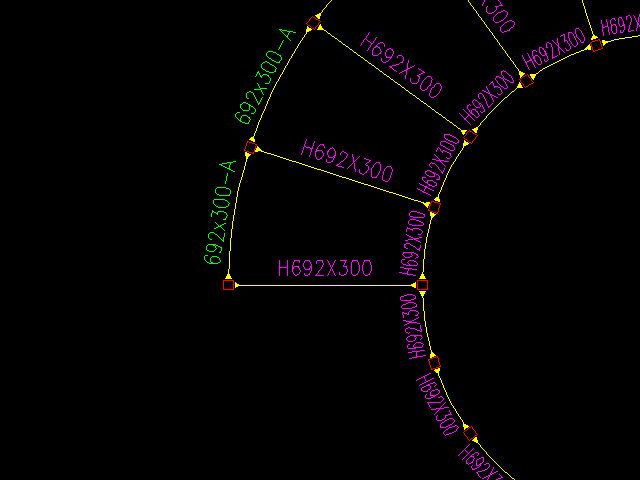

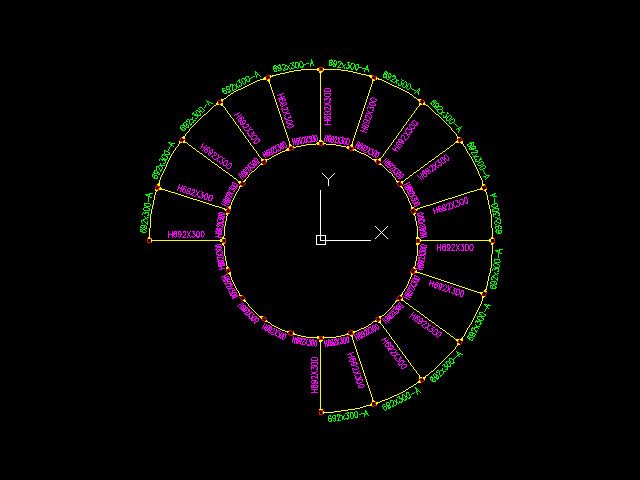

完成結果如下:





Tiger&蘋果爸 寫到:感謝啦 恭喜獲選最佳解答!< 積分 +1>
[公告]關於團隊成員的回文及貢獻

HEMOS
榮譽顧問
榮譽顧問

文章總數 : 757
年齡 : 44
來自 : 台北
職業 : 土木結構
愛好 : 攝影
個性 : 和善
使用年資 : 10年以上
使用版本 : AutoCAD 2014
積分 : 26
最佳解答 : 3
經驗值 : 6692
威望值 : 1449
回帖精華 : 1
注冊日期 : 2009-02-23
藍鵲38號
男 射手座 鼠

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 hstarry 于 2014-03-24, 09:24

1.點一個欲修改文字->右鍵->選取類似物件
2.性質->快速選取->寬度係數->.8
3.圖層->TEX2-內容->H692X300-A





Tiger&蘋果爸 寫到:感謝啦 恭喜獲選最佳解答!< 積分 +1>
[公告]關於團隊成員的回文及貢獻


hstarry 在 2014-03-24, 09:59 作了第 1 次修改

hstarry
中級會員
中級會員

文章總數 : 114
年齡 : 40
來自 : 屏東
職業 : 待業
愛好 : 天文;數學;電腦
個性 : 內向
使用年資 : 5
使用版本 : 2014
積分 : 9
最佳解答 : 2
經驗值 : 2960
威望值 : 370
注冊日期 : 2010-12-14
男 處女座 龍

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 quo153 于 2014-03-24, 09:28


quo153
一般會員
一般會員

文章總數 : 5
年齡 : 28
來自 : 新竹
職業 : 工程師
愛好 : 看書 爬山
個性 : 活潑開朗
使用年資 : 新手初學
使用版本 : 2014
經驗值 : 1232
威望值 : 18
注冊日期 : 2013-08-29
女 水瓶座 兔

回頂端 向下

CAD繪圖作業3

發表 由 lovejiwi 于 2014-03-24, 09:36


lovejiwi
初級會員
初級會員

文章總數 : 13
年齡 : 33
來自 : 台中
職業 : 機械工程師
愛好 : 旅遊
個性 : 開朗
使用年資 : 10
使用版本 : 2010
積分 : 1
經驗值 : 2231
威望值 : 18
注冊日期 : 2011-01-03
藍鵲576號
串連貼紙成功 女 處女座 豬

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 bozraz 于 2014-03-24, 10:08


bozraz
一般會員
一般會員

文章總數 : 32
年齡 : 32
來自 : 台灣台北
職業 : 建築
愛好 : 休息
個性 : 樸實
使用年資 : 8
使用版本 : 2008
經驗值 : 1642
威望值 : 12
注冊日期 : 2012-10-28
男 獅子座 鼠

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 key0420 于 2014-03-24, 10:29


key0420
中級會員
中級會員

文章總數 : 121
年齡 : 38
來自 : 彰化縣
職業 : 水電工程
愛好 : 培養興趣中
個性 : 隨和~內向
使用年資 : 3個寒暑
使用版本 : 2010
積分 : 9
經驗值 : 2843
威望值 : 199
注冊日期 : 2010-10-29
藍鵲101號
男 白羊座 馬

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 opensees520 于 2014-03-24, 12:03


opensees520
新手上路
新手上路

文章總數 : 3
年齡 : 47
來自 : 中壢
職業 : 教師
愛好 : CAD
個性 : 溫和
使用年資 : 25
使用版本 : 2013
經驗值 : 1071
威望值 : 15
注冊日期 : 2014-01-26
男 獅子座 雞

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 hsch0001 于 2014-03-25, 00:17

附件內為個人所了解的方式,第一次貼附件,若有錯誤請指教,謝謝。
 認同

hsch0001
初級會員
初級會員

文章總數 : 95
年齡 : 45
來自 : 新北市
職業 : 製造業
愛好 : 養魚、種花、新事物
個性 : 實在
使用年資 : 5
使用版本 : 2014/2015
積分 : 1
經驗值 : 2109
威望值 : 48
注冊日期 : 2012-02-28
2D基礎函授 2D進階函授 顧問外掛程式 經典問與答讀者 男 摩羯座 狗

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 a8902020 于 2014-03-25, 01:23

個人兩個步驟
1.先選定要變更的文字

2.再用性質變更圖層跟文字即可

a8902020
初級會員
初級會員

文章總數 : 60
年齡 : 37
來自 : 台中市
職業 : 繪圖工程師
愛好 : 運動
個性 : 中庸
使用年資 : 10
使用版本 : 2010
積分 : 2
經驗值 : 2465
威望值 : 96
注冊日期 : 2011-01-06
男 雙子座 羊

https://www.facebook.com/chenhsiung.lin

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 qaz6605 于 2014-03-25, 01:24


qaz6605
初級會員
初級會員

文章總數 : 149
年齡 : 38
來自 : 台南市
職業 : 繪圖員
愛好 : 有關電腦的
個性 : 外向
使用年資 : 剛剛初道
使用版本 : 2006
積分 : 2
經驗值 : 3550
威望值 : 82
注冊日期 : 2008-12-31
經典問與答讀者 藍鵲285號
男 處女座 馬

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 kx0606 于 2014-03-25, 02:21

1.選全部>qselect>圖層>tex1

2.esc>select>r>中間不需要的排除選取

3.圖層下拉選單改tex2

4.性質工具列裡面文字內容改H692x300-A

完成


Tiger&蘋果爸 寫到:感謝啦 恭喜獲選最佳解答!< 積分 +1>
[公告]關於團隊成員的回文及貢獻

kx0606
新手上路
新手上路

文章總數 : 2
年齡 : 34
來自 : 台中
職業 : 機械設計繪圖
愛好 : 電腦
個性 : 開朗
使用年資 : 10
使用版本 : 2002
積分 : 1
最佳解答 : 1
經驗值 : 1043
威望值 : 12
注冊日期 : 2014-02-17
男 雙子座 狗

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 anna6477 于 2014-03-25, 02:22


anna6477
初級會員
初級會員

文章總數 : 35
年齡 : 41
來自 : 新北市板橋
職業 : 水電繪圖
愛好 : 旅遊
個性 : 樂觀善良
使用年資 : 10
使用版本 : 2012
積分 : 1
最佳解答 : 1
經驗值 : 2154
威望值 : 12
注冊日期 : 2011-06-29
女 巨蟹座 兔

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 gt.adan 于 2014-03-25, 03:20

第一次做題~~~


gt.adan
初級會員
初級會員

文章總數 : 58
年齡 : 39
來自 : 彰化
職業 : 五金製造
愛好 : 研發
個性 : 和群、有耐心
使用年資 : 3年
使用版本 : 2006
積分 : 4
經驗值 : 2177
威望值 : 95
注冊日期 : 2011-11-11
經典問與答讀者 藍鵲372號
男 獅子座 蛇

回頂端 向下

CAD繪圖作業3解答

發表 由 asianic 于 2014-03-25, 03:37


asianic
一般會員
一般會員

文章總數 : 22
年齡 : 47
來自 : 新竹
職業 : 電子工程
愛好 : 遊山玩水
個性 : 開朗
使用年資 : 4個月
使用版本 : 2012
經驗值 : 1860
威望值 : 60
注冊日期 : 2012-03-14
藍鵲520號
男 獅子座 雞

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 jhhwang338899 于 2014-03-25, 05:49


jhhwang338899
新手上路
新手上路

文章總數 : 7
年齡 : 56
來自 : 台中
職業 :
愛好 : CAD
個性 : 閱讀
使用年資 : 10
使用版本 : 2008
經驗值 : 1972
威望值 : 12
注冊日期 : 2011-08-22
男 摩羯座 豬

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 yangchung123 于 2014-03-25, 08:19


yangchung123
一般會員
一般會員

文章總數 : 58
年齡 : 48
來自 : 桃園縣
職業 : 環境工程
愛好 : 健行
個性 : 隨和
使用年資 : 5年
使用版本 : 2008
經驗值 : 1435
威望值 : 30
注冊日期 : 2013-09-22
男 雙子座 猴

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 ming327 于 2014-03-26, 03:19


ming327
新手上路
新手上路

文章總數 : 2
年齡 : 39
來自 : 台南
職業 : 營造、AutoCAD講師
愛好 : 設計繪圖
個性 : 內向
使用年資 : 10
使用版本 : 2010
經驗值 : 1178
威望值 : 6
注冊日期 : 2013-09-29
男 白羊座 蛇

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 Tiger&蘋果爸 于 2014-03-26, 07:37

看到很多朋友使用「快速選取」,這的確是一個好方法!
這次我分享了二種方式:
1.「預先選取 SELECT」+「多邊形窗選 WP
2. AutoCAD 2015版本的「按住並拖曳套索
大家試試何者比較快~
感恩喔

影片步驟


根據回答順序有三位會員朋友,均已經獲得「最佳解答」及「積分1」囉。
請期待下次的測驗習題,難度會慢慢增加,歡迎大家來練習喔~
 謝謝囉

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16355
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60157
威望值 : 12084
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 changcjj 于 2014-03-27, 01:22

哇~ 蘋果爸這招真快

我還在用 快速選取 去換  相比之下 真的差距很多啊~~~ 愛哭

changcjj
初級會員
初級會員

文章總數 : 39
年齡 : 32
來自 : 新北市
職業 : 工程師(設備、管線)
愛好 : 運動
個性 : 幽默風趣
使用年資 : 唸書至今
使用版本 : 2010
積分 : 2
最佳解答 : 2
經驗值 : 1443
威望值 : 98
注冊日期 : 2013-08-30
經典問與答讀者 男 金牛座 鼠

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 Tiger&蘋果爸 于 2014-03-27, 01:25

changcjj 寫到:哇~ 蘋果爸這招真快

我還在用 快速選取 去換  相比之下 真的差距很多啊~~~
別這麼說~
「快速選取」也很方便啦~
 竊喜

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16355
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60157
威望值 : 12084
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 yangchung123 于 2014-03-28, 07:13

太完美了,原來還有這一招,又學到了!感謝蘋果爸的教學!

yangchung123
一般會員
一般會員

文章總數 : 58
年齡 : 48
來自 : 桃園縣
職業 : 環境工程
愛好 : 健行
個性 : 隨和
使用年資 : 5年
使用版本 : 2008
經驗值 : 1435
威望值 : 30
注冊日期 : 2013-09-22
男 雙子座 猴

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 Tiger&蘋果爸 于 2014-03-28, 07:32

yangchung123 寫到:太完美了,原來還有這一招,又學到了!感謝蘋果爸的教學!
別客氣~大家有"撇步"一起分享上來吧~
 嘻嘻

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16355
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60157
威望值 : 12084
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [測驗已完成]CAD繪圖作業3

發表 由 judyyai 于 2014-03-30, 04:26

看到蘋爸用2015的方法好快
但是我用2010,所以我想用快速選取以外的功能
剛剛研究出如下

1.ctrl+shift+p 快速性質面板 打開(ps.F3鎖點先關閉 避免點到其他鎖點)
2.ctrl+1 性質打開
3.點性質面板"選取物件"功能鍵
4.選取 打"wp" 選取方式同蘋爸的作法(完全框選要修改文字)
5.按"enter"鍵 可以開啟"快速性質面板"
6.挑選"文字"類型
7.改變圖層為TEX2
8.改變內容為H692X300-A 按下"ENTER"鍵
9.完成


隱藏影片 竊喜

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26672
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇
