AutoCAD 2016 新功能介紹(繁體中文)

上一篇主題 下一篇主題 向下

AutoCAD 2016 新功能介紹(繁體中文)

發表 由 Tiger&蘋果爸 于 2015-03-27, 04:21

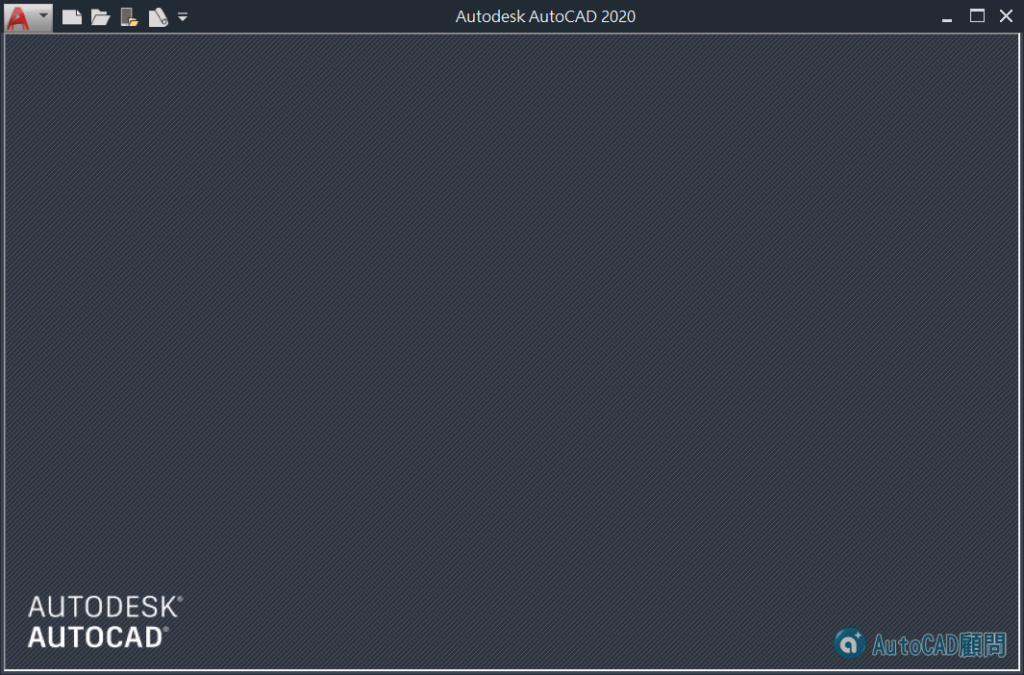

1.控制「開始」頁籤的顯示
STARTMODE (系統變數) 設定為0 >> 關閉「開始」頁籤

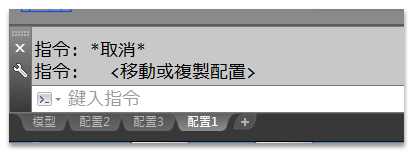

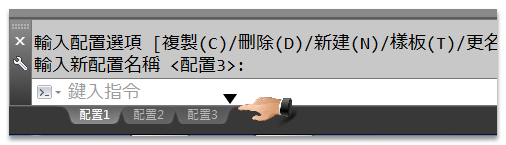

2.新增/移動「配置」頁籤(2015以上版本)




3.檔案儲存格式
維持 AutoCAD 2013 圖面格式(2013~2016版本)


4.選取效果的顏色
列示可套用於選取效果的顏色設定。您可以選擇清單中的其中一種顏色,或是在「選取顏色」對話方塊中選擇其中一種 AutoCAD 顏色索引 (ACI) 顏色。(SELECTIONEFFECTCOLOR 系統變數)

影片操作:AutoCAD 2016 預覽顯示效果-2D新功能

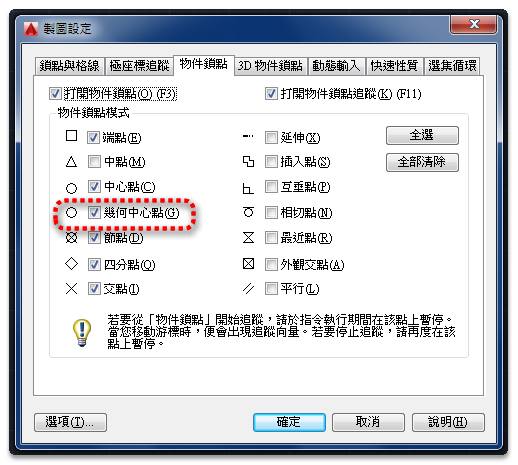

5.物件鎖點:幾何中心點(gcen)
鎖點至任何封閉聚合線和雲形線的形心。


影片操作:AutoCAD 2016 文字框及幾何中心點-2D新功能

6.MOVE/COPY指令預覽

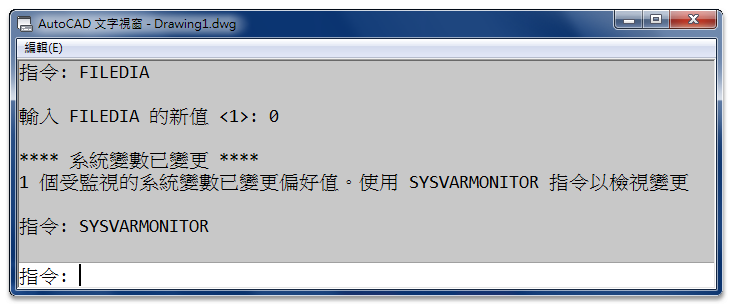

7.「系統變數監視器」對話方塊
包含系統變數清單,並視需要提供檢視及變更值的存取權限。

▼SYSVARMONITOR指令:

▼啟用通知


8.標註增強
智慧標註自動為您選取的物件選取適用的標註類型,並顯示與該標註類型對應的提示。


▼DIMLAYER (系統變數):指定新標註的預設圖層。

影片操作:AutoCAD 2016 智慧標註-2D新功能

9.多行文字
使用「性質」選項板,打開文字框

影片操作:AutoCAD 2016 文字框及幾何中心點-2D新功能

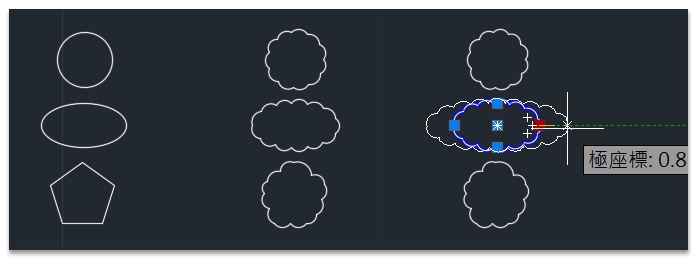

10.修訂雲形增強
將物件 (如圓、橢圓、聚合線或雲形線) 轉換為修訂雲形。並且可以透過掣點拉伸修訂雲形,以及使用「修改」副選項加入或移除既有修訂雲形範圍。


影片操作:AutoCAD 2016 修訂雲形線-2D新功能

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60110
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: AutoCAD 2016 新功能介紹(繁體中文)

發表 由 exuviation 于 2015-03-27, 07:53

這次的變動比較有感的是智慧標註,需要稍微微的習慣一下~
其它好像跟 ver.2015 差不多。

exuviation
初級會員
初級會員

文章總數 : 56
年齡 : 33
來自 : Taipei
職業 : 營造
愛好 : learn
個性 : 樂觀
使用年資 : Novice
使用版本 : 2016
積分 : 2
經驗值 : 2504
威望值 : 51
注冊日期 : 2010-10-12
藍鵲95號
男 獅子座 豬

回頂端 向下

回復: AutoCAD 2016 新功能介紹(繁體中文)

發表 由 y120409796 于 2015-03-27, 08:27

細微變動!

y120409796
一般會員
一般會員

文章總數 : 14
年齡 : 49
來自 : 台北市
職業 : 建築
愛好 : 看電影
個性 : 隨和
使用年資 : 10年
使用版本 : 2014
經驗值 : 944
威望值 : 0
注冊日期 : 2014-06-23
男 水瓶座 馬

回頂端 向下

回復: AutoCAD 2016 新功能介紹(繁體中文)

發表 由 djh1006 于 2015-03-28, 08:05

我覺得對我比較實用的是DIMLAYER (系統變數):指定新標註的預設圖層
謝謝蘋果爸的分享

djh1006
中級會員
中級會員

文章總數 : 156
年齡 : 45
來自 : 彰化縣員林鎮中山路二段369巷二弄15-14號
職業 : 沖壓模具設計工程師
愛好 : UG,SOLIDWORKS,AUTOCAD 2D,autolisp
個性 : 內向偏外
使用年資 : 18以上
使用版本 : 2014
積分 : 6
經驗值 : 3083
威望值 : 294
注冊日期 : 2011-06-16
男 獅子座 豬

回頂端 向下

回復: AutoCAD 2016 新功能介紹(繁體中文)

發表 由 lc0309 于 2015-03-30, 02:52

請問2016修改成傳統工具列如何修改?

lc0309
一般會員
一般會員

文章總數 : 30
年齡 : 50
來自 : 台東
職業 : 設計師
愛好 : 電腦,音樂
個性 : 隨和
使用年資 : 10
使用版本 : 2014
經驗值 : 829
威望值 : 21
注冊日期 : 2015-02-12
男 雙魚座 馬

回頂端 向下

回復: AutoCAD 2016 新功能介紹(繁體中文)

發表 由 VREA 于 2015-03-30, 08:14

謝謝蘋果爸分享,
2016的幾何中心點(gcen)與雲朵修改,真的是讓CAD再聰明些
希望這對畫圖便利性有幫助,謝謝!

VREA
一般會員
一般會員

文章總數 : 15
年齡 : 40
來自 : 高雄市
職業 : 建築
愛好 : 戶外運動
個性 : 活潑
使用年資 : 16
使用版本 : 2012
經驗值 : 2172
威望值 : 12
注冊日期 : 2011-02-22
女 摩羯座 兔

回頂端 向下

回復: AutoCAD 2016 新功能介紹(繁體中文)

發表 由 Tiger&蘋果爸 于 2015-03-30, 08:38

djh1006 寫到:我覺得對我比較實用的是DIMLAYER (系統變數):指定新標註的預設圖層
謝謝蘋果爸的分享
早期都靠自己指定「新標註的預設圖層」,2016終於加入囉~


lc0309 寫到:請問2016修改成傳統工具列如何修改?
請看教學>>AutoCAD 2016 新增「AutoCAD 典型」工作區


VREA 寫到:謝謝蘋果爸分享,
2016的幾何中心點(gcen)與雲朵修改,真的是讓CAD再聰明些
希望這對畫圖便利性有幫助,謝謝!
幾何中心點真的是不錯用~
竊喜

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60110
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: AutoCAD 2016 新功能介紹(繁體中文)

發表 由 poiuyy 于 2015-04-15, 14:05

哇!正好看到我想學的,感謝蘋果爸

poiuyy
一般會員
一般會員

文章總數 : 144
年齡 : 42
來自 : 台中
職業 : 小監
愛好 : 電影
個性 : 中庸
使用年資 : 5
使用版本 : 2010
經驗值 : 1517
威望值 : 60
注冊日期 : 2014-06-24
藍鵲656號
男 天秤座 虎

回頂端 向下

回復: AutoCAD 2016 新功能介紹(繁體中文)

發表 由  于 2015-05-04, 07:52

想請問一下,AutoCAD2016版本的狀態列,如何改成中文,因為圖示好難學習喔,新面板又不太習慣 暈倒

一般會員
一般會員

文章總數 : 26
年齡 : 31
來自 : 台中
職業 : 自由
愛好 : 畫圖
個性 : 內向
使用年資 : 新手初學
使用版本 : 新手初學
經驗值 : 1104
威望值 : 6
注冊日期 : 2014-03-13
女 雙魚座 牛

回頂端 向下

回復: AutoCAD 2016 新功能介紹(繁體中文)

發表 由 Tiger&蘋果爸 于 2015-05-04, 09:48

瑱 寫到:想請問一下,AutoCAD2016版本的狀態列,如何改成中文,因為圖示好難學習喔,新面板又不太習慣
現在新版本已經無法改回「文字顯示」。
可能要多多習慣圖示。
認同

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60110
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: AutoCAD 2016 新功能介紹(繁體中文)

發表 由 BC27 于 2015-06-15, 06:18

小弟想請教下2015有無方法關去「開始」頁籤

BC27
一般會員
一般會員

文章總數 : 44
年齡 : 26
來自 : HK
職業 : 繪圖員
愛好 : 踢足球
個性 : 開朗
使用年資 : 3
使用版本 : 2013
經驗值 : 1754
威望值 : 0
注冊日期 : 2012-11-10
男 處女座 馬

回頂端 向下

回復: AutoCAD 2016 新功能介紹(繁體中文)

發表 由 Tiger&蘋果爸 于 2015-06-16, 02:49

BC27 寫到:小弟想請教下2015有無方法關去「開始」頁籤
2015版本,STARTUP系統變數設為0。
PS:若是2016版本,還需要將STARTMODE系統變數設為0。
竊喜

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60110
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下
