[練習]籃球範例

上一篇主題 下一篇主題 向下

[練習]籃球範例

發表 由 Tiger&蘋果爸 于 2016-06-17, 12:46

最近NBA總冠軍賽,真是好緊張,大家覺得誰會贏啊~
還有亞洲籃球神童林書豪也回台灣囉!

趁這次機會來製作練習用AutoCAD 3D建模,這個籃球範例也是一個很好的練習!
一樣強化您「UCS工作面」運用,並且搭配使用「圖層及物件隔離」方式建構,可以從中學習到很多技巧喔~


影片教學步驟我有放慢速度,關鍵需要先畫出籃球上的紋路,然後再來實體化!


方法有很多種,論壇教學供大家參考,有其他方式也歡迎您的熱情分享~


請記得說明以下事項(參與練習的朋友將獲得 威望值+6): 答對了
最具特色或是創意的會員朋友可以獲得積分1喔!
1.3d成品圖片
2.建模所用到的指令(大概就好)
3.使用的AutoCAD版本
4.建模所需時間
5.您的意見補充



※播放時影片畫質可以選擇720P播放較清楚


影片步驟




2016.06.20新增彩現(渲染)照片及影片








彩現(渲染)影片步驟


想要練習的朋友可以自行搜尋材質,或是用論壇提供的籃球材質下載!
害羞
附件
籃球材質下載.zip 您無權下載這里的附件。(157 Kb) 下載 64 次


Tiger&蘋果爸 在 2016-06-20, 10:33 作了第 3 次修改 (原因 : 新增彩現(渲染)影片)

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16359
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60180
威望值 : 12084
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]籃球範例

發表 由 yymg1973 于 2016-06-19, 16:53

1.3d成品圖片


2.建模所用到的指令:circle/rotate/sweep/sphere/subtract

3.使用的AutoCAD版本:2012

4.建模所需時間:20min

5.您的意見補充:無

yymg1973
中級會員
中級會員

文章總數 : 127
年齡 : 37
來自 : 桃園縣
職業 : 助理工程員
愛好 : 跟團旅遊
個性 : 有一點龜毛
使用年資 : 3年
使用版本 : 2008
積分 : 8
經驗值 : 3191
威望值 : 153
注冊日期 : 2009-05-18
經典問與答讀者 藍鵲309號
2009聚會勳章 2012聚會勳章 2014聚會勳章 2015聚會勳章 2016聚會勳章 男 雙魚座 羊

回頂端 向下

回復: [練習]籃球範例

發表 由 Tiger&蘋果爸 于 2016-06-20, 10:36

yymg1973 寫到:1.3d成品圖片
2.建模所用到的指令:circle/rotate/sweep/sphere/subtract
3.使用的AutoCAD版本:2012
4.建模所需時間:20min
5.您的意見補充:無
真的很棒~
再來試試貼材質吧~
竊喜

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16359
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60180
威望值 : 12084
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]籃球範例

發表 由 rocklulu 于 2016-06-20, 10:59

謝謝

rocklulu
新手上路
新手上路

文章總數 : 5
年齡 : 40
來自 : 台南
職業 : cnc 加入
愛好 : 打籃球
個性 : 穩重
使用年資 : all day
使用版本 : 2008
經驗值 : 2591
威望值 : 0
注冊日期 : 2009-11-16
男 天蝎座 龍

回頂端 向下

回復: [練習]籃球範例

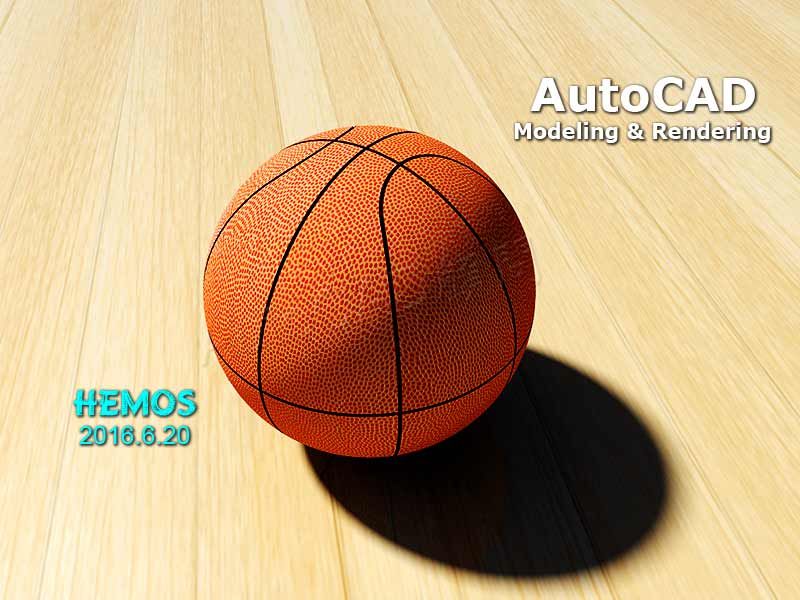

發表 由 HEMOS 于 2016-06-20, 13:49
