[討論]統計圖示

向下

[討論]統計圖示

發表 由 藤崽子 于 2016-07-08, 10:17

各位大大您好:

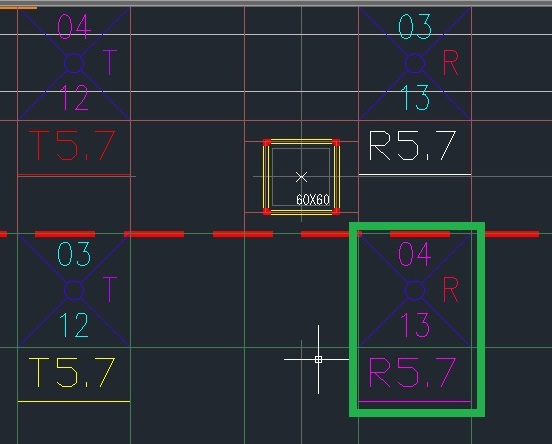

小弟我想幫爸爸一個忙,統計圖1上面綠色框框所框起來的圖示。
所要統計的範圍則是在圖2的部分。

之前上網爬文過,由於他不是一般的圖件,所以很難去作業。
不知道各位大大有甚麼好方法可以幫忙。

新手上路,如果對於問題有甚麼不清楚的地方,還麻煩各位大大提出來,好讓我快速的解決我爸爸的問題,讓他工作更有效率。謝謝。



avatar
藤崽子
一般會員
一般會員

文章總數 : 4
年齡 : 23
來自 : 台中市
職業 : 學生
愛好 : 運動、閱讀
個性 : 開朗
使用年資 : 新手初學
使用版本 : 新手初學
經驗值 : 871
威望值 : 6
注冊日期 : 2016-07-04
男 天秤座 豬

回頂端 向下

回復: [討論]統計圖示

發表 由 Tiger&蘋果爸 于 2016-07-10, 22:51

不太明白你要計算統計什麼圖面物件!
請再詳細描述一下,比較能提供步驟供您參考~
若可以請上傳局部DWG圖檔,一般都是計算數量或面積等等~
竊喜

____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 17997
年齡 : 42
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 69038
威望值 : 13382
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

謝謝

發表 由 藤崽子 于 2016-07-14, 21:14

Tiger&蘋果爸 寫到:不太明白你要計算統計什麼圖面物件!
請再詳細描述一下,比較能提供步驟供您參考~
若可以請上傳局部DWG圖檔,一般都是計算數量或面積等等~
竊喜

@tiger&蘋果爸  您好

打個比方 就像第一張圖綠色框框所標示出來的地方 有 04 R 13 R5.7 這幾個數字是一組的 而04 R5.7是固定的數字 我要如何單純的找到 04 R5.7 這樣的組合配出來的數量呢 ?  (PS R 13 是任意變更的 )

不好意思 我不會使用局部圖檔上傳耶 :(

還麻煩 蘋果爸 和 各位網友幫幫忙 :(
avatar
藤崽子
一般會員
一般會員

文章總數 : 4
年齡 : 23
來自 : 台中市
職業 : 學生
愛好 : 運動、閱讀
個性 : 開朗
使用年資 : 新手初學
使用版本 : 新手初學
經驗值 : 871
威望值 : 6
注冊日期 : 2016-07-04
男 天秤座 豬

回頂端 向下

回復: [討論]統計圖示

發表 由 Tiger&蘋果爸 于 2016-07-15, 09:37

你的固定數字是圖塊的話,就可以計算「圖塊」數量!
如果是純文字就很困難...或許可以試試「萃取資料」!
[影片]資料萃取文字

上傳DWG方式請參考>>「教學」論壇上傳附件功能


____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 17997
年齡 : 42
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 69038
威望值 : 13382
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

謝謝

發表 由 藤崽子 于 2016-07-15, 12:47

Tiger&蘋果爸 寫到:你的固定數字是圖塊的話,就可以計算「圖塊」數量!
如果是純文字就很困難...或許可以試試「萃取資料」!
[影片]資料萃取文字

上傳DWG方式請參考>>「教學」論壇上傳附件功能


不好意思 真的一點基礎都沒有
我嘗試過用萃取文字的部分,不過這個檔案似乎已經把我要計算的東西變成完整的一個圖塊了。
這次我附上檔案還請蘋果爸跟各位大大幫幫忙 火冒三丈
ps 不知道我有沒有表達清楚我需要算甚麼 ?  有任何的疑惑 還請各位大大幫幫忙 ( 我已經在努力學習中 :((  )
附件
count.zip 您無權下載這里的附件。(607 Kb) 下載 9 次
avatar
藤崽子
一般會員
一般會員

文章總數 : 4
年齡 : 23
來自 : 台中市
職業 : 學生
愛好 : 運動、閱讀
個性 : 開朗
使用年資 : 新手初學
使用版本 : 新手初學
經驗值 : 871
威望值 : 6
注冊日期 : 2016-07-04
男 天秤座 豬

回頂端 向下

回復: [討論]統計圖示

發表 由 Tiger&蘋果爸 于 2016-07-15, 13:51

藤崽子 寫到: 而04 R5.7是固定的數字 我要如何單純的找到 04 R5.7 這樣的組合配出來的數量呢 ?
恐怕沒有辦法,因為04是「屬性圖塊」及R5.7是「多行文字」,分開2個物件無法一起萃取...

試過Atsai前輩的 [討論]分享圖塊屬性萃取程式-單一類別圖塊!!
只能萃取到04是「屬性圖塊」!
嘆氣

____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 17997
年齡 : 42
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 69038
威望值 : 13382
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [討論]統計圖示

發表 由 Atsai 于 2016-07-21, 11:38

Tiger&蘋果爸 寫到:
藤崽子 寫到: 而04 R5.7是固定的數字 我要如何單純的找到 04 R5.7 這樣的組合配出來的數量呢 ?
恐怕沒有辦法,因為04是「屬性圖塊」及R5.7是「多行文字」,分開2個物件無法一起萃取...

試過Atsai前輩的 [討論]分享圖塊屬性萃取程式-單一類別圖塊!!
只能萃取到04是「屬性圖塊」!
嘆氣

樓主的圖檔中,文字部份只會在圖塊的上、下方,也只能利用圖塊的位置
在一定範圍內用(ssget "c" pts pte)的方式去抓文字內容了,下面的lisp
只能針對上面的這張圖,沒有什麼通用性。

樓主的圖要先炸一炸才可以用。

指令:cts
附件
cts.zip 您無權下載這里的附件。(2 Kb) 下載 7 次
avatar
Atsai
中級會員
中級會員

文章總數 : 133
年齡 : 43
來自 : 台中
職業 : 工程
愛好 : 看漫畫
個性 : 樂天
使用年資 : 10
使用版本 : 2010
AutoCAD基礎篇等級 : 10星級
積分 : 8
經驗值 : 3412
威望值 : 391
注冊日期 : 2012-04-06
男 金牛座 兔

回頂端 向下

回復: [討論]統計圖示

發表 由 Tiger&蘋果爸 于 2016-08-09, 10:43

Atsai 寫到:樓主的圖檔中,文字部份只會在圖塊的上、下方,也只能利用圖塊的位置
在一定範圍內用(ssget "c" pts pte)的方式去抓文字內容了,下面的lisp
只能針對上面的這張圖,沒有什麼通用性。
樓主的圖要先炸一炸才可以用。
指令:cts
謝謝Atsai前輩無私分享!
讚啦!!
