[練習]繪圖小技巧20

上一篇主題 下一篇主題 向下

[練習]繪圖小技巧20

發表 由 Tiger&蘋果爸 于 2017-08-01, 08:00

努力中  任務:請查詢圖面中編號矩型之面積。最具效率或節省步驟的朋友們可以獲得「積分+1」,請各位朋友把握機會!
(註:一般會員得到積分1可以升等為初級會員)。

▼範例圖:


▼範例完成圖:


感激 ※每個人及公司的作法均不同,希望大家可以先分享自己的作法,再來看以下我分享的方式!
練習完成後請說明「步驟」、「貼圖」,回答的會員朋友可以得到(威望值 +6)

範例DWG檔案下載(2004圖面格式):
https://goo.gl/qfVDsA


步驟分享:我的方式日後再補上影片,請記得關注此主題~
請先回覆您的方式再來看我的秘技吧(*回覆可見*)



AutoCAD 填充線算面積-面積修改


Tiger&蘋果爸 在 2017-08-04, 06:42 作了第 1 次修改

____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 17061
年齡 : 41
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 63854
威望值 : 12639
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i11.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

面積計算

發表 由 sancson 于 2017-08-01, 08:49

第一次用螢幕錄影,忘了關掉麥克風,所以重新編輯了一次!
我只會使用這樣的方式!
步驟一:先於圖面分別填入填充線
步驟二:於表格處,按滑鼠右鍵,並點選插入→編輯功能變數
步驟三:篩選以物件為篩選類型
步驟四:點選圖面參考物件→選擇填充線
步驟五:調整精確度 0.00
步驟六:其他格式→勾選零抑制→確定
重複上述步驟,即可簡單面積計算!
以上是我的方法!

Tiger&蘋果爸 寫到:讚啦!! 謝謝參與練習~< 積分 +1、威望 +6>
[公告]關於團隊成員的回文及貢獻


sancson 在 2017-08-03, 07:54 作了第 1 次修改
avatar
sancson
初級會員
初級會員

文章總數 : 14
年齡 : 34
來自 : 台北
職業 : 繪圖員
愛好 : 攝影
個性 : 古怪
使用年資 : 2YEARS
使用版本 : 2008
積分 : 1
經驗值 : 2925
威望值 : 6
注冊日期 : 2009-10-17
男 天秤座 狗

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 poiuyy 于 2017-08-02, 07:06


http://youtu.be/AuKBYT44cFI?hd=1

第一次使用,最陽春ㄉ方法
1.現設定圖層,個別歸類
2.指令AREA,點選個別物件,累加面積
3.個別填入數據

Tiger&蘋果爸 寫到:讚啦!! 謝謝參與練習~< 積分 +1、威望 +6>
[公告]關於團隊成員的回文及貢獻
avatar
poiuyy
初級會員
初級會員

文章總數 : 169
年齡 : 42
來自 : 台中
職業 : 小監
愛好 : 電影
個性 : 中庸
使用年資 : 5
使用版本 : 2010
積分 : 1
經驗值 : 1866
威望值 : 72
注冊日期 : 2014-06-24
藍鵲656號
男 天秤座 虎

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 Tiger&蘋果爸 于 2017-08-02, 10:32

sancson 寫到:我只會使用這樣的方式!
步驟一:先於圖面分別填入填充線
步驟二:於表格處,按滑鼠右鍵,並點選插入→編輯功能變數
步驟三:篩選以物件為篩選類型
步驟四:點選圖面參考物件→選擇填充線
步驟五:調整精確度 0.00
步驟六:其他格式→勾選零抑制→確定
重複上述步驟,即可簡單面積計算!
以上是我的方法!
填充線這方法真的很不錯~
偷笑

poiuyy 寫到:第一次使用,最陽春ㄉ方法
1.現設定圖層,個別歸類
2.指令AREA,點選個別物件,累加面積
3.個別填入數據
這方式也很棒,記得80A的面積要扣掉250A、250B及180C的面積!
可愛

____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 17061
年齡 : 41
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 63854
威望值 : 12639
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i11.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

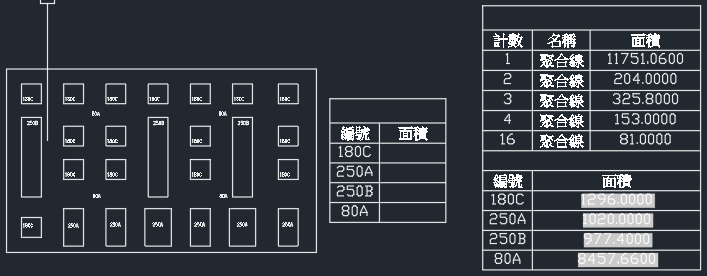

使用資料萃取

發表 由 BANANA111 于 2017-08-03, 08:48

使用資料萃取,再加以整理,剛加入論壇,不會操作流程,請見諒。
avatar
BANANA111
初級會員
初級會員

文章總數 : 6
年齡 : 59
來自 : 台灣台北
職業 : 木作
愛好 : 設計
個性 : 沉默
使用年資 : 5年
使用版本 : 2017
積分 : 1
經驗值 : 48
威望值 : 6
注冊日期 : 2017-07-29
男 雙魚座 狗

回頂端 向下

使用資料萃取

發表 由 BANANA111 于 2017-08-03, 09:37

使用資料萃取,這是完成圖
avatar
BANANA111
初級會員
初級會員

文章總數 : 6
年齡 : 59
來自 : 台灣台北
職業 : 木作
愛好 : 設計
個性 : 沉默
使用年資 : 5年
使用版本 : 2017
積分 : 1
經驗值 : 48
威望值 : 6
注冊日期 : 2017-07-29
男 雙魚座 狗

回頂端 向下

使用資料萃取

發表 由 BANANA111 于 2017-08-03, 12:17

使用資料萃取,補上操作過程。



Tiger&蘋果爸 寫到:讚啦!! 謝謝參與練習~< 積分 +1、威望 +6>
[公告]關於團隊成員的回文及貢獻
avatar
BANANA111
初級會員
初級會員

文章總數 : 6
年齡 : 59
來自 : 台灣台北
職業 : 木作
愛好 : 設計
個性 : 沉默
使用年資 : 5年
使用版本 : 2017
積分 : 1
經驗值 : 48
威望值 : 6
注冊日期 : 2017-07-29
男 雙魚座 狗

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 Atsai 于 2017-08-03, 13:32

1.全部聚合線轉面域(region)
2.各分組做面域聯集(union)->得到各分組的面積=>180C:1296,250A:1020,250B:977.4
3.用最外圍的面域差集(subtract)180C,250A,250B,得到80A:8757.66
avatar
Atsai
中級會員
中級會員

文章總數 : 115
年齡 : 42
來自 : 台中
職業 : 工程
愛好 : 看漫畫
個性 : 樂天
使用年資 : 10
使用版本 : 2010
AutoCAD基礎篇等級 : 10星級
積分 : 7
經驗值 : 2840
威望值 : 337
注冊日期 : 2012-04-06
男 金牛座 兔

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 TerryYuan 于 2017-08-03, 16:33


1.建立圖層


2.填充各面積 不要建立獨立填充線


3.資料萃取


4.只留填充部分


5.萃取


6.大功告成

影片檔 頭暈目眩

Tiger&蘋果爸 寫到:讚啦!! 謝謝參與練習~< 積分 +1、威望 +6>
[公告]關於團隊成員的回文及貢獻
avatar
TerryYuan
初級會員
初級會員

文章總數 : 6
年齡 : 33
來自 : 新北市
職業 : 設計工程師
愛好 : 學習新鮮事
個性 : 沉穩內斂
使用年資 : 3年
使用版本 : 2013-2016
積分 : 2
經驗值 : 307
威望值 : 18
注冊日期 : 2016-11-24
男 天秤座 豬

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 Tiger&蘋果爸 于 2017-08-04, 04:30

BANANA111 寫到:使用資料萃取,再加以整理,剛加入論壇,不會操作流程,請見諒。
這個讚!我也是使用資料萃取。
您的excel表格用公式一定很強~
讚啦!!

Atsai 寫到:1.全部聚合線轉面域(region)
2.各分組做面域聯集(union)->得到各分組的面積=>180C:1296,250A:1020,250B:977.4
3.用最外圍的面域差集(subtract)180C,250A,250B,得到80A:8757.66
面域方式真的太酷...我有時與會這樣快速取特定區域面積~
太帥啦

TerryYuan 寫到:1.建立圖層
2.填充各面積 不要建立獨立填充線
3.資料萃取
4.只留填充部分
5.萃取
個人認為你這方式最棒...因為我也是這樣做~
待會補上我的影片XD

ps:記得完成報到文章,即可升等初級會員。
謝謝囉

____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 17061
年齡 : 41
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 63854
威望值 : 12639
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i11.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 Tiger&蘋果爸 于 2017-08-04, 05:40

給大家出一個加考題...
如果設計變更,面積範圍有調整,大家會怎麼做呢?
疑問

找出解決方案,通常需要再考量後面的修改問題,這樣才不用再花一次時間喔~
*影片回覆可見*
答對了

____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 17061
年齡 : 41
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 63854
威望值 : 12639
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i11.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 amdhome 于 2017-08-04, 13:50

挖實在是太強了,感謝各位分享
avatar
amdhome
中級會員
中級會員

文章總數 : 97
年齡 : 36
來自 : 苗栗縣
職業 :
愛好 : 上論壇
個性 : 外向
使用年資 : 1年
使用版本 : 2006
積分 : 5
最佳解答 : 2
經驗值 : 3331
威望值 : 102
注冊日期 : 2009-12-21
藍鵲626號
串連貼紙成功 男 摩羯座 猴

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 TerryYuan 于 2017-08-05, 01:19

Tiger&蘋果爸 寫到:給大家出一個加考題...
如果設計變更,面積範圍有調整,大家會怎麼做呢?
疑問

找出解決方案,通常需要再考量後面的修改問題,這樣才不用再花一次時間喔~
*影片回覆可見*
答對了


利用填充線特性 作增減面積換算
1.減少面積:點選要減少的面積 點右鍵 填充線編輯 移除邊界 點選不要的面積

2.更新資料表格.完成

3.增加面積:點選要減少的面積 點右鍵 填充線編輯 加入物件 點選您要合併的面積

4.更新資料表格.完成  超開心
avatar
TerryYuan
初級會員
初級會員

文章總數 : 6
年齡 : 33
來自 : 新北市
職業 : 設計工程師
愛好 : 學習新鮮事
個性 : 沉穩內斂
使用年資 : 3年
使用版本 : 2013-2016
積分 : 2
經驗值 : 307
威望值 : 18
注冊日期 : 2016-11-24
男 天秤座 豬

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 Tiger&蘋果爸 于 2017-08-07, 02:39

TerryYuan 寫到:利用填充線特性 作增減面積換算
1.減少面積:點選要減少的面積 點右鍵 填充線編輯 移除邊界 點選不要的面積
2.更新資料表格.完成
3.增加面積:點選要減少的面積 點右鍵 填充線編輯 加入物件 點選您要合併的面積
4.更新資料表格.完成
讚啦!! 我們的方式如出一轍!
真是英雄所見略同!
過獎了

____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 17061
年齡 : 41
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 63854
威望值 : 12639
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i11.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 BANANA111 于 2017-08-07, 04:08

應用填充線,和系統變數做資料整理確實是最方便,有變動就可以更新。
avatar
BANANA111
初級會員
初級會員

文章總數 : 6
年齡 : 59
來自 : 台灣台北
職業 : 木作
愛好 : 設計
個性 : 沉默
使用年資 : 5年
使用版本 : 2017
積分 : 1
經驗值 : 48
威望值 : 6
注冊日期 : 2017-07-29
男 雙魚座 狗

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 Tiger&蘋果爸 于 2017-08-07, 05:51

BANANA111 寫到:應用填充線,和系統變數做資料整理確實是最方便,有變動就可以更新。
這也是一個很棒的方式喔~
讚啦!!

____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 17061
年齡 : 41
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 63854
威望值 : 12639
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i11.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 mosesyoung 于 2017-08-07, 15:29

學習中,感謝!
avatar
mosesyoung
新手上路
新手上路

文章總數 : 4
年齡 : 54
來自 : 內湖
職業 :
愛好 : 音樂
個性 : 耐操
使用年資 : 4年
使用版本 : 2009
經驗值 : 1958
威望值 : 6
注冊日期 : 2012-04-28
男 射手座 虎

回頂端 向下

回復: [練習]繪圖小技巧20

發表 由 h1rmitage 于 2017-08-11, 08:25

感謝分享!!!
avatar
h1rmitage
初級會員
初級會員

文章總數 : 34
積分 : 2
經驗值 : 2427
威望值 : 6
注冊日期 : 2011-05-25
2D基礎函授 藍鵲228號

回頂端 向下
