AutoCAD教學 幾何圖形習題02 Oooo-110 AutoCAD教學 幾何圖形習題02 Oo-2-110 AutoCAD教學 幾何圖形習題02 Ia15010 AutoCAD教學 幾何圖形習題02 Ziao1510 AutoCAD教學 幾何圖形習題02 BPl3tjj AutoCAD教學 幾何圖形習題02 Uos15010 AutoCAD教學 幾何圖形習題02 Uos15011

AutoCAD教學 幾何圖形習題02

向下

AutoCAD教學 幾何圖形習題02 Empty AutoCAD教學 幾何圖形習題02

發表 由 Tiger&蘋果爸 于 2018-01-17, 14:30

AutoCAD教學 幾何圖形習題02 042610
AutoCAD教學幾何圖形習題來囉~
有基礎的朋友可以自行先練習~
無基礎的朋友請參考我的影片教學~
更多其他繪圖方式歡迎一起討論!

任務:請求出斜線(黃色)面積(小數點2位)。
解答回覆可見 >>
練習的朋友請PO完成圖及回覆答案,可以獲得經驗值+6


▼影片步驟教學:


◆延伸閱讀文章 >> https://goo.gl/xvEZxL


Tiger&蘋果爸 在 2018-01-23, 20:19 作了第 1 次修改

____________________________________________________________________________________
AutoCAD教學 幾何圖形習題02 Oo-2-110 AutoCAD教學 幾何圖形習題02 Ia15010 AutoCAD教學 幾何圖形習題02 Ziao1510 AutoCAD教學 幾何圖形習題02 BPl3tjj
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 18574
年齡 : 43
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 72005
威望值 : 13727
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

AutoCAD教學 幾何圖形習題02 Empty 回復: AutoCAD教學 幾何圖形習題02

發表 由 rocksan 于 2018-01-17, 15:17

來練習看看,面積為2102.8475
AutoCAD教學 幾何圖形習題02 2018-010
rocksan
rocksan
初級會員
初級會員

文章總數 : 17
年齡 : 38
來自 : 台中
職業 : 機械設計
愛好 : 攝影
個性 : 喜愛學習新事物
使用年資 : 5
使用版本 : 2014 for mac
積分 : 2
經驗值 : 2161
威望值 : 24
注冊日期 : 2013-12-15
男 金牛座 雞

回頂端 向下

AutoCAD教學 幾何圖形習題02 Empty 回復: AutoCAD教學 幾何圖形習題02

發表 由 ltea57055 于 2018-01-17, 22:42

完成 竊喜
AutoCAD教學 幾何圖形習題02 0110
ltea57055
ltea57055
初級會員
初級會員

文章總數 : 53
年齡 : 26
來自 : 台灣嘉義
職業 : 模具工程師
愛好 : 玩遊戲,看影片、漫畫
個性 : 休閒過生活
使用年資 : 8年
使用版本 : 2005/2016
AutoCAD基礎篇等級 : 10星級
積分 : 1
經驗值 : 1026
威望值 : 84
注冊日期 : 2017-08-17
男 摩羯座 猴

回頂端 向下

AutoCAD教學 幾何圖形習題02 Empty 回復: AutoCAD教學 幾何圖形習題02

發表 由 HEMOS 于 2018-01-19, 03:31

答案:2102.85 (2102.8475)
以對稱鏡射的方式繪圖完成
AutoCAD教學 幾何圖形習題02 Autoca12
HEMOS
HEMOS
榮譽顧問
榮譽顧問

文章總數 : 847
年齡 : 46
來自 : 台北
職業 : 土木結構
愛好 : 攝影
個性 : 和善
使用年資 : 10年以上
使用版本 : AutoCAD 2014
積分 : 27
最佳解答 : 3
經驗值 : 8165
威望值 : 1611
回帖精華 : 1
注冊日期 : 2009-02-23
藍鵲38號
男 射手座 鼠

回頂端 向下

AutoCAD教學 幾何圖形習題02 Empty 回復: AutoCAD教學 幾何圖形習題02

發表 由 Tiger&蘋果爸 于 2018-01-19, 09:31

HEMOS 寫到:以對稱鏡射的方式繪圖完成
請問是在哪個步驟使用鏡射的方式!
疑問

____________________________________________________________________________________
AutoCAD教學 幾何圖形習題02 Oo-2-110 AutoCAD教學 幾何圖形習題02 Ia15010 AutoCAD教學 幾何圖形習題02 Ziao1510 AutoCAD教學 幾何圖形習題02 BPl3tjj
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 18574
年齡 : 43
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 72005
威望值 : 13727
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

AutoCAD教學 幾何圖形習題02 Empty 回復: AutoCAD教學 幾何圖形習題02

發表 由 HEMOS 于 2018-01-19, 14:39

Tiger&蘋果爸 寫到:
HEMOS 寫到:以對稱鏡射的方式繪圖完成
請問是在哪個步驟使用鏡射的方式!
疑問
哈,我懶的一直用TK,或是Fro... 輸座標數字
因為圖形對稱,我只畫一邊的R5,R10,切線和切圓,
另一邊就用鏡射的,最後再畫六邊形… 如此而已…
HEMOS
HEMOS
榮譽顧問
榮譽顧問

文章總數 : 847
年齡 : 46
來自 : 台北
職業 : 土木結構
愛好 : 攝影
個性 : 和善
使用年資 : 10年以上
使用版本 : AutoCAD 2014
積分 : 27
最佳解答 : 3
經驗值 : 8165
威望值 : 1611
回帖精華 : 1
注冊日期 : 2009-02-23
藍鵲38號
男 射手座 鼠

回頂端 向下

AutoCAD教學 幾何圖形習題02 Empty 回復: AutoCAD教學 幾何圖形習題02

發表 由 Tiger&蘋果爸 于 2018-01-19, 16:15

HEMOS 寫到:哈,我懶的一直用TK,或是Fro... 輸座標數字
因為圖形對稱,我只畫一邊的R5,R10,切線和切圓,
另一邊就用鏡射的,最後再畫六邊形… 如此而已…
哈哈...了解了!
原來那條鏡射中心線為135度
所以可以直接鏡射
我才在想說條件沒有給鏡射中心線角度,所以就用TK囉~
謝謝囉

____________________________________________________________________________________
AutoCAD教學 幾何圖形習題02 Oo-2-110 AutoCAD教學 幾何圖形習題02 Ia15010 AutoCAD教學 幾何圖形習題02 Ziao1510 AutoCAD教學 幾何圖形習題02 BPl3tjj
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 18574
年齡 : 43
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 72005
威望值 : 13727
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

AutoCAD教學 幾何圖形習題02 Empty 回復: AutoCAD教學 幾何圖形習題02

發表 由 haohao 于 2018-01-23, 10:44

AutoCAD教學 幾何圖形習題02 Izia12
練習練習
haohao
haohao
初級會員
初級會員

文章總數 : 106
年齡 : 39
來自 : TAIPEI
職業 : 儘量學
愛好 : 棒球
個性 : 溫和
使用年資 : 初學新手
使用版本 : 初學新手
積分 : 2
經驗值 : 3315
威望值 : 130
注冊日期 : 2012-02-07
顧問外掛程式 經典問與答讀者 藍鵲463號
2013勳章-2D/3D基礎 男 巨蟹座 猴

回頂端 向下

AutoCAD教學 幾何圖形習題02 Empty 回復: AutoCAD教學 幾何圖形習題02

發表 由 misol 于 2018-01-23, 15:29

面積=2102.85
AutoCAD教學 幾何圖形習題02 A2102_10
misol
misol
初級會員
初級會員

文章總數 : 123
年齡 : 67
來自 : 新竹
職業 : 建築
愛好 : CAD製圖
個性 : 一般
使用年資 : 15
使用版本 : 2011.2012
積分 : 3
經驗值 : 3506
威望值 : 220
注冊日期 : 2012-04-17
經典問與答讀者 藍鵲489號
男 水瓶座 兔

回頂端 向下

AutoCAD教學 幾何圖形習題02 Empty 回復: AutoCAD教學 幾何圖形習題02

發表 由 nature4791 于 2018-01-23, 16:13

面積為 2102.8475

AutoCAD教學 幾何圖形習題02 3310
nature4791
nature4791
初級會員
初級會員

文章總數 : 29
年齡 : 45
來自 : 台灣省 苗栗縣
職業 : 繪圖員
愛好 : 畫圖 攝影 音樂
個性 : 沉靜
使用年資 : 15年
使用版本 : 2016
積分 : 1
經驗值 : 752
威望值 : 48
注冊日期 : 2018-01-22
女 水瓶座 虎

回頂端 向下

AutoCAD教學 幾何圖形習題02 Empty 回復: AutoCAD教學 幾何圖形習題02

發表 由 HP_link 于 2018-01-23, 19:18

放寒假練習幾何圖殺時間~~
AutoCAD教學 幾何圖形習題02 Izia11
HP_link
HP_link
初級會員
初級會員

文章總數 : 17
年齡 : 20
來自 : 地球
職業 : 學生
愛好 : 有電的東西
個性 : 日久見人心
使用年資 : 新手初學
使用版本 : 新手初學
積分 : 1
經驗值 : 876
威望值 : 72
注冊日期 : 2017-08-03
男 射手座 虎

回頂端 向下

AutoCAD教學 幾何圖形習題02 Empty 回復: AutoCAD教學 幾何圖形習題02

發表 由 ronhwa0228 于 2018-01-25, 22:58

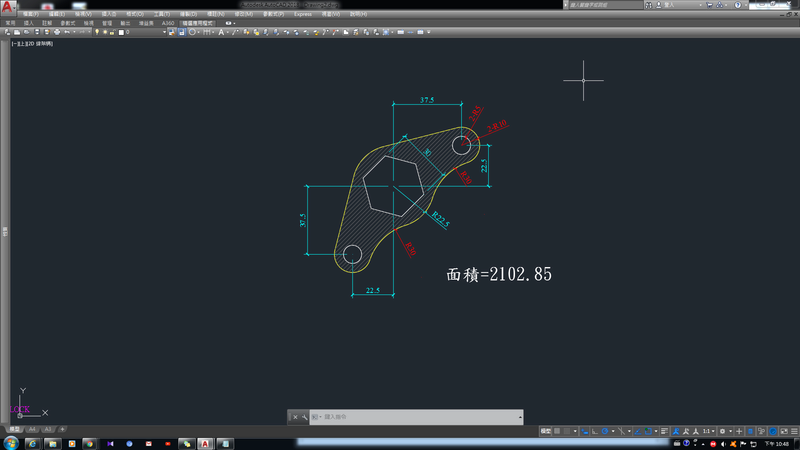

練習幾何圖形習題面積=2102.85
