請教製圖方面的事情

向下

請教製圖方面的事情 Empty 請教製圖方面的事情

發表 由 qing-47 于 2019-08-07, 10:20

不好意思~想請教各位先進們,因為剛好公司老闆叫我畫類似五金零件,但本人由於是室內設計系畢業,對於機械製圖這方面一竅不通。 愛哭
硬著頭皮稍微畫了一下,附上實體圖片跟我畫的cad圖,也請前輩們不吝嗇指導我~~(p.s:老闆只是叫我先畫畫看,尺寸方面可能會不準,抱歉)

實體圖:

請教製圖方面的事情 <a href=請教製圖方面的事情 20190811" />

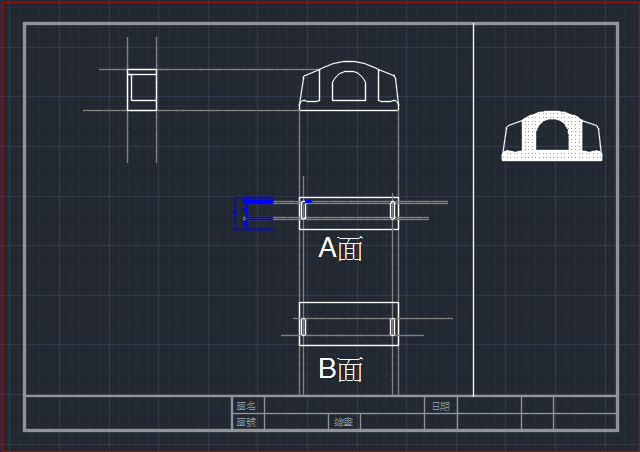

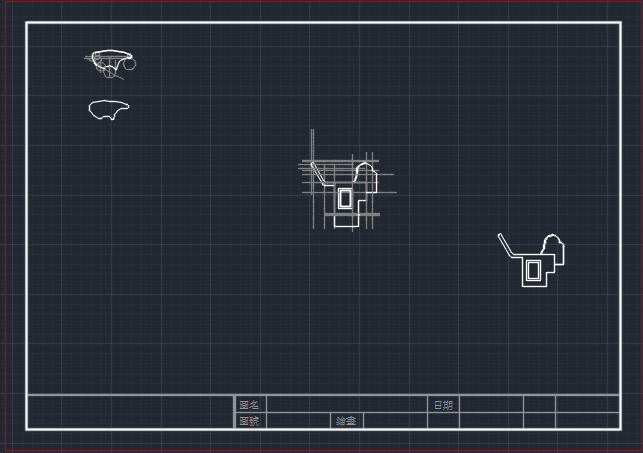

cad圖:

請教製圖方面的事情 <a href=請教製圖方面的事情 Su10" />

請教製圖方面的事情 <a href=請教製圖方面的事情 Su210" />


想請問:

1.這樣繪圖是否可行?
2.因為快有點畫不下去了,所以有哪個相關網站能讓我參考(像:機械製圖方面的)


唉......為什麼要找我畫這種東東阿.....?? 暈倒
qing-47
qing-47
一般會員
一般會員

文章總數 : 3
年齡 : 24
來自 : 台中
職業 : 室內設計
愛好 : 看書
個性 : 文靜
使用年資 : 4
使用版本 : 2016
經驗值 : 92
威望值 : 0
注冊日期 : 2019-08-06
女 雙子座 豬

回頂端 向下

請教製圖方面的事情 Empty 回復: 請教製圖方面的事情

發表 由 Tiger&蘋果爸 于 2019-08-07, 15:42

的確只能拍照再來描繪
但是尺寸都會誤差
真的只能像你這樣畫看看而已

____________________________________________________________________________________
請教製圖方面的事情 Oo-2-110 請教製圖方面的事情 Ia15010 請教製圖方面的事情 Ziao1510 請教製圖方面的事情 BPl3tjj
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 18662
年齡 : 43
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 72497
威望值 : 13792
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

請教製圖方面的事情 Empty 回復: 請教製圖方面的事情

發表 由 akioharuno 于 2019-08-08, 16:30

跟老闆申請一隻卡尺來用吧...
akioharuno
akioharuno
一般會員
一般會員

文章總數 : 43
年齡 : 29
來自 : 高雄
職業 : 結構繪圖
愛好 : 不知道
個性 : 都可以
使用年資 : 2
使用版本 : 2016
經驗值 : 586
威望值 : 93
注冊日期 : 2018-12-31
男 摩羯座 蛇

回頂端 向下

請教製圖方面的事情 Empty 回復: 請教製圖方面的事情

發表 由 qing-47 于 2019-08-08, 17:42

感謝蘋果爸跟akioharuno的回覆!

想請教一下,如果要測量下面兩張的尺寸(尤其是弧度跟圓角部分那邊)該用什麼工具??

感激不盡!!

請教製圖方面的事情 <a href=請教製圖方面的事情 20190812" />

請教製圖方面的事情 <a href=請教製圖方面的事情 20190813" />
qing-47
qing-47
一般會員
一般會員

文章總數 : 3
年齡 : 24
來自 : 台中
職業 : 室內設計
愛好 : 看書
個性 : 文靜
使用年資 : 4
使用版本 : 2016
經驗值 : 92
威望值 : 0
注冊日期 : 2019-08-06
女 雙子座 豬

回頂端 向下

請教製圖方面的事情 Empty 回復: 請教製圖方面的事情

發表 由 akioharuno 于 2019-08-08, 23:24

去買隻卡尺吧...
akioharuno
akioharuno
一般會員
一般會員

文章總數 : 43
年齡 : 29
來自 : 高雄
職業 : 結構繪圖
愛好 : 不知道
個性 : 都可以
使用年資 : 2
使用版本 : 2016
經驗值 : 586
威望值 : 93
注冊日期 : 2018-12-31
男 摩羯座 蛇

回頂端 向下
