*未回應*[問題]誰可以敎我ㄚ系統座標

上一篇主題 下一篇主題 向下

*未回應*[問題]誰可以敎我ㄚ系統座標

發表 由 黃名軒 于 2009-07-12, 09:13

我ㄉ問題是2008CAD例
當我在圖上隨便利用矩形畫出297,210ㄉ長方形再用偏移向外移5公分便成外框是305,215
我要同時移動這2ㄍ框怎樣移動到正確位置?在用圖塊預覽出來
我要鎖定為標在x,y上正確方位怎樣用

當我在圖上隨便利用矩形畫出297,210ㄉ長方形再用偏移向外移5公分便成外框是305,215


judyyai 在 2009-07-12, 12:01 作了第 3 次修改

黃名軒
一般會員
一般會員

文章總數 : 14
年齡 : 36
來自 : 台中
職業 : 機械相關
個性 : 平凡
經驗值 : 2749
威望值 : -1
未回應主題 : 1
注冊日期 : 2009-05-30
男 獅子座 猴

回頂端 向下

回復: *未回應*[問題]誰可以敎我ㄚ系統座標

發表 由 judyyai 于 2009-07-12, 12:00

發問問題!請主題前加上<問題>,顏色設為藍色
管理員會幫你把問題置頂!共大家討論!
還有內文!請勿用注音文

若想修正發文
可使用右上角來編輯!
***************
黃名軒 寫到:我ㄉ問題是2008CAD例
當我在圖上隨便利用矩形畫出297,210ㄉ長方形再用偏移向外移5公分便成外框是305,215
我要同時移動這2ㄍ框怎樣移動到正確位置?在用圖塊預覽出來
我要鎖定為標在x,y上正確方位怎樣用

AUTOCAD 作圖單位是mm(公釐)! 1cm(公分)=10mm(公釐)
而你說得297,210 是屬於mm,但你說向外移動5公分(cm),這是錯誤!

297,210 向外偏移(offset)5mm 是307,220 才對!

若要移動(指令:move)
如基準點是307,220 外框之右下角點,移到X,Y(如x=0,y=0)
輸入0,0

代碼:
指令: M MOVE
選取物件: 指定對角點: 找到 1 個
選取物件:
指定基準點或 [位移(D)] <位移>: 指定第二點或 <使用第一點作為位移>: 0,0

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26668
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: *未回應*[問題]誰可以敎我ㄚ系統座標

發表 由 how0723 于 2009-07-12, 14:21

就我本身所知CAD本身是用座標系統在劃圖的喔

只是現在大家都把圖面範圍關掉

然後隨便抓一點在劃

如果你的CAD介面是預設介面的話

你可以看到左下角有一堆數字在跑 (只是不會出明牌)

跟一般座標一樣 0,0,0 第一個是X第二個是Y第三個是Z

我以就我所知,先跟你介紹CAD有以下座標 (容我雞婆)

1.絕對座標 例 50,50

2.相對座標 例 @50,100

3.極座標 例 50<45

4.相對極座標 例 @50<45

~~~~加上3D~~~~

5.圓球座標 例 50<45,100

6.圓柱坐標 例 50<45<60

你的問題 (當我在圖上隨便利用矩形畫出297,210ㄉ長方形再用偏移向外移5公分便成外框是305,215)

以絕對座標來說,你的矩型左下角假設是 10000,10000

那....你的右上角必定是 10297,10210 (A4麻,我懂我懂)

當你用偏移去偏移矩型五公分的話

你偏移後的矩型左下角的座標必定是 X = 9950.0000 Y = 9950.0000

你偏移後的矩型左下角的座標必定是X = 10347.0000 Y = 10260.0000

(因為我開CAD去查的Orz)

老手應該都懂我在說什麼!!!

我想你只是不熟 CAD

他除了有上述座標

還可以查尋座標位置

或隨時改變原點等等

功能多到你想不到

建議買本簡單的2D書

看完你就會明白了

/) /)
(一.一)b....以上給你參考

how0723
一般會員
一般會員

文章總數 : 44
年齡 : 35
來自 : 台南
職業 : 工程業/上網
個性 : 愛湊熱鬧
經驗值 : 2747
威望值 : 0
注冊日期 : 2009-05-28
男 獅子座 雞

回頂端 向下

回復: *未回應*[問題]誰可以敎我ㄚ系統座標

發表 由 judyyai 于 2009-08-11, 16:37

how0723 寫到:你的問題 (當我在圖上隨便利用矩形畫出297,210ㄉ長方形再用偏移向外移5公分便成外框是305,215)

以絕對座標來說,你的矩型左下角假設是 10000,10000

那....你的右上角必定是 10297,10210 (A4麻,我懂我懂)

當你用偏移去偏移矩型五公分的話

你偏移後的矩型左下角的座標必定是 X = 9950.0000 Y = 9950.0000

你偏移後的矩型左下角的座標必定是X = 10347.0000 Y = 10260.0000

你的說法有問題喔!

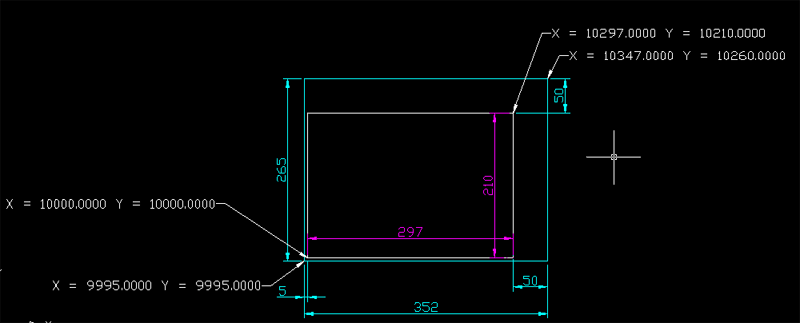

如圖!這會是偏移的結果?


____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26668
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: *未回應*[問題]誰可以敎我ㄚ系統座標

發表 由 judyyai 于 2009-08-11, 16:45

黃名軒 寫到:
當我在圖上隨便利用矩形畫出297,210ㄉ長方形再用偏移向外移5公分便成外框是305,215

請問!你再次回覆!如上!(PS.請不要在發問文 回覆問題,這樣子你回覆並不知道)
還是無法理解你所說的
可否圖示

我認為 297*210
偏移出去
5mm 等於 307*220
5公分=50mm 等於 397*310

不可能等於305*215

PS.若要回覆!請在本篇最底下空白處回覆

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26668
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: *未回應*[問題]誰可以敎我ㄚ系統座標

發表 由 adslwang 于 2009-08-14, 04:35

請問你的意思是不是要同一時間同時將四條線都偏移出去5,如果是的話就繼續往下看....

1.如果是一般的線條所構成的四條線,如果只單使用offset後於兩線之間會造成有交點產生。
2.要同時都偏移出去5的話,一定要為整體才有機會,比如:regoin(面域)、pedit(轉換聚合線或連結等...使用)、rectang(矩形)三種,可是上述的三種方法經測試後只有面域沒有辦法使用偏移其他的才會符合不會產生交線的需求。
3.以下個人經測試後有一個巨集供您參考(思考方向為非正方形或矩形)
^C^C_PEDIT;\;J;\\\\;;OFFSET;\;OFFSET;\\\;MOVE;\\;\\
3-1整個過程是將一般線條轉成聚合線,斜線有四條為四邊形,如有需要可再加斜線
3-2偏移此物件順序為先輸入距離→enter→enter→點選物件→偏移
3-3移動物件
4.如果是四邊形的個別物件就要一一處理使用OFFSET了
5.單位的問題上面的都說的很清楚了

因為我不會貼圖跟錄製(原本有下載現在都要我輸入序號,所以就沒有使用了,我也想問說你門不會有這個問題嘛)所以.....
竊喜

adslwang
高級會員
高級會員

文章總數 : 372
年齡 : 38
來自 : 台南
職業 : 自由業
愛好 : 電腦、旅行
個性 : 樂觀
使用年資 : 1年
使用版本 : 2009
積分 : 17
經驗值 : 4282
威望值 : 355
回帖精華 : 1
注冊日期 : 2008-10-02
藍鵲88號
男 處女座 馬

回頂端 向下
