[練習]建立3D圓柱

發表 由 Tiger&蘋果爸 于 2009-07-29, 10:41

主題回顧 :


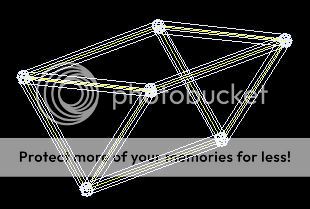

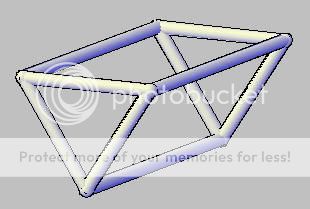

一般在建立3D圓柱時,必須使用到UCS來輔助,這時需要有扎實的空間觀念才能幫你快速建模!
範例中我們必須想辦法把Z軸貼齊路徑,所以你必須先了解 右手定則,這樣你才不會在3D空間中迷失~
有興趣的朋友可以下載範例檔一起討論練習,做出來的朋友別忘PO上來分享一下!!
▼範例檔下載:
https://app.box.com/s/2fdv2qe32afketvmhr8t



另外我這裡有一個有趣的作法,建模過程使用上述的步驟有點繁瑣,
所以這裡我把它巨集化,並建立成工具按鈕,這樣建模的步驟只剩下 指定Z軸 >> 選擠出路徑 >> 完成。




建立3D圓柱(固定半徑)巨集語法:
*^C^CUCS;\\;UCS;Y;90;CIRCLE;@;136.5;EXTRUDE;L;;P;\

我這裡的巨集中圓半徑是使用固定的(半徑=136.5),可以稍作改良變成由使用者來輸入半徑!
建立3D圓柱(輸入半徑)巨集語法:
*^C^CUCS;\\;UCS;Y;90;CIRCLE;@;\EXTRUDE;L;;P;\

*有興趣寫巨集的朋友,建議可以嘗試寫出建立3D圓管的巨集*


Tiger&蘋果爸 在 2013-08-09, 02:55 作了第 2 次修改

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16361
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60196
威望值 : 12090
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下


回復: [練習]建立3D圓柱

發表 由 DARDAR 于 2009-08-01, 12:30

謝謝分享!...入內學習.... 好棒

DARDAR
高級會員
高級會員

文章總數 : 280
年齡 : 58
來自 : 台北
職業 : 營造金屬
愛好 : AutoCAD
個性 : 隨和
使用年資 : 5年↑
使用版本 : 2012
積分 : 15
經驗值 : 3585
威望值 : 90
注冊日期 : 2008-05-13
經典問與答讀者 藍鵲49號
男 白羊座 狗

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 Reicy 于 2009-08-01, 18:41

我也沒有使用巨集過,來學習看看。

Reicy
初級會員
初級會員

文章總數 : 131
年齡 : 40
來自 : 台灣
職業 : 繪圖員
愛好 : 看電影
個性 : 開朗
使用年資 : 5
使用版本 : 2008
積分 : 2
經驗值 : 2992
威望值 : 36
注冊日期 : 2009-02-12
藍鵲118號
女 金牛座 龍

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 ya-jiun 于 2009-08-03, 03:52

要畫3D
UCS真的要搞懂才行~~

ya-jiun
一般會員
一般會員

文章總數 : 13
年齡 : 35
來自 : Taiwan
職業 : 繪圖
愛好 : 吃美食~睡大頭覺
個性 : 好鬥陣
經驗值 : 2833
威望值 : 0
注冊日期 : 2009-03-10
女 白羊座 雞

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 月泉白牙 于 2009-08-03, 04:33

感謝蘋果爸的分享...其實我覺得座標設定後與鏡射也可以畫的出來.. 微笑

月泉白牙
初級會員
初級會員

文章總數 : 128
年齡 : 37
來自 : 台中市
職業 : 繪圖工程師
愛好 : 探索生命ㄉ意義......
個性 : 了解自己中.....
使用年資 : 從R14到現在......
使用版本 : 目前是2010版(升級嘍)
積分 : 2
經驗值 : 3368
威望值 : 15
注冊日期 : 2008-05-22
男 摩羯座 馬

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 Tiger&蘋果爸 于 2009-08-03, 04:38

月泉白牙 寫到:感謝蘋果爸的分享...其實我覺得座標設定後與鏡射也可以畫的出來.. 微笑
謝謝分享~
1.建模方式有很多種,這個題型算是在練習使用ucs啦!!
2.再來是順便介紹 巨集 也可在3d中運用呢~

PS:另外了解UCS後未來才可以更快建立複雜度較高的模型~ 太帥啦
[討論]AutoCAD 複雜3D模型建構方法
http://www.autocad-tw.com/forum-f16/topic-t3679.htm

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16361
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60196
威望值 : 12090
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 tsungyuan 于 2009-08-04, 05:40

感謝蘋果爸的用心及細心提共如此好的學習工具
對初學者來說是很好的學習範例

tsungyuan
初級會員
初級會員

文章總數 : 12
年齡 : 38
來自 : 彰化
職業 : 繪圖員
愛好 : 睡覺
個性 : 隨和
使用年資 : 2年
使用版本 : 2008
積分 : 2
經驗值 : 2770
威望值 : 0
注冊日期 : 2009-05-14
男 摩羯座 蛇

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 min0712 于 2009-08-06, 06:48

來看影片教學
感謝大大分享好影片!!

min0712
一般會員
一般會員

文章總數 : 10
年齡 : 38
來自 : 台北
職業 :
愛好 : 攝影
個性 :
經驗值 : 2690
威望值 : 0
注冊日期 : 2009-08-06
男 獅子座 馬

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 EASYLARRY 于 2009-08-07, 03:46

thx蘋果爸

EASYLARRY
一般會員
一般會員

文章總數 : 35
年齡 : 36
來自 : HONGKONG
職業 : LIGHTING
愛好 : 駕駛,打桌球
個性 : 樂觀
使用年資 : 2
使用版本 : 2010
經驗值 : 2810
威望值 : -3
注冊日期 : 2009-05-15
男 巨蟹座 猴

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 ddiiii 于 2009-08-10, 05:36

很努力的看著論壇上的教學!!

ddiiii
一般會員
一般會員

文章總數 : 15
年齡 : 30
來自 : 台灣
職業 : 學生
愛好 : 看書
個性 : 內向
經驗值 : 2691
威望值 : 0
注冊日期 : 2009-08-07
男 雙子座 虎

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 shrines 于 2009-08-11, 05:38

原來是巨集,個人化AUTOCAD真的是很重要,
感謝蘋果爸

shrines
一般會員
一般會員

文章總數 : 13
年齡 : 33
來自 : 台灣
職業 : 設計
愛好 : 閱讀
個性 : 樂觀
使用年資 : 8年
使用版本 : 2011
經驗值 : 2697
威望值 : 0
注冊日期 : 2009-08-10
男 獅子座 豬

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 wct9639 于 2009-08-21, 03:07

會畫咧^^..謝蘋果爸的教學 竊喜

wct9639
初級會員
初級會員

文章總數 : 53
年齡 : 42
來自 : 台北縣
職業 : 土木機電繪圖員(捷運.高鐵.)
愛好 : 上網、看小說
個性 : 活潑、認真
使用年資 : 2.5年
使用版本 : 2010
積分 : 1
經驗值 : 2804
威望值 : 12
注冊日期 : 2009-08-13
女 天秤座 虎

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 Tiger&蘋果爸 于 2009-08-21, 04:02

wct9639 寫到:會畫咧^^..謝蘋果爸的教學 竊喜
可以把你的成品圖片PO上來分享一下喔~
竊喜

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16361
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60196
威望值 : 12090
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 guafa 于 2009-08-27, 14:11

UCS是讓我霧殺殺的地方,
有聽說,3D的部份,只要澈底弄清楚UCS
一切就會駕輕就熟了說。
有影片可以一再的觀看學習
實在是太棒了!
很感恩蘋果爸的貼心教學喔!

guafa
一般會員
一般會員

文章總數 : 11
經驗值 : 2677
威望值 : 7
注冊日期 : 2009-08-27
經典問與答讀者 藍鵲509號

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 阿里山真美 于 2009-09-04, 03:25

來看看... 感動

阿里山真美
一般會員
一般會員

文章總數 : 22
年齡 : 32
來自 : 台南
職業 : CAD 2D繪圖員
愛好 : 旅遊.目標CAD 2D=>3D
個性 : 開朗
使用年資 : 1年
使用版本 : 2008
經驗值 : 2701
威望值 : 0
注冊日期 : 2009-07-24
男 巨蟹座 鼠

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 guafa 于 2009-09-05, 17:05

建立圓柱3D-1的步驟看起來真的很煩瑣;
但可以一看再看;甚至還可pause;倒帶;
看的更加清楚!真是讓我對UCS的認識
有釐清了一些些說!
至於巨集.......
???
謝謝蘋果爸的細心教學喔!
依範例學著劃,還是劃不來;
哈!我還真笨!

guafa
一般會員
一般會員

文章總數 : 11
經驗值 : 2677
威望值 : 7
注冊日期 : 2009-08-27
經典問與答讀者 藍鵲509號

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 n12281 于 2009-09-10, 08:45

巨集??不懂ㄝ??來學學

n12281
初級會員
初級會員

文章總數 : 53
年齡 : 37
來自 : 高雄
職業 : 繪圖
個性 : 晴天
積分 : 1
經驗值 : 2831
威望值 : 9
注冊日期 : 2009-04-01
女 處女座 羊

http://www.im.tv/myvlog/1200695

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 f9004158 于 2009-09-16, 17:27

目前正在學習3D的部份,下載來學學,感謝~ 認同

f9004158
初級會員
初級會員

文章總數 : 19
年齡 : 34
來自 : 高雄
職業 : 財源(裁員)集團會員
愛好 : 撞球。音樂。電腦
個性 : 有時沉默有時開朗
使用年資 : 3個月
使用版本 : 2009
積分 : 1
經驗值 : 2703
威望值 : 0
注冊日期 : 2009-08-18
男 雙子座 狗

http://www.wretch.cc/blog/j731k216

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 tarcy14 于 2009-10-20, 06:57

感謝

tarcy14
初級會員
初級會員

文章總數 : 37
年齡 : 35
來自 : 台南縣
職業 : 鋼橋工程助理
愛好 : 音樂
個性 : 溫和-善良
使用年資 : 3年(不常用~故只懂皮毛)
使用版本 : 2008
積分 : 1
經驗值 : 2852
威望值 : 7
發帖精華 : 1
注冊日期 : 2009-05-26
女 天蝎座 雞

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 deadfall 于 2009-10-26, 07:53

感謝蘋果爸~我對ucs有更多的概念嚕!!
希望能再多給些指導~好喜歡你出的練習題喔!! 感動

deadfall
初級會員
初級會員

文章總數 : 19
年齡 : 33
來自 : 高雄
職業 : 待業
愛好 : 電腦
個性 : 隨和
使用年資 : 0
使用版本 : 2009
積分 : 1
經驗值 : 2657
威望值 : -3
注冊日期 : 2009-10-24
男 雙子座 豬

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 Tiger&蘋果爸 于 2009-10-26, 08:25

deadfall 寫到:感謝蘋果爸~我對ucs有更多的概念嚕!!
希望能再多給些指導~好喜歡你出的練習題喔!! 感動
謝謝支持啦~
有問題請再提出!!
害羞

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16361
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60196
威望值 : 12090
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 ktv32001 于 2009-10-27, 03:12

雖然我以經會使用pro engineer來繪製3d模型
不過還是想藥利用cad來畫畫看
現在有教學
真的是太棒了

ktv32001
中級會員
中級會員

文章總數 : 92
年齡 : 29
來自 : Taiwan 新北市
職業 : 研發模組工程師
愛好 : 球類運動
個性 : 平易近人,與人滿好相處的
使用年資 : 不知不覺就9年了
使用版本 : 2012
積分 : 8
經驗值 : 3152
威望值 : 21
注冊日期 : 2008-10-20
藍鵲386號
男 天蝎座 兔

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 po22674309 于 2009-11-03, 06:14

喔!
那我知道了
謝謝頻果爸

po22674309
初級會員
初級會員

文章總數 : 19
年齡 : 32
來自 : 彰化
職業 :
愛好 : 聽音樂
個性 : 內向
使用年資 : 8個月
使用版本 : 2008
積分 : 3
經驗值 : 2641
威望值 : 0
注冊日期 : 2009-11-02
女 處女座 鼠

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 ada7971 于 2009-11-26, 15:52



ucs雖然很頭痛..但完成了就很開心!!
感謝蘋果爸的影片教學!!

ada7971
初級會員
初級會員

文章總數 : 14
年齡 : 31
來自 : 高雄
職業 : 居家規畫
愛好 : 旅遊
個性 : 慢熟
使用年資 : 5
使用版本 : 2012
積分 : 3
經驗值 : 2622
威望值 : 15
發帖精華 : 1
注冊日期 : 2009-11-25
串連貼紙成功 女 水瓶座 鼠

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 wbl46134613 于 2009-11-29, 14:17

謝謝大大的分享喔
其實 我對掃略這功能還滿愛用的
以前好像只能靠 擠出+路徑
有了掃略方便多了
UCS 的練習
確實對空間概念幫助不少
真的有必要去活用

wbl46134613
一般會員
一般會員

文章總數 : 28
年齡 : 40
來自 : 台中
職業 : 服務業
愛好 : 工作狂
個性 : 良好
使用年資 : 15年
使用版本 : CAD2015
經驗值 : 2918
威望值 : 0
注冊日期 : 2009-01-20
男 金牛座 龍

回頂端 向下

回復: [練習]建立3D圓柱

發表 由 glassshoes2003 于 2009-11-30, 13:42

最近在練習才發覺"UCS"的使用很重要
有點點的搞混~果然還是要點概念才行

glassshoes2003
初級會員
初級會員

文章總數 : 151
年齡 : 31
來自 : 彰化縣
職業 : 自由業
愛好 : 電玩 電影 電視
個性 : 隨和
使用年資 : 0.5年
使用版本 : 2008
積分 : 3
經驗值 : 3025
威望值 : 12
注冊日期 : 2009-11-17
男 處女座 牛

回頂端 向下
