AutoCAD 複雜3D模型建構方法

上一篇主題 下一篇主題 向下

AutoCAD 複雜3D模型建構方法

發表 由 Tiger&蘋果爸 于 2009-08-03, 04:14

關於這個主題:AutoCAD 2010 彩現III


這算是我第一次嘗試建構大型的3D量體,這在電腦配備上算是一大考驗
我的電腦配備應該算是中等等級(應該吧...),所以想了一些方法來補救
因為不是每個人的電腦配備都是頂級的,以下提供我的方法和各位分享
現在了解跑3D模型真的很辛苦,尤其是在算圖的時候要花很多時間
希望有經驗的朋友也可一起參與討論,分享一下寶貴的經驗,看看怎麼做可以提升效率!!

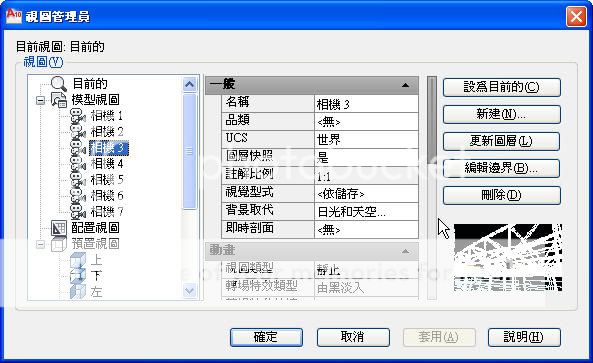

1.原則上這個模型若是使用 擬真或概念 的視覺型式,在使用約束環轉時已經跑不動啦(應該是顯卡等級不足吧),所以先使用2D線架構來轉視圖,找到適合的視景就使用 VIEW 把它記住,系統會以建立相機來設定。



2.這樣可以方便日後的 RENDER圖



3.建模時跟畫2D圖一樣,必須考量到以後的修圖,若一開始就完全將物件建立再同一張圖,那以後改圖時由於量體複雜度高,電腦的運算會很吃力,所以可把圖拆開來建模以及貼材質(RENDER圖)。

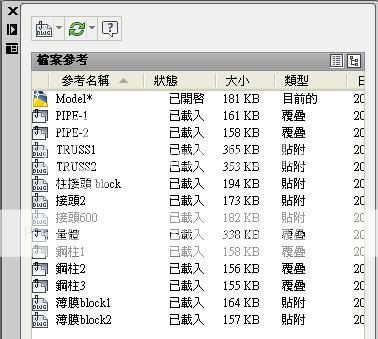

4.然後搭配使用 外部參考的方式



5.修模型時只需要到外部參考母圖來作業
a.先在側視圖畫出這樣的斷面


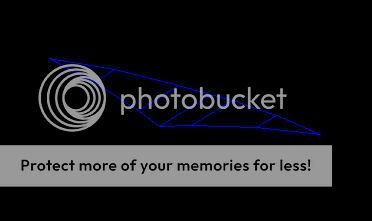

b.模擬薄膜斷面(擠出厚度不用太大)


c.再來建立薄膜上視圖,然後把他們疊在一起


d.使用交集後即可完成



6.改好模型要算圖時可以再到子圖(組合好的3D模型)即可


Tiger&蘋果爸 在 2011-05-18, 04:30 作了第 3 次修改
