發表 由 Tiger&蘋果爸 于 2009-10-28, 08:55

據說,慣性思維是消耗最少的腦力活動——這就像順著一條下山路騎車,基本不需要太多外力。這也可以解釋我們習慣按照那些先入為主的概念進行思考:鉛筆是寫字的,雞蛋是一種食物,AutoCAD是畫圖的,如此等等。

這樣的思維定式讓我們吃了不少虧。

鉛筆只能寫字嗎?愛美的女孩子用它來做發簪;鉛筆屑可以用來做潤滑劑;一枝鉛筆按相等的比例鋸成若干份,可以做成一副微型的國際象棋;在野外遇到危急時,去掉筆芯的鉛筆管還能作為吸管喝石縫內的水。

雞蛋只是一種食物嗎?蛋殼研磨後是漆畫的好材料;蛋清是好用的粘合劑;熟雞蛋剝去蛋殼可以用來敷眼袋,據說效果很好;而藝術家們手繪的彩蛋可以成為價值連城的收藏品。

如果不能打破定式,我們的創意就會一直被囚禁在固有思維的小黑盒子裡,永世不見光明。

讓我們以AutoCAD——這款設計界最普遍的軟體——為例,也來進行一次思維的破冰之旅。

大家眼中的AutoCAD

AutoCAD只是一款簡單、甚至有點兒老土的繪圖軟體嗎?你對它的記憶是否還停留在大學時代讓人昏昏欲睡的機械製圖課上?或者是那本一點兒都不好玩的《CAD教程2.0》?

AutoCAD可不只單單用於工程製圖,實際上,在玩具、燈具、電影道具等對於設計精度要求不那麼苛刻的領域,它都大有可為。

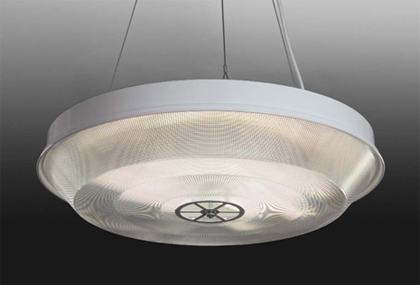

圖:SPI公司用AutoCAD設計的漂亮的吊燈

“AutoCAD是一個通用軟體,但每個設計師用熟了以後就可以根據自己的習慣來進行設置。

“AutoCAD相當於橋樑,把我們的圖紙反映到不同的專業軟體上,再開展下一步的工作。

“AutoCAD就像一種萬國語言,美國設計師與臺灣工程師合作,即便設計師不懂漢語,工程師不會講英文,依然可以順利開展生產——CAD圖紙不需要翻譯。

而專家是這麼定義的:作為世界最大的2D3D設計、工程與娛樂軟體公司歐特克旗下的代表產品,AutoCAD不僅在中國擁有最為廣泛的用戶群,其檔案格式DWG™也是業界使用最廣泛的設計資料格式之一。借助AutoCAD,您可以與其它設計團隊的成員進行高效合作,更可以根據自己的獨特需求定制AutoCAD

老朋友AutoCAD

大部分設計師、工程師在學生時代接觸的第一款設計軟體恐怕就是AutoCAD了。AutoCAD就像是一個老朋友,見證了那個青澀而又愛做夢的學生時代——那是宿舍深夜的臥談會,是圖書館裡未眠的小燈,是課桌上小刀刻下的山盟海誓,是運動場上揮汗如雨的兄弟情誼,是寫給暗戀的女孩卻一直沒有唱出口的情歌,是拉著男友的手看流星雨的夏夜和小樹林裡的初吻。

回憶起與AutoCAD親密接觸的點點滴滴,每一幕似乎都歷歷在目:

我上大學學的是土木工程,製圖課是一門必修課。開始是幾何製圖後來是建築製圖,工作量都很大。我們每週至少有一天,早晨7點到教室,一上午的工夫都在打底圖,中午去食堂買個饅頭,把饅頭擦的黑黑的,經常要到晚上11點多才能把圖交給老師,拿一個高分。有時候還要在宿舍熄燈後把宿舍的大桌子搬到樓道裡面,借助樓道的燈光畫圖。我真正用AutoCAD是從97年以後,感覺幫助非常大——我終於可以畫出一張乾乾淨淨的圖了。

大學時代繪圖用硫酸紙、針管筆,不僅浪費資源,而且效率也不高。到AutoCADR14問世,我們才開始接觸軟體,從那時一直到現在的2008版本、2009版本,做起來覺得特別方便。這麼多年使用,也是得心應手。




圖:從AutoCAD 2006AutoCAD 2010

而對於日後投身設計工作的人,AutoCAD更是見證了日新月異的技術發展,見證了職場生活的起起伏伏:

原先工作都是手工繪圖,既有成本問題,又比較浪費;自從用了AutoCAD以後,我們可以在電腦上作圖,大大節省了紙張的材料。還有就是設計效率大幅提高。以前我畫一幅模具圖要兩天,有了AutoCAD以後一天可以出兩幅圖。

我剛工作的時候單位裡在培訓使用AutoCAD。有意思的是,這個培訓是年輕人先參加,學會了以後再一幫一地教那些經驗豐富的老設計師——不是師傅帶徒弟,而是調過來。就這麼手把手的,整個設計院用了1年多的時間在設計師裡普及了AutoCAD

讓你大吃一驚的AutoCAD 2010

AutoCAD 2010在中國發佈時,歐特克全球副總裁、大中華區總裁王春文先生曾表示:這是AutoCAD發展的一個新的里程碑。最新問世的AutoCAD系列軟體顯著加強了3D設計能力,其包括參數化繪圖、自由形態設計工具、增強的PDF工具以及3D列印等新增的功能能夠幫助設計師輕鬆解決更加複雜多變的設計需求。

目前很多設計企業都在使用PDF作為檔案傳輸格式,但是設計師既沒辦法修改PDF檔,又不能直接把它拿給製造車間進行生產。現在,AutoCAD2010實現了這一重大突破:不僅能夠把AutoCAD的圖紙轉換成PDF格式,更可以直接讀取PDF檔。從今往後,PDFDWG之間再也沒有鴻溝了。

想設計更智慧?AutoCAD 2010的參數化設計來幫忙。輸入參數就可以自動生成一些基本構圖,修改設計也變得更快更準確。

設計師都怕麻煩,我想畫一些十分複雜的形狀,大角度的旋轉、波浪式的曲面、透視效果等等,但不需要太精確的尺寸,只要能把頭腦裡面想的東西在電腦螢幕上表現出來就可以。” AutoCAD2010的自由形態設計工具能充分滿足設計師的需求,讓繪圖能更自由、更隨心所欲。

“3D列印怎麼玩? AutoCAD2010教你玩轉3D列印 AutoCAD2010充分支援3D列印,可以借助該軟體的3D列印功能將設計師的創意列印成形。

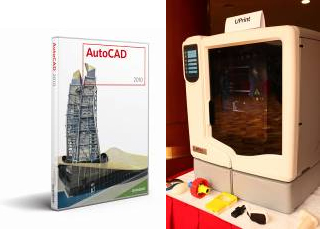

圖:AutoCAD 20103D印表機


今天,我們認識了一個不一樣的AutoCAD,但是明天的AutoCAD將變成什麼樣,誰也無法預見。但無論如何,當創意乘上AutoCAD的翅膀,設計註定會越飛越高。
