[練習]雨傘範例
由 Tiger&蘋果爸 2009-11-19, 17:34
![[練習]雨傘範例 Eaca10](https://servimg.com/r/1112315966/eaca10.jpg)

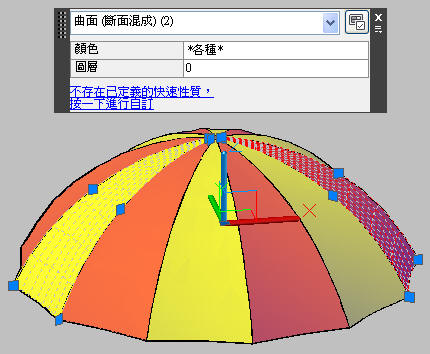

這一次的範例主要是想跟各位分享「斷面混成(LOFT)」的「導引(G)」功能(這個功能適用2007以上版本)，
在看了原廠 斷面混成 說明後覺得還蠻有趣的，在這裡特別做成範例跟大家研討分享，
有興趣的朋友可以練習看看(記得將你的完成品圖片PD上來)，當然也可以參考我的影片作法喔~
- 代碼:
導引
指定導引曲線，該曲線可控制斷面混成的實體或曲面的形狀。導引曲線是曲線或線，可透過加入額外線架構資訊到物件來近一步定義實體或曲面格式。您可以使用導引曲線來控制點如何與相應的斷面相符，以防止不必要的結果 (如產生的實體或曲面中的摺皺)。
![[練習]雨傘範例 %E9%9B%A8%E5%82%98%E7%AF%84%E4%BE%8B1](https://2img.net/h/public.blu.livefilestore.com/y1p9CzIG5yU1-jEI8_Ljmtv2JALITOiRv0fSuyxAwkMDKO0wqbaOZ1ec5Os0zT3e_8AFotyUEKJxRtaI9TVwQH_PA/%E9%9B%A8%E5%82%98%E7%AF%84%E4%BE%8B1.jpg)
請記得說明以下事項(參與練習的朋友將獲得 威望值+6):
1.3d成品圖片
2.建模所用到的指令(約略說明即可)
3.使用的AutoCAD版本
4.建模所需時間
5.您的意見補充
PDF範例下載:
https://app.box.com/s/gkwmwjidvwyohif7qonp
完成圖片：
![[練習]雨傘範例 %E9%9B%A8%E5%82%98](https://2img.net/h/public.blu.livefilestore.com/y1p2ywELO-19byMc7hCfCoo3vyKEC1Jz8IAS61f4kxQbpzPuBpGeglth4896sp2w3stfB3JrGz_2ElQopVZDT15dA/%E9%9B%A8%E5%82%98.png)
影片展示：
[20091123補充]：
因考量到有些朋友可能是使用2006(含)以下的版本，這裡特別展示另一種方式「邊緣網面」EDGESURF指令!!
- 代碼:
說明：
選取定義網面的四條鄰接邊緣。邊緣可以是線、弧、雲形線或開放聚合線。邊緣必須在端點相接，以形成單一封閉迴路。
各位看倌可以參考以下影片方式來製作，當然做完之後別忘PO上來跟我們分享~
影片展示：
[20091127補充]：
以下為英文版介面影片展示：
Tiger&蘋果爸 在 2018-11-09, 09:52 作了第 11 次修改 (原因 : 補充曲面、英文版介面作法)
____________________________________________________________________________________
👉[好康]🎁加入專屬B取得大補帖及看2D+3D影片(點我)👈
![[練習]雨傘範例 Sesa2011](https://i.servimg.com/u/f67/12/31/59/66/sesa2011.png)
![[練習]雨傘範例 Youtub11](https://i.servimg.com/u/f67/12/31/59/66/youtub11.png)
![[練習]雨傘範例 Oiea2011](https://i.servimg.com/u/f67/12/31/59/66/oiea2011.png)
![[練習]雨傘範例 Oe20011](https://i.servimg.com/u/f67/12/31/59/66/oe20011.png)
![[練習]雨傘範例 Fbi20011](https://i.servimg.com/u/f67/12/31/59/66/fbi20011.png)
![[練習]雨傘範例 Line2011](https://i.servimg.com/u/f67/12/31/59/66/line2011.png)
Tiger&蘋果爸- 系統管理員
- 文章總數 : 21108
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 88616
威望值 : 16958
注冊日期 : 2008-04-23
-
davidoffxp- 一般會員
- 文章總數 : 10
年齡 : 53
來自 : 台中
職業 : 無
個性 : 正常
經驗值 : 5534
威望值 : 0
注冊日期 : 2009-03-05
Hugo-tsai- 一般會員
- 文章總數 : 20
年齡 : 44
來自 : Taiwan
職業 : secret
個性 : secret
經驗值 : 5459
威望值 : 0
注冊日期 : 2009-05-12
回復： [練習]雨傘範例
由 judyyai 2009-11-20, 00:03
1.3d成品圖片
![[練習]雨傘範例 091119-A-1](https://2img.net/h/zmyriw.blu.livefilestore.com/y1pfjgwt0GG5bJSPcgW2Y7r5ofnANy6lragTyVg2JZs3QDLuDp0ugFmbPGAh88EYt9slIkFASkgq52rsA32O9ALuMhNMhjSzK7I/091119-A-1.png)
2.建模所用到的指令(約略說明即可):圓,線,弧,陣列,薄殼.調整長度,掃略,斷面混成,圓球,圓柱..等等
3.使用的AutoCAD版本:2010
4.建模所需時間:25分
5.您的意見補充:
若沒有蘋爸影片教學,不可能在25分內,完成這3D!在3D方面是初學者,藉由這樣的練習,可以更了解各個指令的搭配使用
好喜歡這樣的練習!期待下次新題目!
2.建模所用到的指令(約略說明即可):圓,線,弧,陣列,薄殼.調整長度,掃略,斷面混成,圓球,圓柱..等等
3.使用的AutoCAD版本:2010
4.建模所需時間:25分
5.您的意見補充:
若沒有蘋爸影片教學,不可能在25分內,完成這3D!在3D方面是初學者,藉由這樣的練習,可以更了解各個指令的搭配使用
好喜歡這樣的練習!期待下次新題目!
謝謝熱心參與練習~< 積分 +1>
[公告]關於團隊成員的回文及貢獻
Tiger&蘋果爸 在 2009-11-20, 09:29 作了第 3 次修改 (原因 : 加分囉~)
____________________________________________________________________________________
![[練習]雨傘範例 BPl3tjj.png](https://i.imgur.com/BPl3tjj.png.png)
judyyai- 管理顧問
- 文章總數 : 7782
年齡 : 46
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 30213
威望值 : 3609
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
完成了..
由 yuim10383 2009-11-20, 02:13
1.3d成品圖片
http://img337.imageshack.us/i/67885435.pdf/
抱歉 我不知怎轉成圖檔....所以先這樣貼上了。
2.建模所用到的指令(約略說明即可)
複製、聚合線、線、擠出、掃掠、斷面混成、移動、複製..等
3.使用的AutoCAD版本
2008版
4.建模所需時間
40
5.您的意見補充
謝謝您的教學，完全觀摩您的教學完成的。
希望還能再有這種教學方式，謝謝。
http://img337.imageshack.us/i/67885435.pdf/
抱歉 我不知怎轉成圖檔....所以先這樣貼上了。
2.建模所用到的指令(約略說明即可)
複製、聚合線、線、擠出、掃掠、斷面混成、移動、複製..等
3.使用的AutoCAD版本
2008版
4.建模所需時間
40
5.您的意見補充
謝謝您的教學，完全觀摩您的教學完成的。
希望還能再有這種教學方式，謝謝。
[公告]關於團隊成員的回文及貢獻
Tiger&蘋果爸 在 2009-11-20, 09:29 作了第 1 次修改 (原因 : 加分囉~)
yuim10383- 初級會員
- 文章總數 : 21
年齡 : 34
來自 : 高雄縣
職業 : CNC銑床
愛好 : 機械
個性 : 善良
使用年資 : 2年
使用版本 : 2008
積分 : 1
經驗值 : 5639
威望值 : 3
注冊日期 : 2009-01-11
三省吾身- 初級會員
- 文章總數 : 45
年齡 : 44
來自 : 基隆
職業 : 服務業
愛好 : 廣泛
個性 : 尚可
積分 : 0
經驗值 : 5673
威望值 : 0
注冊日期 : 2008-10-15
回復： [練習]雨傘範例
由 Tiger&蘋果爸 2009-11-20, 10:04
davidoffxp 寫到:真是太厲害佩服佩服
有空檔時可以參與練習，只要踏出第一步你一定也可以的!!Hugo-tsai 寫到:orz........我看我要多多練習練習
____________________________________________________________________________________
👉[好康]🎁加入專屬B取得大補帖及看2D+3D影片(點我)👈
Tiger&蘋果爸- 系統管理員
- 文章總數 : 21108
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 88616
威望值 : 16958
注冊日期 : 2008-04-23
-
Ez- 初級會員
- 文章總數 : 60
年齡 : 40
來自 : 北縣樹林
職業 : 簡單網頁+品管+繪圖+設計+操作機台+ISO
愛好 : 買股票..
個性 : 安安靜靜..
使用年資 : 4年
使用版本 : 2010
積分 : 2
經驗值 : 5741
威望值 : 3
發帖精華 : 1
注冊日期 : 2008-10-21
回復： [練習]雨傘範例
由 Tiger&蘋果爸 2009-11-20, 10:05
judyyai 寫到:若沒有蘋爸影片教學,不可能在25分內,完成這3D!在3D方面是初學者,藉由這樣的練習,可以更了解各個指令的搭配使用
好喜歡這樣的練習!期待下次新題目!
很高興我的教學影片對大家有幫助~yuim10383 寫到: 謝謝您的教學，完全觀摩您的教學完成的。
希望還能再有這種教學方式，謝謝。
日後會繼續推出的!!
____________________________________________________________________________________
👉[好康]🎁加入專屬B取得大補帖及看2D+3D影片(點我)👈
Tiger&蘋果爸- 系統管理員
- 文章總數 : 21108
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 88616
威望值 : 16958
注冊日期 : 2008-04-23
-
回復： [練習]雨傘範例
由 Tiger&蘋果爸 2009-11-20, 10:08
如果不使用 斷面混成...那可能有點困難!三省吾身 寫到:我只有2005，這樣是不是就不能練習了
我先想看看，知道的朋友也請分享一下吧~
____________________________________________________________________________________
👉[好康]🎁加入專屬B取得大補帖及看2D+3D影片(點我)👈
Tiger&蘋果爸- 系統管理員
- 文章總數 : 21108
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 88616
威望值 : 16958
注冊日期 : 2008-04-23
-
回復： [練習]雨傘範例
由 rex614 2009-11-20, 11:25
1.3d成品圖片
2.建模所用到的指令(約略說明即可)
我是用SW來畫的…
主要草圖建構完畢→曲面填補→掃出→旋轉複製→合併
3.使用的AutoCAD版本
沒有= =||
4.建模所需時間
1x分，沒有看過程，大概參考架構尺寸後其他大略抓尺寸比例套用
5.您的意見補充
學校沒教過CAD的3D部份，踏入社會後也只接觸到SW、UG、PRO/E等軟體
原諒我吧……
[公告]關於團隊成員的回文及貢獻
Tiger&蘋果爸 在 2009-11-20, 19:04 作了第 1 次修改 (原因 : 加分囉~)
rex614- 初級會員
- 文章總數 : 109
年齡 : 35
來自 : 台灣
職業 : 製圖
愛好 : 3C
個性 : 陰森
使用年資 : 十年
使用版本 : 2010
積分 : 4
經驗值 : 5638
威望值 : 6
注冊日期 : 2009-01-11
回復： [練習]雨傘範例
由 judyyai 2009-11-20, 13:03
rex614 寫到:2.建模所用到的指令(約略說明即可)
- Spoiler（用來隱藏帖子內容）:
1.3d成品圖片
我是用SW來畫的…
主要草圖建構完畢→曲面填補→掃出→旋轉複製→合併
3.使用的AutoCAD版本
沒有= =||
4.建模所需時間
1x分，沒有看過程，大概參考架構尺寸後其他大略抓尺寸比例套用
5.您的意見補充
學校沒教過CAD的3D部份，踏入社會後也只接觸到SW、UG、PRO/E等軟體
原諒我吧……
試試看!用AUTOCAD 畫畫看!不會可以參考蘋果爸,影片教學喔!
我3D也是只會 SolidWorks ,AutoCAD 3D 我也再慢慢自我學習!
____________________________________________________________________________________
judyyai- 管理顧問
- 文章總數 : 7782
年齡 : 46
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 30213
威望值 : 3609
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
QQ小黑- 一般會員
- 文章總數 : 8
年齡 : 40
來自 : 新竹縣
職業 : 繪圖
愛好 : 上網
個性 : 隨性
使用年資 : 零零總總加起來大約5年
使用版本 : 2006. 2008
經驗值 : 5328
威望值 : 0
注冊日期 : 2009-10-01
回復： [練習]雨傘範例
由 adslwang 2009-11-20, 13:45
1.
![[練習]雨傘範例 58051035](https://2img.net/r/ihimizer/img132/9431/58051035.png)
![[練習]雨傘範例 93644932](https://2img.net/r/ihimizer/img132/5079/93644932.png)
2.建模所用到的指令(約略說明即可):薄殼.調整長度,掃略,斷面混成,圓球,圓柱..等等(大家都差不多吧)
3.使用的AutoCAD版本:2009
4.建模所需時間:60分
5.您的意見補充:
(A)教學很清楚 在3D部份從頭到尾 步驟都拷貝蘋果爸的
(B)都沒有畫過CAD-3D 所以薄殼在使用時連續重覆了5次才成功 似乎有方向性 前幾次都是變成空心
(C)在刪除雨面頂端弧線跟傘骨之交點時發現修剪修不到 是因為不同軸心修剪不到的關係嘛?
謝謝教學
2.建模所用到的指令(約略說明即可):薄殼.調整長度,掃略,斷面混成,圓球,圓柱..等等(大家都差不多吧)
3.使用的AutoCAD版本:2009
4.建模所需時間:60分
5.您的意見補充:
(A)教學很清楚 在3D部份從頭到尾 步驟都拷貝蘋果爸的
(B)都沒有畫過CAD-3D 所以薄殼在使用時連續重覆了5次才成功 似乎有方向性 前幾次都是變成空心
(C)在刪除雨面頂端弧線跟傘骨之交點時發現修剪修不到 是因為不同軸心修剪不到的關係嘛?
謝謝教學
[公告]關於團隊成員的回文及貢獻
Tiger&蘋果爸 在 2009-11-20, 19:07 作了第 1 次修改 (原因 : 加分囉~)
adslwang- 高級會員
- 文章總數 : 376
年齡 : 45
來自 : 台南
職業 : 自由業
愛好 : 電腦、旅行
個性 : 樂觀
使用年資 : 1年
使用版本 : 2009
積分 : 17
經驗值 : 6994
威望值 : 356
回帖精華 : 1
注冊日期 : 2008-10-02
回復： [練習]雨傘範例
由 andy 2009-11-20, 14:22
![[練習]雨傘範例 0](https://2img.net/h/d.blog.xuite.net/d/e/a/7/16140739/blog_566523/txt/28599686/0.jpeg)
找了一陣子骨架的寬度尺寸，應該是自己決定吧？
1.3d成品圖片
2.建模所用到的指令(約略說明即可)
loft、ar、sweep、
3.使用的AutoCAD版本
2008
4.建模所需時間
40分… (花太多時間在找尺寸啦)
5.您的意見補充
果然沒練習就會退步，感恩啊！
剛看了蘋果爸的視頻，有一點點不一樣，我的傘面只是曲面沒厚度，
用的路徑不是用導引的，然後是只做1/12再去陣列，不過陣列前沒先複製一組出來，
導致後來要處理主骨架時看得眼睛很花@@，還先用圖層去隱藏才搞定的，果然沒想好步驟就畫容易事倍工半啊！
[公告]關於團隊成員的回文及貢獻
Tiger&蘋果爸 在 2009-11-20, 19:08 作了第 1 次修改 (原因 : 加分囉~)
andy- 初級會員
- 文章總數 : 27
年齡 : 45
來自 : 新竹
職業 : 光電
愛好 : 看電影、打電動、聽音樂
個性 : 開朗、正直
使用年資 : 7
使用版本 : 2010
積分 : 3
經驗值 : 5451
威望值 : 0
注冊日期 : 2009-06-30
回復： [練習]雨傘範例
由 judyyai 2009-11-20, 16:19
adslwang 寫到:5.您的意見補充:
- Spoiler（用來隱藏帖子內容）:
2.建模所用到的指令(約略說明即可):薄殼.調整長度,掃略,斷面混成,圓球,圓柱..等等(大家都差不多吧)
3.使用的AutoCAD版本:2009
4.建模所需時間:60分
(A)教學很清楚 在3D部份從頭到尾 步驟都拷貝蘋果爸的
(B)都沒有畫過CAD-3D 所以薄殼在使用時連續重覆了5次才成功 似乎有方向性 前幾次都是變成空心
(C)在刪除雨面頂端弧線跟傘骨之交點時發現修剪修不到 是因為不同軸心修剪不到的關係嘛?
謝謝教學
(B)先選實體(隨便點),再選薄殼的面(要選對面),輸入厚度,即可
(C)上面那一點,其實先畫一條 1.5(因為Ø3/2)水平線出來,再用弧去接的!
所以影片是下ERASE 指令,不是TRIM指令喔!
我也有這個問題過!
____________________________________________________________________________________
judyyai- 管理顧問
- 文章總數 : 7782
年齡 : 46
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 30213
威望值 : 3609
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
回復： [練習]雨傘範例
由 Balanca 2009-11-20, 17:41
我也來共襄盛舉^^~
1.3d成品圖片（如下圖）
![[練習]雨傘範例 18551102](https://2img.net/r/ihimizer/img5/9003/18551102.jpg)
2.建模所用到的指令(約略說明即可)
圓、線、弧、陣列、複製、聚合線、薄殼、調整長度、掃略、斷面混成、圓球、圓柱、聯集…等等。
3.使用的AutoCAD版本
2010中文版本
4.建模所需時間
大約30分鐘左右（我也忘了…）
5.您的意見補充
一邊看頻果爸步驟，然後一邊畫，充分使用暫停鍵….影片播完….我也畫完……。
像這種範例….以後可以多弄一些，蠻有意思的。
1.3d成品圖片（如下圖）
2.建模所用到的指令(約略說明即可)
圓、線、弧、陣列、複製、聚合線、薄殼、調整長度、掃略、斷面混成、圓球、圓柱、聯集…等等。
3.使用的AutoCAD版本
2010中文版本
4.建模所需時間
大約30分鐘左右（我也忘了…）
5.您的意見補充
一邊看頻果爸步驟，然後一邊畫，充分使用暫停鍵….影片播完….我也畫完……。
像這種範例….以後可以多弄一些，蠻有意思的。
[公告]關於團隊成員的回文及貢獻
Tiger&蘋果爸 在 2009-11-20, 19:13 作了第 1 次修改 (原因 : 加分囉~)
Balanca- 中級會員
- 文章總數 : 69
年齡 : 50
來自 : Taipei
職業 : 工程師
愛好 : 旅遊
個性 : 隨和
使用年資 : 15
使用版本 : 2010
積分 : 6
經驗值 : 5649
威望值 : 56
注冊日期 : 2009-03-03
-
回復： [練習]雨傘範例
由 moli995 2009-11-21, 01:52
1.
![[練習]雨傘範例 58494100](https://2img.net/r/ihimizer/img515/8036/58494100.jpg)
![[練習]雨傘範例 36371548](https://2img.net/r/ihimizer/img18/6817/36371548.jpg)
2.建模所用到的指令(約略說明即可):比例,掃略,斷面混成,擠出,倒圓角,陣列,聯集,薄殼,複製面,基本線架構...
3.使用的AutoCAD版本:2009
4.建模所需時間:30-50分(不確定)
5.您的意見補充:
現在練catia旋轉時改不過來
，
應該多複習auto cad避免滑鼠功能兩軟體混亂...
在畫過程沒注意比例，骨架有點太細
(沒先看教學就先亂畫一通下場)
這次的範例教學又多學了一點，感謝~
2.建模所用到的指令(約略說明即可):比例,掃略,斷面混成,擠出,倒圓角,陣列,聯集,薄殼,複製面,基本線架構...
3.使用的AutoCAD版本:2009
4.建模所需時間:30-50分(不確定)
5.您的意見補充:
現在練catia旋轉時改不過來
，應該多複習auto cad避免滑鼠功能兩軟體混亂...
在畫過程沒注意比例，骨架有點太細
(沒先看教學就先亂畫一通下場) 這次的範例教學又多學了一點，感謝~
[公告]關於團隊成員的回文及貢獻
Tiger&蘋果爸 在 2009-11-21, 18:20 作了第 1 次修改 (原因 : 加分囉~)
moli995- 初級會員
- 文章總數 : 52
年齡 : 39
來自 : 台南&台中
職業 : 無法分類...
愛好 : 繪圖設計類
個性 : 無可救藥的不切實際...
使用年資 : 2009/3月以後
使用版本 : 2009版
積分 : 4
經驗值 : 5521
威望值 : 23
注冊日期 : 2009-06-09
回復： [練習]雨傘範例
由 Tiger&蘋果爸 2009-11-22, 14:00
是啊~andy 寫到: 果然沒練習就會退步，感恩啊！
剛看了蘋果爸的視頻，有一點點不一樣，我的傘面只是曲面沒厚度，
用的路徑不是用導引的，然後是只做1/12再去陣列，不過陣列前沒先複製一組出來，
導致後來要處理主骨架時看得眼睛很花@@，還先用圖層去隱藏才搞定的，果然沒想好步驟就畫容易事倍工半啊！
要多多練習才會有效率，建模過程的安排也很重要呢!!
另外，可以分享一下曲面的做法嗎!?
我是使用 LOFT作出的曲面:
![[練習]雨傘範例 11111](https://i.servimg.com/u/f81/12/31/59/66/11111.jpg)
![[練習]雨傘範例 22210](https://i.servimg.com/u/f81/12/31/59/66/22210.jpg)
____________________________________________________________________________________
👉[好康]🎁加入專屬B取得大補帖及看2D+3D影片(點我)👈
Tiger&蘋果爸- 系統管理員
- 文章總數 : 21108
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 88616
威望值 : 16958
注冊日期 : 2008-04-23
-
回復： [練習]雨傘範例
由 sp674531 2009-11-22, 18:46
![[練習]雨傘範例 99463357](https://2img.net/r/ihimizer/img88/2624/99463357.jpg)
1.3d成品圖片
2.建模所用到的指令(約略說明即可)
看影片一個步驟一個步驟來的...
所以指令都跟影片一樣...
3.使用的AutoCAD版本
2008
4.建模所需時間
20分鐘吧...有些地方研究好久...= ="
5.您的意見補充
學到滿多的 第一次用AutoCAD畫雨傘
這種教學很棒~不過可以出一些用相同方法的題目給大家練習
進步應該會更快~~
[公告]關於團隊成員的回文及貢獻
Tiger&蘋果爸 在 2009-11-23, 09:16 作了第 1 次修改 (原因 : 加分囉~)
sp674531- 初級會員
- 文章總數 : 30
年齡 : 36
來自 : 台中縣
職業 : 學生
個性 : 正常...
積分 : 4
經驗值 : 5629
威望值 : 3
發帖精華 : 1
注冊日期 : 2008-12-12
glassshoes2003- 初級會員
- 文章總數 : 151
年齡 : 38
來自 : 彰化縣
職業 : 自由業
愛好 : 電玩 電影 電視
個性 : 隨和
使用年資 : 0.5年
使用版本 : 2008
積分 : 3
經驗值 : 5711
威望值 : 12
注冊日期 : 2009-11-17
回復： [練習]雨傘範例
由 alane 2009-11-23, 00:23
1.3d成品圖片
![[練習]雨傘範例 Bmode3](https://2img.net/r/ihimizer/img504/8333/bmode3.jpg)
不好意思, 我也不知怎轉成圖檔....所以也先這樣貼上了。
2.建模所用到的指令(概略說明即可)
實體編輯、聚合線、圓、線、掃掠、斷面混成、3d旋轉、移動、複製..等
3.使用的AutoCAD版本2008版
4.建模所需時間50分
5.您的意見補充
說真的一開始看到說明, 要不看教學還真的畫不出來,但有挑戰性
感謝能有這樣的想法和練習
不好意思, 我也不知怎轉成圖檔....所以也先這樣貼上了。
2.建模所用到的指令(概略說明即可)
實體編輯、聚合線、圓、線、掃掠、斷面混成、3d旋轉、移動、複製..等
3.使用的AutoCAD版本2008版
4.建模所需時間50分
5.您的意見補充
說真的一開始看到說明, 要不看教學還真的畫不出來,但有挑戰性
感謝能有這樣的想法和練習
[公告]關於團隊成員的回文及貢獻
Tiger&蘋果爸 在 2009-11-23, 09:21 作了第 1 次修改 (原因 : 加分囉~)
alane- 初級會員
- 文章總數 : 41
年齡 : 49
來自 : 屏東
職業 : 營造業
愛好 : 研究
個性 : 直爽
使用年資 : 15
使用版本 : 2008
積分 : 2
經驗值 : 5409
威望值 : 6
注冊日期 : 2009-11-17
回復： [練習]雨傘範例
由 andy 2009-11-23, 01:58
Tiger&蘋果爸 寫到:是啊~andy 寫到: 果然沒練習就會退步，感恩啊！
剛看了蘋果爸的視頻，有一點點不一樣，我的傘面只是曲面沒厚度，
用的路徑不是用導引的，然後是只做1/12再去陣列，不過陣列前沒先複製一組出來，
導致後來要處理主骨架時看得眼睛很花@@，還先用圖層去隱藏才搞定的，果然沒想好步驟就畫容易事倍工半啊！
要多多練習才會有效率，建模過程的安排也很重要呢!!
另外，可以分享一下曲面的做法嗎!?
我是使用 LOFT作出的曲面:
抱歉沒說清楚，我的也是用loft作出曲面的，但使用的方式是路徑而不是用引導的且一次只用1/12，所以只有曲面，也就不用再實體化薄殼，其他地方也有些不同，但看了視頻覺得蘋果大的過程比較順也比較快。
andy- 初級會員
- 文章總數 : 27
年齡 : 45
來自 : 新竹
職業 : 光電
愛好 : 看電影、打電動、聽音樂
個性 : 開朗、正直
使用年資 : 7
使用版本 : 2010
積分 : 3
經驗值 : 5451
威望值 : 0
注冊日期 : 2009-06-30
回復： [練習]雨傘範例
由 Tiger&蘋果爸 2009-11-23, 09:20
glassshoes2003 寫到:請問如何把圖片貼上來 試了好久還是不行
貼圖語法：alane 寫到:不好意思, 我也不知怎轉成圖檔....所以也先這樣貼上了。
- 代碼:
[img]網址[/img]
![[練習]雨傘範例 Icon1011](https://2img.net/h/7uyblw.blu.livefilestore.com/y1p45QCglt8AZQerXCfB1Ryo_c4Q6vI1dMAZHQbd8wTzwsk9AzPe7avz4wxy2yoWkPVW0zmMSYrmACvu8zVW8JSUeXfl6Sj0H4c/Icon1011.png) | 論壇指南 快速入門上手，幫助您即時使用論壇~ |
____________________________________________________________________________________
👉[好康]🎁加入專屬B取得大補帖及看2D+3D影片(點我)👈
Tiger&蘋果爸- 系統管理員
- 文章總數 : 21108
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 88616
威望值 : 16958
注冊日期 : 2008-04-23
-
回復： [練習]雨傘範例
由 glassshoes2003 2009-11-23, 09:20
1.3D圖片:
https://2img.net/r/ihimizer/img156/9770/bdmodel.jpg
2.建模所用到的指令:這次學到的 薄殼 掃略 斷面混成
3.使用的AutoCAD版本: 2008
4.建模所需時間: 40分
5.您的意見補充:這次看到蘋果爸的影片跟教學對我這種初學者有很大的幫助對CAD3D不暸的我有很大的幫助
希望以後還有其他類似的練習
https://2img.net/r/ihimizer/img156/9770/bdmodel.jpg
2.建模所用到的指令:這次學到的 薄殼 掃略 斷面混成
3.使用的AutoCAD版本: 2008
4.建模所需時間: 40分
5.您的意見補充:這次看到蘋果爸的影片跟教學對我這種初學者有很大的幫助對CAD3D不暸的我有很大的幫助
希望以後還有其他類似的練習
[公告]關於團隊成員的回文及貢獻
Tiger&蘋果爸 在 2009-11-23, 09:28 作了第 3 次修改 (原因 : 加分囉~)
glassshoes2003- 初級會員
- 文章總數 : 151
年齡 : 38
來自 : 彰化縣
職業 : 自由業
愛好 : 電玩 電影 電視
個性 : 隨和
使用年資 : 0.5年
使用版本 : 2008
積分 : 3
經驗值 : 5711
威望值 : 12
注冊日期 : 2009-11-17
AutoCAD顧問 :: 分享(發言等級:一般會員) :: :: 測驗練習
第1頁(共6頁)
這個論壇的權限：
您 無法 在這個版面回復文章
