用油標卡尺測量後......畫圖的問題

發表 由 onlygirl 于 2010-01-06, 15:22

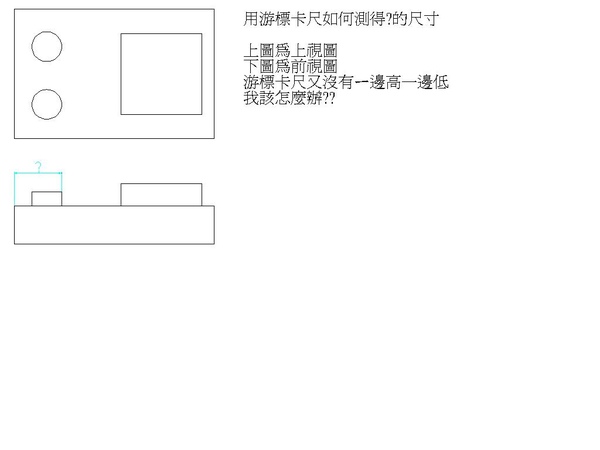

請問!!
像這種的!!怎麼量測呢

thanks

onlygirl
初級會員
初級會員

文章總數 : 341
年齡 : 31
來自 : 台南縣
職業 : 製圖
愛好 : 學習不同的新東西
個性 : 悲天憫人..
使用年資 : 2年
使用版本 : 公司2006家裡2008
積分 : 1
經驗值 : 3691
威望值 : 5
注冊日期 : 2009-12-18
串連貼紙成功 女 摩羯座 鼠

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 judyyai 于 2010-01-07, 00:29

你是要量測,問號那部分距離嗎?
很多方法
分2次量!也可以一次量

另外這個已經不屬於AutoCAD 問題!
將它移到 職場交流 討論

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26667
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 adslwang 于 2010-01-07, 00:39

依照我以前讀機械科的經驗的話 在沒有尺寸的前提下 我會使用2段量測 其量測如下

1.先量那一個員用夾的
2.使用游標卡尺反推回去(平行),游標的頭頂住圓體的底部再將量測副尺反推回去,此時副尺頂住的地方為矩行物件的邊邊
3.1+2=?(您所說的問號了)

adslwang
高級會員
高級會員

文章總數 : 372
年齡 : 38
來自 : 台南
職業 : 自由業
愛好 : 電腦、旅行
個性 : 樂觀
使用年資 : 1年
使用版本 : 2009
積分 : 17
經驗值 : 4281
威望值 : 355
回帖精華 : 1
注冊日期 : 2008-10-02
藍鵲88號
男 處女座 馬

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 onlygirl 于 2010-01-08, 15:07

不好意思.......我聽不懂......

onlygirl
初級會員
初級會員

文章總數 : 341
年齡 : 31
來自 : 台南縣
職業 : 製圖
愛好 : 學習不同的新東西
個性 : 悲天憫人..
使用年資 : 2年
使用版本 : 公司2006家裡2008
積分 : 1
經驗值 : 3691
威望值 : 5
注冊日期 : 2009-12-18
串連貼紙成功 女 摩羯座 鼠

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 judyyai 于 2010-01-09, 15:06

adslwang 寫到:依照我以前讀機械科的經驗的話 在沒有尺寸的前提下 我會使用2段量測 其量測如下

1.先量那一個員用夾的
2.使用游標卡尺反推回去(平行),游標的頭頂住圓體的底部再將量測副尺反推回去,此時副尺頂住的地方為矩行物件的邊邊
3.1+2=?(您所說的問號了)
TO:onlygirl
以上圖解
修正:第二步驟!示範不好!最好還是以游標卡尺頭部來測量!比較準確,如adslwang 所說的
頭部測量點我連結




讚啦!! 謝謝熱心圖文回覆~< 積分 +10>

[公告]關於團隊成員的回文及貢獻


judyyai 在 2010-02-15, 22:59 作了第 2 次修改 (原因 : 非常專業!!)

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26667
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 onlygirl 于 2010-01-09, 15:41

謝謝你那麼仔細用心的講解
感謝你~~
真是感恩!!
不過我有個問題耶......
就是L那個部分...怎麼去對準圓........的四分點呢......
在量的時候..如何準確的對準呢???
萬一稍微歪掉怎麼辦??
^^thank you very much~

onlygirl
初級會員
初級會員

文章總數 : 341
年齡 : 31
來自 : 台南縣
職業 : 製圖
愛好 : 學習不同的新東西
個性 : 悲天憫人..
使用年資 : 2年
使用版本 : 公司2006家裡2008
積分 : 1
經驗值 : 3691
威望值 : 5
注冊日期 : 2009-12-18
串連貼紙成功 女 摩羯座 鼠

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 judyyai 于 2010-01-10, 04:18

量圓的時候!除了夾緊!還要繞圓周轉一轉~
尺寸不跑掉為主!
例如:這是Ø 10的圓
你剛開始量是9點多!那有可能是這沒做準!或是量的時候!
跑掉就要繞圓周轉一轉!轉左邊是10轉右邊是10那就是對了
你可以請教你公司會用卡尺測量的人
L部分!就是如圖尾端伸長頂住圓的四分點(到底)
尾端固定面(面積大的)平面頂住下面長方形!
如圖!你自己試試量量看就知道

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26667
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 onlygirl 于 2010-01-10, 10:39

借用你的圖片一下~~

onlygirl
初級會員
初級會員

文章總數 : 341
年齡 : 31
來自 : 台南縣
職業 : 製圖
愛好 : 學習不同的新東西
個性 : 悲天憫人..
使用年資 : 2年
使用版本 : 公司2006家裡2008
積分 : 1
經驗值 : 3691
威望值 : 5
注冊日期 : 2009-12-18
串連貼紙成功 女 摩羯座 鼠

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 judyyai 于 2010-01-10, 12:17

上面有說過!
量圓的時候!除了夾緊!還要繞圓周轉一轉~
尺寸不跑掉為主!
例如:這是Ø 10的圓
你剛開始量是9點多!那有可能是這沒做準!或是量的時候!
跑掉就要繞圓周轉一轉!轉左邊是10轉右邊是10那就是對了

你必須實際去測量!

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26667
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 onlygirl 于 2010-01-10, 14:27

我剛剛一值以為你在講直徑的地方
我現在了解你的意思了!!
感謝你!~~
^^

onlygirl
初級會員
初級會員

文章總數 : 341
年齡 : 31
來自 : 台南縣
職業 : 製圖
愛好 : 學習不同的新東西
個性 : 悲天憫人..
使用年資 : 2年
使用版本 : 公司2006家裡2008
積分 : 1
經驗值 : 3691
威望值 : 5
注冊日期 : 2009-12-18
串連貼紙成功 女 摩羯座 鼠

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 adslwang 于 2010-01-11, 06:45

最近有點事所以少上來
我要說一下 我的看法
1.judyyai所畫的圖沒有錯,可是第二個部驟方向畫反了,游標卡尺的頭應該是朝著圓體的方向量測,再利用複尺反推回去(應該是要與物體平形量測的)。因為使用尾巴的方式,在游標經常使用的時後會有時去撞到尾巴,而且那個部份也是非量測區也比較會有冷縮熱脹的問題(問有做過車工的人就知道,有時會差個0.0x),而且用目視以游標卡尺的尾巴來頂物體圓形的邊,這樣的量測值,恐怕會另人質疑。
2.onlygirl所說的178.179.180等的數值,我要說:應該要把書本拿書來看一下了,量測圓心外徑時應該要取最小值,量測圓心內徑時要量最大值,至於反推回去的部份取最小值才對,因為人的手在量測時會產生歪斜所產生的錯誤所以量測方法要正確才是。
3.因為都是在公司回的不能貼圖....



讚啦!! 謝謝熱心回覆~< 積分 +1>

[公告]關於團隊成員的回文及貢獻


adslwang 在 2010-01-11, 15:13 作了第 5 次修改 (原因 : 再修正)

adslwang
高級會員
高級會員

文章總數 : 372
年齡 : 38
來自 : 台南
職業 : 自由業
愛好 : 電腦、旅行
個性 : 樂觀
使用年資 : 1年
使用版本 : 2009
積分 : 17
經驗值 : 4281
威望值 : 355
回帖精華 : 1
注冊日期 : 2008-10-02
藍鵲88號
男 處女座 馬

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 Tiger&蘋果爸 于 2010-01-11, 06:49

adslwang 寫到:最進有一些些小事所以 太慢上來看
我發表一下我的看法 公司不能貼圖所以只能口述
1. judyyai大大您所畫的是沒有錯,可是第二個部驟的頭應該要反方向量,而且是要使用與物體平行反推回去的歐,沒有人用尾巴量的,因為經常使用的狀態下尾巴常常會去撞到,會產生歪斜所以是不建議使用尾吧量測,除非是不是很介意準度。
2.onlygirl所說的量測出來的值有180...或179...或178...,我要說:您應該好好的把書再拿來讀一下了,在游標卡尺量測時外徑是取最小值,內徑是取最大值,其它的就另當別論。補充:至於點幾的部份就要依游標卡尺的等份去計算了歐。
還有這個不是我起頭說的嘛 蘋果大大怎麼我沒有貢獻.... 愛哭
您的專業有目共睹啦~
也謝謝您的熱心分享!!
害羞

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16349
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60110
威望值 : 12075
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 judyyai 于 2010-01-11, 06:52

adslwang 寫到:
1. judyyai大大您所畫的是沒有錯,可是第二個部驟的頭應該要反方向量,而且是要使用與物體平行反推回去的歐,沒有人用尾巴量的,因為經常使用的狀態下尾巴常常會去撞到,會產生歪斜所以是不建議使用尾吧量測,除非是不是很介意準度。

謝謝!
恩!頭也是可以!
頭比較準!
其實卡尺每一個地方都可運用量測!

認同

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26667
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 onlygirl 于 2010-01-11, 11:53

其實.........我不太會用卡尺= =
因為學校只有交很簡單的那種.......夾住............= =

onlygirl
初級會員
初級會員

文章總數 : 341
年齡 : 31
來自 : 台南縣
職業 : 製圖
愛好 : 學習不同的新東西
個性 : 悲天憫人..
使用年資 : 2年
使用版本 : 公司2006家裡2008
積分 : 1
經驗值 : 3691
威望值 : 5
注冊日期 : 2009-12-18
串連貼紙成功 女 摩羯座 鼠

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 judyyai 于 2010-01-11, 13:31

onlygirl 寫到:其實.........我不太會用卡尺= =
因為學校只有交很簡單的那種.......夾住............= =

經驗累積!久了就會!
加油!

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7611
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26667
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 chang 于 2010-02-15, 16:37

游標卡尺的尾巴是量測深度用的.

chang
初級會員
初級會員

文章總數 : 86
年齡 : 47
來自 : 嘉義市
職業 : 機械
愛好 : 導航帶著到處跑
個性 : 隨和
使用年資 : 3年
使用版本 : mechancali2010
積分 : 2
經驗值 : 2863
威望值 : 48
注冊日期 : 2009-11-06
經典問與答讀者 藍鵲139號
男 巨蟹座 雞

回頂端 向下

回復: 用油標卡尺測量後......畫圖的問題

發表 由 judyyai 于 2010-02-15, 23:01

許正長 寫到:游標卡尺的尾巴是量測深度用的.

恩!了解!
之前有被 adslwang 糾正過了! 害羞
