關於AutoCAD DWG檔案異常容量變大-II

主題回顧 :

 關於DWG檔案異常變大原因有很多種，近期發現「DGN線型」會造成檔案變大！
而這個問題遠超過之前的異常狀況，一張圖可能達到100mb以上，正常清除完畢後剩下不到1mb
現在已經有嚴重災情傳出，請大家幫忙告訴大家要正視這個問題，不然會影響傳染彼此DWG圖檔～
 像我就開DWG檔開到當機...

■私房教學2課程，第41個範例有詳細解說👇

[訂購]AutoCAD 2021 私房教學2_光碟課程/線上課程

 雖然說「Autodesk官網」有釋出修復程式(僅支援2012以上版本)，但是安裝步驟稍顯複雜（方式請參考上述 DGN 線型亂碼 討論文）。
最近終於搜尋到「Autodesk Exchange 應用程式網站」，該網站有免費分享「Dwg-Purge」外掛程式，此功能也是只有支援2012以上版本。
除了可以有效處理清除過多的「DGN 線型」，而且還可清除「註冊程式」及「比例清單」，大家趕緊來試試吧！




■使用教學：Autodesk Exchange 應用程式網站
https://www.autocad-tw.com/t14107-topic

☆置於如何判定檔案為異常放大，使用者可以將圖檔物件只留下一條線，再來使用「PURGE」或「WBLOCK」，檔案若還是很大則表示DWG檔案異常。
☆2011以下版本如何處理DGN線型問題，使用者可以使用舊版(建議2008以下版本)，將圖檔使用「WBLOCK」，DWG檔案即可正常縮小。

補充：如果安裝完畢功能區沒有顯示按鈕，請試試自訂工作區開啟

---

▼解決方法：
步驟一：官方網站下載「Drawing Purge」，「AjilalVijayanDwg-Purge.msi」程式檔。
http://apps.exchange.autodesk.com/ACD/zh/Detail/Index?id=appstore.exchange.autodesk.com%3adrawingpurge_windows32and64%3aen

■備用載點6.0版(2016-06-03更新*回覆可見*)：
■備用載點7.0版(2017-07-05更新*回覆可見*)：
■備用載點8.3.0版(2020-06-02更新*回覆可見*)：

步驟二：安裝執行（建議關閉AutoCAD）



步驟三：新版安裝完畢，在「功能區」切換到「增益集」面板，即可使用該應用程式。

PS:舊版安裝完畢，在「功能區」切換到「外掛程式」面板，即可使用該應用程式。

※說明：程式提供二個「DWG-PURGE指令」單檔處理及「DWG-PURGE-BATCH指令」多圖檔處理。

步驟四：10個異常DWG檔，大小共170mb


步驟五：多圖檔請使用「DWG-PURGE-BATCH指令」


步驟六：選擇圖檔 → 轉為2004格式 → 共10檔案 →「Start」


步驟七：清除了過多的「線型(DGN)」及「註冊程式」


步驟八：10個DWG檔，大小縮小為5mb


影片展示：

---

▼相關主題：
關於AutoCAD DWG檔案異常容量變大
https://www.autocad-tw.com/t813-topic

[教學]錯誤的圖層過濾器-造成檔案異常容量變大
https://www.autocad-tw.com/forum-f7/topic-t811.htm

[教學]錯誤的註解比例(比例清單)-造成檔案異常容量變大
https://www.autocad-tw.com/forum-f7/topic-t812.htm

[已解決]檔案變大( DGN 線型亂碼)
https://www.autocad-tw.com/t16210-topic

如果都不行的人可以參考這邊
公司有兩台電腦我都是用這個方法解決
http://web.ctc.com.tw/modules/newbb/viewtopic.php?topic_id=589&forum=6

蘋果爸~
真是太謝謝你了，解決明明是空白檔還無敵大的問題，增長知識了。
謝謝！

我的版本是CAD2013

VREA 寫到:蘋果爸~
真是太謝謝你了，解決明明是空白檔還無敵大的問題，增長知識了。
謝謝！
我的版本是CAD2013

不客氣喔～
也謝謝您回報解決！

蘋果爸...
小弟我也遇到這問題...
我測試過你所提出的步驟...
檔案有從70125KB>>>68687KB...
而且線型都沒減少多少耶!!!
而且圖檔內...我也沒有圖塊選擇那些線型...
幫忙在腦力激盪一下  @@

鑽石級宅男 寫到:蘋果爸...
小弟我也遇到這問題...
我測試過你所提出的步驟...
檔案有從70125KB>>>68687KB...
而且線型都沒減少多少耶!!!
而且圖檔內...我也沒有圖塊選擇那些線型...
幫忙在腦力激盪一下  @@

有時候會是因為DWG圖檔裡太多物件（如有10幾層平面圖...等等），造成檔案變大。
若是方便或許你可以上傳檔案我這裡試試～

請問2008版本 我也沒辦法執行
謝謝分享!!

蘋果爸之前有電腦修理師分享一個軟體
CleanupScales.exe
這也可以幫檔案瘦身不過我只知道2008版
不知以上版的有沒有
蠻好用的~但不知可不可以解決上面的問題

to d00477

蘋果爸在文章內有說明:
"該網站有免費分享「Dwg-Purge」外掛程式，此功能也是只有支援2012以上版本。
除了可以有效處理清除過多的「DGN 線型」，而且還可清除「註冊程式」及「比例清單」，大家趕緊來試試吧！"

這個外掛程式只適用於2012以上的版本. (主要清除DGN線型, 順便清除註冊程式&比例清單)

to li60830
CleanupScales.exe 可以清除註冊程式&比例清單,
但是無法清除DGN線型的. (也只有2012以上版本才需要清除DGN線型)

真是太棒了, 感謝無私分享

今天有下載並安裝，可能新版的原因(版本號5.0.0.0)，介面不太一樣

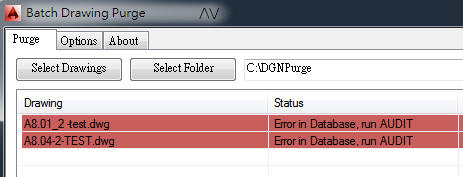

但重點是無法解決，顯示附圖的錯誤訊息，但就算做過AUDIT，問題還是存在，不知道是否有人遇過？
