關於AutoCAD DWG檔案異常容量變大-II
主題回顧 :
關於DWG檔案異常變大原因有很多種,近期發現「DGN線型」會造成檔案變大!
而這個問題遠超過之前的異常狀況,一張圖可能達到100mb以上,正常清除完畢後剩下不到1mb
現在已經有嚴重災情傳出,請大家幫忙告訴大家要正視這個問題,不然會影響傳染彼此DWG圖檔~
像我就開DWG檔開到當機...
雖然說「Autodesk官網」有釋出修復程式(僅支援2012以上版本),但是安裝步驟稍顯複雜(方式請參考上述 DGN 線型亂碼 討論文)。
最近終於搜尋到「Autodesk Exchange 應用程式網站」,該網站有免費分享「Dwg-Purge」外掛程式,此功能也是只有支援2012以上版本。
除了可以有效處理清除過多的「DGN 線型」,而且還可清除「註冊程式」及「比例清單」,大家趕緊來試試吧!
■使用教學:Autodesk Exchange 應用程式網站
https://www.autocad-tw.com/t14107-topic
☆置於如何判定檔案為異常放大,使用者可以將圖檔物件只留下一條線,再來使用「PURGE」或「WBLOCK」,檔案若還是很大則表示DWG檔案異常。
☆2011以下版本如何處理DGN線型問題,使用者可以使用舊版(建議2008以下版本),將圖檔使用「WBLOCK」,DWG檔案即可正常縮小。
補充:如果安裝完畢功能區沒有顯示按鈕,請試試自訂工作區開啟
▼解決方法:

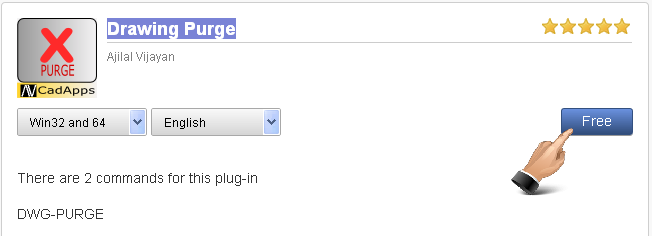

步驟一:官方網站下載「Drawing Purge」,「AjilalVijayanDwg-Purge.msi」程式檔。
http://apps.exchange.autodesk.com/ACD/zh/Detail/Index?id=appstore.exchange.autodesk.com%3adrawingpurge_windows32and64%3aen
■備用載點6.0版(2016-06-03更新*回覆可見*):
■備用載點7.0版(2017-07-05更新*回覆可見*):
■備用載點8.3.0版(2020-06-02更新*回覆可見*):

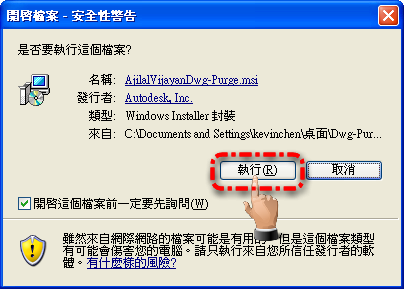

步驟二:安裝執行(建議關閉AutoCAD)

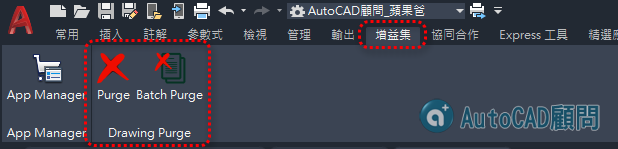

步驟三:新版安裝完畢,在「功能區」切換到「增益集」面板,即可使用該應用程式。
PS:舊版安裝完畢,在「功能區」切換到「外掛程式」面板,即可使用該應用程式。

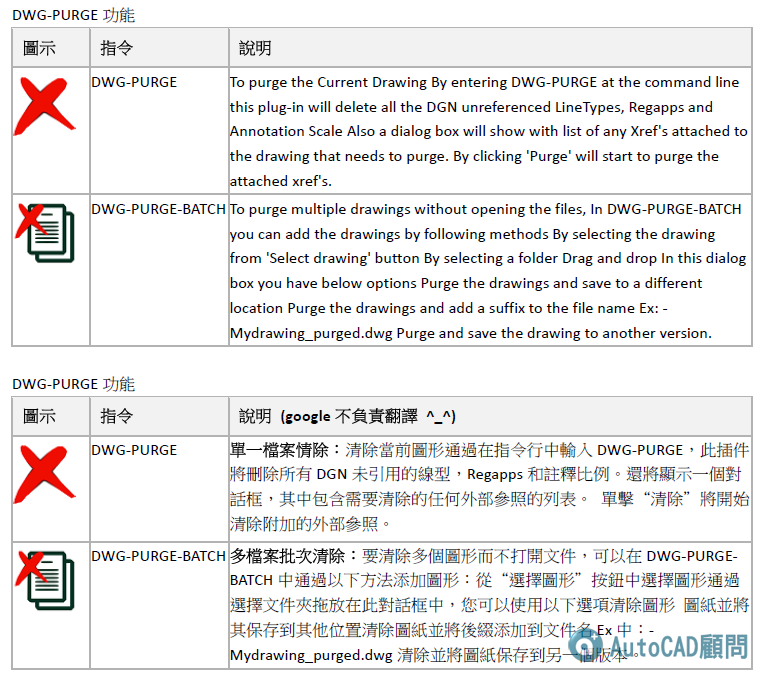

※說明:程式提供二個「DWG-PURGE指令」單檔處理及「DWG-PURGE-BATCH指令」多圖檔處理。
步驟四:10個異常DWG檔,大小共170mb
步驟五:多圖檔請使用「DWG-PURGE-BATCH指令」

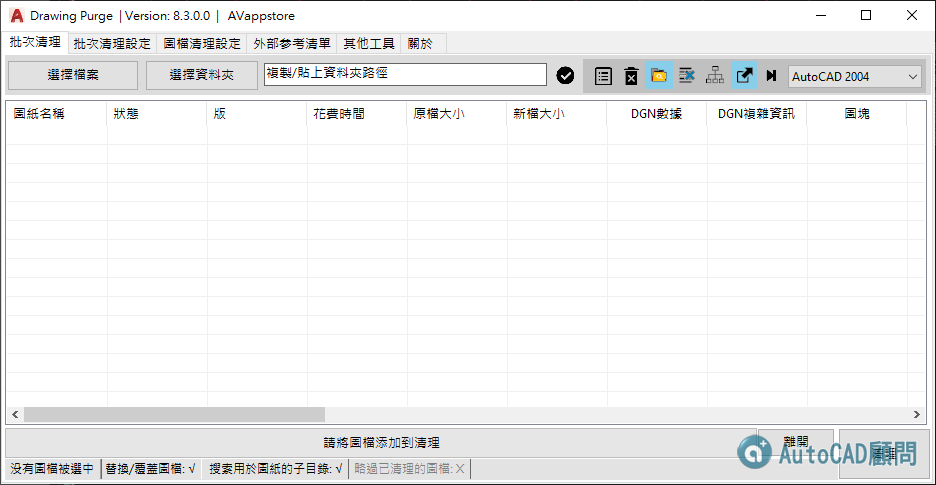

步驟六:選擇圖檔 → 轉為2004格式 → 共10檔案 →「Start」

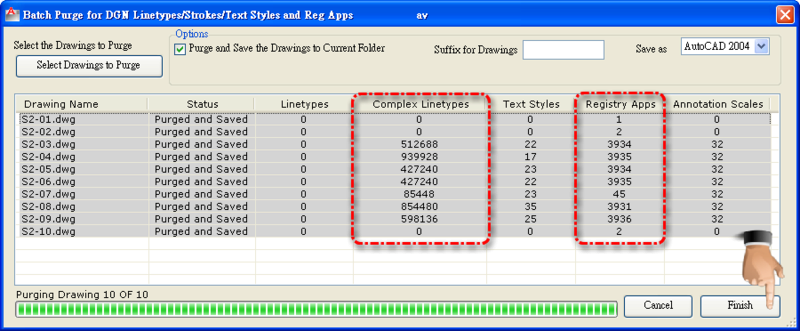

步驟七:清除了過多的「線型(DGN)」及「註冊程式」
步驟八:10個DWG檔,大小縮小為5mb
影片展示:
▼相關主題:
關於AutoCAD DWG檔案異常容量變大
https://www.autocad-tw.com/t813-topic
[教學]錯誤的圖層過濾器-造成檔案異常容量變大
https://www.autocad-tw.com/forum-f7/topic-t811.htm
[教學]錯誤的註解比例(比例清單)-造成檔案異常容量變大
https://www.autocad-tw.com/forum-f7/topic-t812.htm
[已解決]檔案變大( DGN 線型亂碼)
https://www.autocad-tw.com/t16210-topic
關於DWG檔案異常變大原因有很多種,近期發現「DGN線型」會造成檔案變大!
而這個問題遠超過之前的異常狀況,一張圖可能達到100mb以上,正常清除完畢後剩下不到1mb
現在已經有嚴重災情傳出,請大家幫忙告訴大家要正視這個問題,不然會影響傳染彼此DWG圖檔~
像我就開DWG檔開到當機...
■私房教學2課程,第41個範例有詳細解說👇
[訂購]AutoCAD 2021 私房教學2_光碟課程/線上課程雖然說「Autodesk官網」有釋出修復程式(僅支援2012以上版本),但是安裝步驟稍顯複雜(方式請參考上述 DGN 線型亂碼 討論文)。
最近終於搜尋到「Autodesk Exchange 應用程式網站」,該網站有免費分享「Dwg-Purge」外掛程式,此功能也是只有支援2012以上版本。
除了可以有效處理清除過多的「DGN 線型」,而且還可清除「註冊程式」及「比例清單」,大家趕緊來試試吧!
■使用教學:Autodesk Exchange 應用程式網站
https://www.autocad-tw.com/t14107-topic
☆置於如何判定檔案為異常放大,使用者可以將圖檔物件只留下一條線,再來使用「PURGE」或「WBLOCK」,檔案若還是很大則表示DWG檔案異常。
☆2011以下版本如何處理DGN線型問題,使用者可以使用舊版(建議2008以下版本),將圖檔使用「WBLOCK」,DWG檔案即可正常縮小。
補充:如果安裝完畢功能區沒有顯示按鈕,請試試自訂工作區開啟
▼解決方法:
步驟一:官方網站下載「Drawing Purge」,「AjilalVijayanDwg-Purge.msi」程式檔。
http://apps.exchange.autodesk.com/ACD/zh/Detail/Index?id=appstore.exchange.autodesk.com%3adrawingpurge_windows32and64%3aen
■備用載點6.0版(2016-06-03更新*回覆可見*):
■備用載點7.0版(2017-07-05更新*回覆可見*):
■備用載點8.3.0版(2020-06-02更新*回覆可見*):
步驟二:安裝執行(建議關閉AutoCAD)
步驟三:新版安裝完畢,在「功能區」切換到「增益集」面板,即可使用該應用程式。
PS:舊版安裝完畢,在「功能區」切換到「外掛程式」面板,即可使用該應用程式。
※說明:程式提供二個「DWG-PURGE指令」單檔處理及「DWG-PURGE-BATCH指令」多圖檔處理。
步驟四:10個異常DWG檔,大小共170mb
步驟五:多圖檔請使用「DWG-PURGE-BATCH指令」
步驟六:選擇圖檔 → 轉為2004格式 → 共10檔案 →「Start」
步驟七:清除了過多的「線型(DGN)」及「註冊程式」
步驟八:10個DWG檔,大小縮小為5mb
影片展示:
▼相關主題:
關於AutoCAD DWG檔案異常容量變大
https://www.autocad-tw.com/t813-topic
[教學]錯誤的圖層過濾器-造成檔案異常容量變大
https://www.autocad-tw.com/forum-f7/topic-t811.htm
[教學]錯誤的註解比例(比例清單)-造成檔案異常容量變大
https://www.autocad-tw.com/forum-f7/topic-t812.htm
[已解決]檔案變大( DGN 線型亂碼)
https://www.autocad-tw.com/t16210-topic
Tiger&蘋果爸 在 周日 6 8月 2023 - 15:31 作了第 11 次修改 (原因 : 備用載點8.3.0版(2020-06-02更新))
____________________________________________________________________________________
👉[好康]🎁加入專屬B取得大補帖及看2D+3D影片(點我)👈
瘋瘋的熊, noize15987 and easyplay9140 like this post
回復: 關於AutoCAD DWG檔案異常容量變大-II
好的~~
謝謝蘋果爸~~
謝謝蘋果爸~~
Jatsou- 專屬會員
- 文章總數 : 42
年齡 : 32
來自 : 桃園市中壢區
職業 : 行政兼繪圖
愛好 : 音樂方面~
個性 : 比較少話一點
使用年資 : 3個月
使用版本 : AutoCAD2018
經驗值 : 1655
威望值 : 12
注冊日期 : 2020-04-07
yellwoever- 一般會員
- 文章總數 : 12
年齡 : 36
來自 : 基隆市
職業 : 繪圖
愛好 : 釣魚休閒
個性 : 寡言
使用年資 : 3年
使用版本 : 2016
經驗值 : 1638
威望值 : 16
注冊日期 : 2019-12-03
as688633- 一般會員
- 文章總數 : 14
年齡 : 46
來自 : taipei
職業 : 繪圖員
愛好 : 看書
個性 : 積極
使用年資 : 10
使用版本 : 2020
經驗值 : 2942
威望值 : 0
注冊日期 : 2016-05-10
回復: 關於AutoCAD DWG檔案異常容量變大-II
公司一大批圖檔都3000多KB 試試看這個能不能把檔案變小
yf85540- 一般會員
- 文章總數 : 3
年齡 : 33
來自 : 高雄
職業 : 工程師
愛好 : 打遊戲畫圖
個性 : 種隱私不跟陌生人講太多
使用年資 : 10年以上
使用版本 : 2014
經驗值 : 2136
威望值 : 0
注冊日期 : 2018-06-02
Tiger&蘋果爸 likes this post
回復: 關於AutoCAD DWG檔案異常容量變大-II
最近重灌電腦並安裝AutoCad2014,上官網下載DWG PURGE時,發現版本是8.3好像不支援AutoCad2014 ,幸好蘋果爸還留著舊版本DWG PURGE
linda41- 一般會員
- 文章總數 : 17
年齡 : 42
來自 : 中和
職業 : AUTOCAD繪圖/2D
愛好 : 宅在家
個性 : 單純/老實
使用年資 : 14年
使用版本 : AUTOCA2014
經驗值 : 3447
威望值 : 6
注冊日期 : 2015-01-23
Tiger&蘋果爸 likes this post
skylark- 一般會員
- 文章總數 : 6
年齡 : 55
來自 : 台中
職業 : 消防
愛好 : 聽音樂
個性 : 互相研究
使用年資 : 1年
使用版本 : 新手
經驗值 : 771
威望值 : 0
注冊日期 : 2022-03-13
回復: 關於AutoCAD DWG檔案異常容量變大-II
來看看有沒有支援CAD 2024版本
michell1209- 一般會員
- 文章總數 : 10
年齡 : 40
來自 : 台灣台中
職業 : 結構設計師
愛好 : 寫程式
個性 : 開朗
使用年資 : 5
使用版本 : 2005
經驗值 : 4555
威望值 : 0
注冊日期 : 2011-11-16
回復: 關於AutoCAD DWG檔案異常容量變大-II
需要2021版本以上可以使用的版本R~~~
qq12186- 一般會員
- 文章總數 : 8
年齡 : 37
來自 : Taina
職業 : student
愛好 : 很多
個性 : 好奇心
使用年資 : 6年
使用版本 : 2008
經驗值 : 4135
威望值 : 0
注冊日期 : 2012-12-28
