AUTO CAD與INVENTOR之相容性,以及檔案互通問題

向下

AUTO CAD與INVENTOR之相容性,以及檔案互通問題 Empty AUTO CAD與INVENTOR之相容性,以及檔案互通問題

發表 由 林瑞 于 2019-09-27, 15:02

各位前輩好,不知道各位知不知道INVENTOR這套軟體。
也是AUTODESK的。3D繪圖軟體

我有幾個問題想請教一下,希望有經驗過了解其邏輯性的前輩可以替我解惑 愛哭 愛哭 愛哭

1. INVENTOR內的3D模型能否匯入CAD內?
目前知道的是AUTODESK把先前CAD內的3D功能獨立出了一款叫FUSION的3D軟體,但似乎CAD內部還是有保留3D繪圖功能
那FUSION與INVENTOR之間檔案是可以互通的,不過想知道的是INVENTOR內的模型能否匯入CAD呈現呢???

2.如果可以匯入,那INVENTOR那邊匯出時該轉哪一個檔案?
目前知道的是,如果說對方沒有INVENTOR的話 要給對方可以存成DWF檔
只要對方安裝DWG TrueView即可以3D方式觀看模型,但CAD沒有匯入DWF檔的選項。

3.在3D的呈現上,是否建議還是用AUTO CAD 3D?
目前所知道的是,已經很少人在使用AUTO CAD 3D了,工業設計用INVENTOR 建築用REVIT等等...
比較常知道的是,利用CAD畫平面或立面然後在其他3D軟體會製作呈現。
本身是在結構公司上班,模型部分希望能做到的是 在3D繪製後轉至CAD能變成單線,然後在用單線檔轉入結構運算軟體內做運算.....
這是最好的遠景啦,但目前所知是不太可能。
所以主要還是詢問說前輩們是否也遇過3D呈現上的問題? 那大家都是使用哪個軟體做繪製呢???


以上,還請大家解惑了~~~~
非常感謝 害羞 害羞 害羞 害羞
熱情 熱情 熱情 熱情 熱情
林瑞
林瑞
一般會員
一般會員

文章總數 : 79
年齡 : 27
來自 : 新北市新店
職業 : 繪圖工程師
愛好 : 運動 唱歌 電影
個性 : 幽默 善良 愛思考
使用年資 : 2年
使用版本 : 2016~2020
經驗值 : 892
威望值 : 6
注冊日期 : 2019-07-11
男 白羊座 雞

回頂端 向下

AUTO CAD與INVENTOR之相容性,以及檔案互通問題 Empty 回復: AUTO CAD與INVENTOR之相容性,以及檔案互通問題

發表 由 Tiger&蘋果爸 于 2019-09-30, 15:12

AutoCAD對於其他3D軟體,頂多支援觀看瀏覽,一些資訊無法帶進來。
如果要給其他人看3D可以考慮原廠線上的功能
https://www.autocad-tw.com/t20494-topic

一班我的效果圖都是使用AutoCAD建構,然後給結構分析軟體用的,還是需要自己拉單線(中心線)
除非其他3D軟體可以匯出3D中心線
竊喜

____________________________________________________________________________________
AUTO CAD與INVENTOR之相容性,以及檔案互通問題 Oo-2-110 AUTO CAD與INVENTOR之相容性,以及檔案互通問題 Ia15010 AUTO CAD與INVENTOR之相容性,以及檔案互通問題 Ziao1510 AUTO CAD與INVENTOR之相容性,以及檔案互通問題 BPl3tjj
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 19332
年齡 : 44
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 76505
威望值 : 14609
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

AUTO CAD與INVENTOR之相容性,以及檔案互通問題 Empty 回復: AUTO CAD與INVENTOR之相容性,以及檔案互通問題

發表 由 judyyai 于 2019-09-30, 21:47

林瑞 寫到:各位前輩好,不知道各位知不知道INVENTOR這套軟體。
也是AUTODESK的。3D繪圖軟體

我有幾個問題想請教一下,希望有經驗過了解其邏輯性的前輩可以替我解惑

大致回你~其實我也不是很懂INVENTOR 了解...

1. INVENTOR內的3D模型能否匯入CAD內?
應該是轉檔

2.如果可以匯入,那INVENTOR那邊匯出時該轉哪一個檔案?

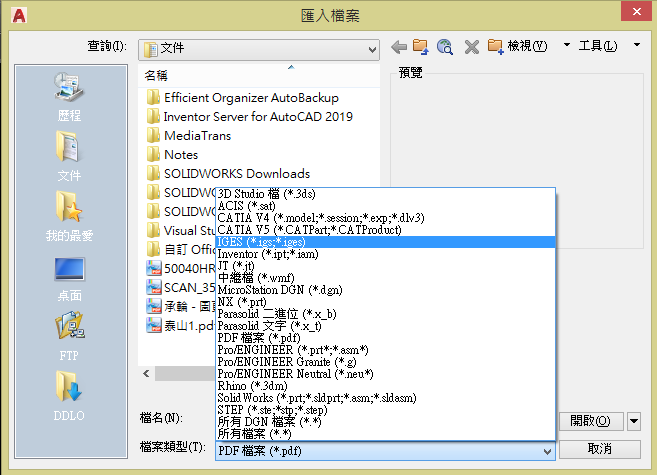

IGES 或以下AutoCAD匯入 查圖片的格式看看
AUTO CAD與INVENTOR之相容性,以及檔案互通問題 YqH0WATe_o

怕圖片日後不見,特地打了以下(參考AutoCAD2019)
代碼:
3DSudio檔(*.3ds)
ACIS (*sat)'
CATIA V4 (*.model;*.session,*.exp;*.dlv3)
CATIA V5 (*.CATPart;* CATProduct)
IGES(*.igs,*.iges) .
Inyentor (* ipt;*ian)
JT (* jt)
中継檔(*wmf)
MicnStation DGM (*dgn)
NX (*prt). .
Panasold.二進位(*.x_b)
Parasomd 文学(*.x_t)
PDF檔案(pdf).
Pro/ENGINEER (* prt*.*.asm*)
Pro/ENGINEER Graite (*.g)
ProfENGINEER Meutral (*.neu*)
Rhino (*.3dm)
Solid Works (* .prt:* sldprt;,* ,asm, * sldasm)
STEP (*.ste *stp;*.step)
所有DGN檔素(**)

3.在3D的呈現上,是否建議還是用AUTO CAD 3D?
根據我所認識前輩~建築方面還是有跑AUTOCAD 3D
例如~蘋果爸~例如~冬前輩~~
可以去查看作品展示~

https://www.autocad-tw.com/f15-forum

PS.AutoCAD 完整版本身也是一套3D軟體~

____________________________________________________________________________________
AUTO CAD與INVENTOR之相容性,以及檔案互通問題 Eai-1a11 AUTO CAD與INVENTOR之相容性,以及檔案互通問題 Ia15010 AUTO CAD與INVENTOR之相容性,以及檔案互通問題 Ziao110 AUTO CAD與INVENTOR之相容性,以及檔案互通問題 BPl3tjj
judyyai
judyyai
管理顧問
管理顧問

文章總數 : 7733
年齡 : 43
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 28684
威望值 : 3539
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

AUTO CAD與INVENTOR之相容性,以及檔案互通問題 Empty 回復: AUTO CAD與INVENTOR之相容性,以及檔案互通問題

發表 由 林瑞 于 2019-10-01, 15:36

好的 !!!
感謝兩位大前輩的回覆~~~受益良多~~~
