AutoCAD教學 實務測驗題5 - 順序號碼球
AutoCAD教學 實務測驗題5 - 順序號碼球

※練習的朋友請上傳DWG圖檔及回覆答案(說明使用的指令及步驟),可以獲得經驗值+6
歡迎加入練習挑戰及交流作法~
想想用預設指令快速達成需求~
這回主要分為二種作法,預設方式及DIESEL巨集指令語法!!
這次的DIESEL語法,聽朋友說可以用在AutoCAD LT版本,對於不能加載LISP外掛的LT版用戶有福囉~
還可以改寫成 零件編號巨集 喔~╰(*°▽°*)╯

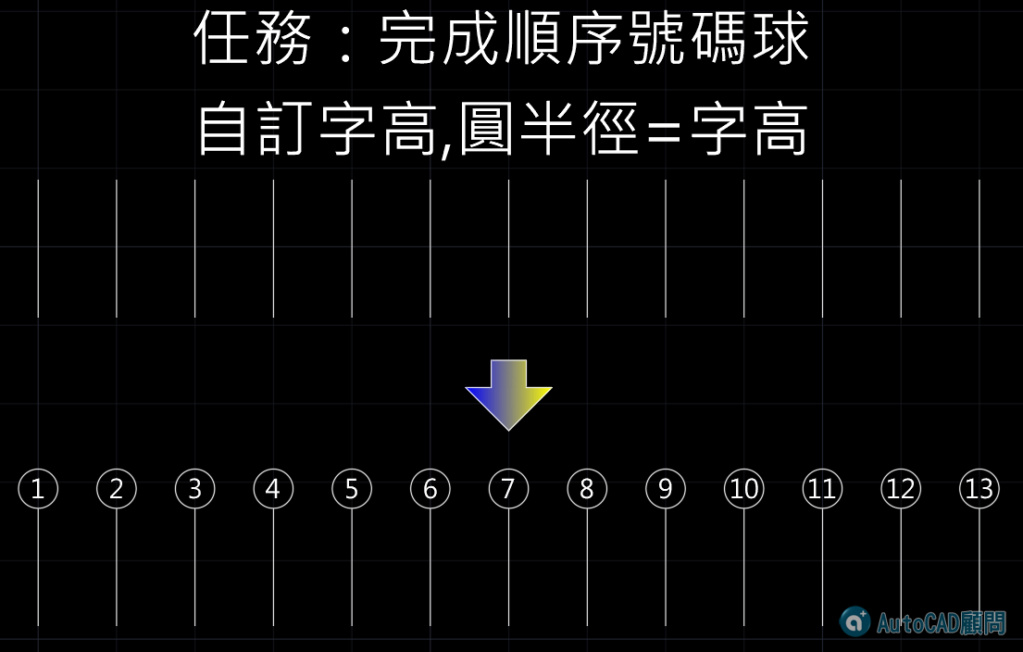

1.完成順序號碼球
2.自訂字高,圓半徑=字高
DWG範例下載:>> https://app.box.com/s/4s0ax55r4jf8flw6hgr96mux4ooren8p <<
這次是關於巨集指令語法技巧,可能你沒有用過,我會大推你來學習!
如果您從影片中學到新招也請跟我分享這個喜悅吧~有您的回應支持是我最大的動力😙
▼分享影片操作▼(DIESEL巨集指令語法)
▼DIESEL巨集指令語法(*回覆可見*)
▼更多實務測驗▼
http://bit.ly/2Sk5ZCl
Tiger&蘋果爸 在 2020-06-28, 22:18 作了第 3 次修改
魅影 likes this post
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
想到的方式
方法1.做成屬性圖塊(設定有點多~但下次可以用)
方法2.用Express 自動編號(比方1快)
先用1+圈 複製12個(共13個)
方法1.做成屬性圖塊(設定有點多~但下次可以用)
方法2.用Express 自動編號(比方1快)
先用1+圈 複製12個(共13個)
- 代碼:
指令: tcount
選取物件: 指定對角點: 找到 13 個
選取物件:
選取物件種類按照 [X/Y/選取順序(S)] <Select-order>: X
指定開始編號和增量 (開始,增量) <1,1>:
放置文字中的數字[覆蓋(O)/字首(P)/字尾(S)/尋找與取代(F)..] < Prefix>: 0
無效的選項關鍵字。
放置文字中的數字[覆蓋(O)/字首(P)/字尾(S)/尋找與取代(F)..] < Prefix>: O
12 物件更新.
judyyai- 管理顧問
- 文章總數 : 7740
年齡 : 43
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 28823
威望值 : 3555
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
跟我想到的都一樣,屬性圖塊好處多多,還可以搭配論壇分享的自動編號外掛~judyyai 寫到:想到的方式
方法1.做成屬性圖塊(設定有點多~但下次可以用)
方法2.用Express 自動編號(比方1快)
先用1+圈 複製12個(共13個)

等我分享😎DIESEL巨集指令語法
不是LSP程式所以LT版用戶也可以用~

回復: AutoCAD教學 實務測驗題5 - 順序號碼球
Tiger&蘋果爸 寫到:
等我分享😎DIESEL巨集指令語法
不是LSP程式所以LT版用戶也可以用~
期待!看上面gif 覺得好神好快

judyyai- 管理顧問
- 文章總數 : 7740
年齡 : 43
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 28823
威望值 : 3555
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
已經po出作法分享,JUDY你參考看看囉~judyyai 寫到:期待!看上面gif 覺得好神好快Tiger&蘋果爸 寫到:
等我分享😎DIESEL巨集指令語法
不是LSP程式所以LT版用戶也可以用~

Tiger&蘋果爸 在 2020-06-03, 23:28 作了第 1 次修改 (原因 : 更改錯字...Orz)
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
實用~
感謝蘋果爸!!
感謝蘋果爸!!
topyume911- 初級會員
- 文章總數 : 25
年齡 : 39
來自 : 桃園市
職業 : 美工
愛好 : 吃吃喝喝 看電影
個性 : 內向宅女
使用年資 : 2-3年
使用版本 : AUTOCAD2015
積分 : 1
經驗值 : 1866
威望值 : 42
注冊日期 : 2016-04-25
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
有大神,受我一拜,連巨集都能做成這樣。厲害,謝謝分享
hueigo- 初級會員
- 文章總數 : 91
年齡 : 56
來自 : 台中
職業 : 建築設計師
愛好 : 圍棋
個性 : 平實
使用年資 : 15
使用版本 : 2013
積分 : 4
經驗值 : 3560
威望值 : 121
注冊日期 : 2012-10-01
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
hueigo大hueigo 寫到:有大神,受我一拜,連巨集都能做成這樣。厲害,謝謝分享
您太客氣囉,這是有空多結交好友大家交流的成果...教學相長~

回復: AutoCAD教學 實務測驗題5 - 順序號碼球
跟蘋果爸那麼多年了.無私是他的別號.....替廣大信徒感謝您
陳明田- 一般會員
- 文章總數 : 48
年齡 : 56
來自 : 苗栗
職業 : 鋼構亂畫員
愛好 : Kawasaki GTR 1400亂亂跑
個性 : 善良
使用年資 : 無照駕駛 Auto CAD 8年
使用版本 : 2018
經驗值 : 3847
威望值 : 33
注冊日期 : 2011-02-11
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
看使用介紹
肯定減少標示時間與修改次數
不推不行
感謝蘋果爸
肯定減少標示時間與修改次數
不推不行
感謝蘋果爸
kshuangt- 初級會員
- 文章總數 : 49
年齡 : 45
來自 : 桃園
職業 : 製造業
愛好 : 小遊戲
個性 : 內向,沉默寡言
使用年資 : 18年↑
使用版本 : 2012
積分 : 4
最佳解答 : 1
經驗值 : 3787
威望值 : 58
注冊日期 : 2011-04-27
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
謝謝蘋果爸的分享,我今天又學到一招了。 請問在 2012版 可以用嗎?
guo397- 初級會員
- 文章總數 : 35
年齡 : 54
來自 : 高雄
職業 : 失業一族
愛好 : 爬山、攝影
個性 : 溫和-
使用年資 : 剛剛起步
使用版本 : 2010
積分 : 1
經驗值 : 4116
威望值 : 0
注冊日期 : 2010-01-23
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
蘋果爸出招 快來看看學習一下

zz12311- 初級會員
- 文章總數 : 73
年齡 : 38
來自 : 台北
職業 : 繪圖
愛好 : 手繪,電影欣賞
個性 : 開朗
使用年資 : 8年
使用版本 : 2016
積分 : 1
經驗值 : 4358
威望值 : 20
注冊日期 : 2009-12-29
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
陳明田 寫到:跟蘋果爸那麼多年了.無私是他的別號.....替廣大信徒感謝您
kshuangt 寫到:看使用介紹
肯定減少標示時間與修改次數
不推不行
感謝蘋果爸
謝謝各位的支持~zz12311 寫到:蘋果爸出招 快來看看學習一下
我會持續出招的,大家接招

2012版沒問題,您可以試試再回報~guo397 寫到:謝謝蘋果爸的分享,我今天又學到一招了。 請問在 2012版 可以用嗎?

回復: AutoCAD教學 實務測驗題5 - 順序號碼球
Tiger&蘋果爸 寫到:
DIESEL巨集指令語法
不是LSP程式所以LT版用戶也可以用~
已經po出作法分享,JUDY你參考看看囉~
系統變數 USERR 好陌生~
它是在做甚麼?官網的說明還是不懂
(點擊可看)
- Spoiler(用來隱藏帖子內容):
- 代碼:
USERR1-5 (系統變數)
提供實數的儲存和擷取。
類型: 實數
儲存位置: 圖檔
初始值: 0.0000
有五種系統變數:USERR1、USERR2、USERR3、USERR4 與 USERR5。
除了可以如蘋爸教學影片這樣使用!
其他還可以怎麼使用

還有DIESEL巨集! 若分開我懂"巨集"
但"DIESEL" 是甚麼意思!

PS.巨集真的快好多~

judyyai- 管理顧問
- 文章總數 : 7740
年齡 : 43
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 28823
威望值 : 3555
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
老實說我也正在摸索,簡單說就是可以透過巨集運算或顯示資訊,例如:像功能變數就是顯示資訊功能。judyyai 寫到:系統變數 USERR 好陌生~
它是在做甚麼?官網的說明還是不懂
(點擊可看)除了可以如蘋爸教學影片這樣使用!
- Spoiler(用來隱藏帖子內容):
- 代碼:
USERR1-5 (系統變數)
提供實數的儲存和擷取。
類型: 實數
儲存位置: 圖檔
初始值: 0.0000
有五種系統變數:USERR1、USERR2、USERR3、USERR4 與 USERR5。
其他還可以怎麼使用
還有DIESEL巨集! 若分開我懂"巨集"
但"DIESEL" 是甚麼意思!
PS.巨集真的快好多~
judy有興趣可以看看原廠說明來研究喔
DIESEL 函數可以執行狀態擷取、計算以及顯示。
http://help.autodesk.com/view/ACD/2021/CHT/?guid=GUID-F94A885A-4DA2-432B-AC1A-EB49CC6C1C72
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
好厲害 原本也是想用性操作
sirhcsirhc- 一般會員
- 文章總數 : 7
年齡 : 41
來自 : 台北市
職業 : 室內設計
愛好 : 運動
個性 : 開朗
使用年資 : 10年以上
使用版本 : 2019
經驗值 : 2458
威望值 : 0
注冊日期 : 2014-05-26
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
Tiger&蘋果爸 寫到:老實說我也正在摸索,簡單說就是可以透過巨集運算或顯示資訊,例如:像功能變數就是顯示資訊功能。judyyai 寫到:
還有DIESEL巨集! 若分開我懂"巨集"
但"DIESEL" 是甚麼意思!
PS.巨集真的快好多~
judy有興趣可以看看原廠說明來研究喔
DIESEL 函數可以執行狀態擷取、計算以及顯示。
http://help.autodesk.com/view/ACD/2021/CHT/?guid=GUID-F94A885A-4DA2-432B-AC1A-EB49CC6C1C72
好的!謝謝蘋爸

judyyai- 管理顧問
- 文章總數 : 7740
年齡 : 43
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 28823
威望值 : 3555
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
我到今天才才知道那叫DIESEL
真的比LISP語法簡單
但能做到的功能也比較簡單
真的比LISP語法簡單
但能做到的功能也比較簡單
以西杰- 初級會員
- 文章總數 : 114
年齡 : 42
來自 : 台中市
職業 : 電腦繪圖員(電機、空調)
愛好 : 宅男
個性 : 懶散
使用年資 : 14年
使用版本 : 2010
積分 : 2
經驗值 : 4914
威望值 : 46
注冊日期 : 2008-05-13
回復: AutoCAD教學 實務測驗題5 - 順序號碼球
DIESEL巨集指令語法?
來學學
