自動插入座標圖塊綜合應用

1頁(共2頁) 1, 2  下一步

上一篇主題 下一篇主題 向下

自動插入座標圖塊綜合應用

發表 由 Tiger&蘋果爸 于 2011-07-05, 05:32

這次與各位朋友分享綜合應用篇,底下範例結合了
屬性圖塊(Attdef)、功能變數(Field)、工具選項板(ToolPalettes)、Lisp程式、資料萃取(dataextraction)、自訂別名(acad.pgp)
算是一個很有趣、很活潑的範例主題,大家趕緊來練習吧~ 微笑

1.之前有分享過 自訂座標圖塊,還有掛入工具選項板的方式


2.這回我把它結合使用LISP程式(Coordinate指令),使用lisp幫助快速自動標註圓孔座標

註:可使用 單位UNITS指令 控制小數點,並透過 DIMSCALE系統變數 控制座標圖塊的整體比例。

3.另外可以搭配使用 資料萃取 dataextraction 產生表格喔~

LISP檔及DWG檔,下載網址(回覆可見),會員等級需為 一般會員 才有回覆文章權限。 <升等辦法點我>




掛入方式:
附件中有LISP檔及DWG檔,請參考以下說明:
步驟一:
將二個檔案放置在以下資料夾(椅2008版本為例)
C:\Program Files\AutoCAD 2008\support
步驟二:
Coordinate.lsp需要加載掛入到cui中,AutoCAD才能執行,掛入lisp方式請參考以下文章:

[影片]自訂CUI 載入LISP
http://www.autocad-tw.com/t3999-topic
步驟三:
掛入後就可以使用 Coordinate指令 執行自動標註圓孔座標。
註:如果覺得指令太長可以自訂別名(把指令名精簡),方式如下:

[教學]自訂指令別名(PGP)_權限:中級會員(積分5)
http://www.autocad-tw.com/t703-topic



相關主題:有沒有可以顯示XY座標的功能變數?
http://www.autocad-tw.com/forum-f12/topic-t2753.htm


Tiger&蘋果爸 在 2015-08-14, 03:13 作了第 3 次修改

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16352
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60144
威望值 : 12087
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 GRACE0724 于 2011-07-05, 06:21

蘋果爸我搶頭香喔~~
謝謝您的分享
晚上來仔細看看~ 過獎了

GRACE0724
初級會員
初級會員

文章總數 : 169
年齡 : 47
來自 : 桃園市荒郊野外
職業 : 櫻櫻美代子股份無限公司總裁
愛好 : 看書.踏青.最好是睡到自然醒^_^
個性 : 外向.真的外向
使用年資 : 新手初學
使用版本 : 2010
積分 : 6
經驗值 : 2594
威望值 : 124
注冊日期 : 2011-05-23
經典問與答讀者 藍鵲20號
2011聚會勳章 串連貼紙成功 女 獅子座 雞

http://tw.myblog.yahoo.com/jw!GLIrG1KcHwGdnXuRx9WA8mM-

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 aaronekin 于 2011-07-05, 12:07

希望我以前問的問題可以幫到很多人
尤其是從事土木、測量的人
這個功能幫助很大

aaronekin
中級會員
中級會員

文章總數 : 148
年齡 : 37
來自 : 台中市
職業 : 土木工程
愛好 : 電影
個性 : 開朗
使用年資 : 12 years
使用版本 : 2008~2015
積分 : 6
經驗值 : 3156
威望值 : 41
注冊日期 : 2008-10-16
男 水瓶座 羊

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 DARDAR 于 2011-07-05, 13:28

學習中,下載來試試看謝謝蘋果爸分享.....
謝謝囉 好棒

DARDAR
高級會員
高級會員

文章總數 : 279
年齡 : 58
來自 : 台北
職業 : 營造金屬
愛好 : AutoCAD
個性 : 隨和
使用年資 : 5年↑
使用版本 : 2012
積分 : 15
經驗值 : 3576
威望值 : 90
注冊日期 : 2008-05-13
經典問與答讀者 藍鵲49號
男 白羊座 狗

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 wu200090 于 2011-07-05, 14:31

努力吺收中,雖然對我而言有些高難度....
謝謝蘋果爸敎導...3Q

wu200090
初級會員
初級會員

文章總數 : 127
年齡 : 43
來自 : 高雄市
職業 : 沖,塑模設計
愛好 : 大自然,登山健行
個性 : 随和
使用年資 : 9
使用版本 : 2012
積分 : 2
經驗值 : 2754
威望值 : 163
注冊日期 : 2011-03-27
經典問與答讀者 藍鵲113號
男 射手座 牛

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 曾俊傑 于 2011-07-05, 16:47

感謝蘋果爸的用心分享
光看到影片就覺得值得了
不過自己的技術有待加強

曾俊傑
一般會員
一般會員

文章總數 : 24
年齡 : 36
來自 : 台南
職業 : 繪圖員
愛好 : 線上遊戲
個性 : 研究 思考 觀察
使用年資 : 5
使用版本 : 2008
經驗值 : 2156
威望值 : 67
注冊日期 : 2011-06-09
男 獅子座 猴

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 ysl yang 于 2011-07-06, 02:10

繪圖有時會需要查詢座標~
此次自訂座標圖塊綜合應用這個功能很實用~
有很多分階段的功能影片分享~
感謝蘋果爸分享~
感動

ysl yang
初級會員
初級會員

文章總數 : 118
年齡 : 48
來自 : 台北市
職業 : 繪圖員
愛好 : 逛大賣場
個性 : 隨和中等
使用年資 : 10年以上
使用版本 : 2010剛用
積分 : 1
經驗值 : 2738
威望值 : 123
注冊日期 : 2010-11-02
女 獅子座 猴

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 Tiger&蘋果爸 于 2011-07-06, 07:48

大家可以實際測試操作,有問題或是其他需求也可以提出來討論喔!
嘻嘻

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16352
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60144
威望值 : 12087
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 shiaonfen 于 2011-07-07, 04:05

真受用,謝謝分享 感動

shiaonfen
初級會員
初級會員

文章總數 : 30
年齡 : 45
來自 : 屏東
職業 : 文書助理
愛好 : 繪圖
個性 : 文靜內向
使用年資 : 1個月
使用版本 : 2007
積分 : 1
經驗值 : 2468
威望值 : 21
注冊日期 : 2010-06-25
藍鵲219號
女 獅子座 豬

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 東婕 于 2011-07-07, 08:45

實際測試後,很實用 。我還有用過用寫的自動標座標LISP,改天找到再分享

東婕
初級會員
初級會員

文章總數 : 34
年齡 : 40
來自 : 台中市
職業 : 機械設計製圖
愛好 : 喜歡嘗試新的東西與挑戰
個性 : 外向
使用年資 : 17年
使用版本 : 2009
積分 : 1
經驗值 : 2313
威望值 : 24
注冊日期 : 2011-01-01
藍鵲68號
女 雙子座 龍

http://www.wretch.cc/blog/goodway878

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 Tiger&蘋果爸 于 2011-07-07, 09:01

東婕 寫到:實際測試後,很實用 。我還有用過用寫的自動標座標LISP,改天找到再分享
謝謝東婕的分享~
使用LISP是最快最方便的,我之前與有使用過(各有優缺點啦),不過他只是把座標文字寫在孔位旁,若要再將座標轉成表格可能就要費一般功夫改LISP(一般使用者可能沒辦法)~

另外使用圖塊的好處可以讓初學者自由運用,有其他需求只需要更改座標圖塊檔案即可。
優點:可使用 單位UNITS指令 控制小數點,並透過 DIMSCALE系統變數 控制座標圖塊的整體比例
PS:本範例提供的LISP程式只有插入圖塊動作。

以下改良座標圖塊只留下孔位(不秀出座標),但是資料萃取表格時仍然可以有座標資訊:
步驟1:
進入圖塊編輯器 >> 選擇X座標跟Y座標 >> 開啟性質 >> 設定不可見


步驟2:

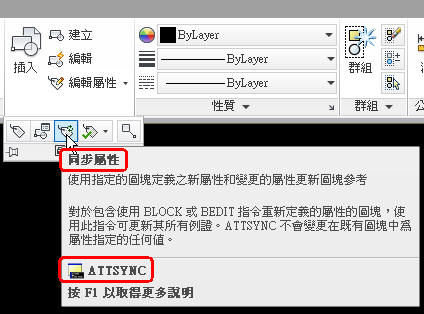

再來將屬性同步 >> 輸入AttSync指令 >> 選擇其中一個座標圖塊


步驟3:

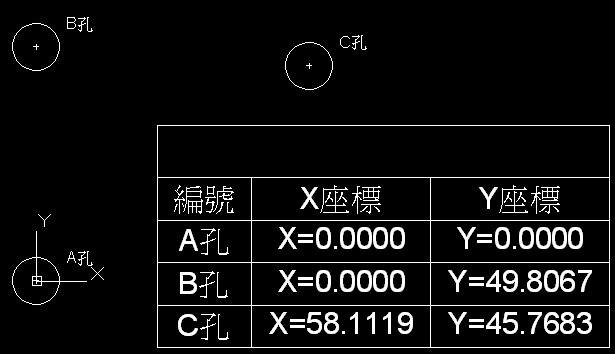

同步完圖面只剩下編號 >> 再來使用資料萃取即可


____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16352
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60144
威望值 : 12087
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 東婕 于 2011-07-07, 10:41

謝謝蘋果爸的補充!!ACAD的便利性又多了一種 微笑

東婕
初級會員
初級會員

文章總數 : 34
年齡 : 40
來自 : 台中市
職業 : 機械設計製圖
愛好 : 喜歡嘗試新的東西與挑戰
個性 : 外向
使用年資 : 17年
使用版本 : 2009
積分 : 1
經驗值 : 2313
威望值 : 24
注冊日期 : 2011-01-01
藍鵲68號
女 雙子座 龍

http://www.wretch.cc/blog/goodway878

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 su4jie 于 2011-07-10, 11:24

這個一定要學學
感謝蘋果爸的分享

su4jie
一般會員
一般會員

文章總數 : 69
年齡 : 65
來自 : pingtung
職業 : civil
愛好 : game
個性 : 射手座個性
使用年資 : 10
使用版本 : 2006
經驗值 : 2694
威望值 : 72
注冊日期 : 2010-06-12
經典問與答讀者 男 射手座 兔

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 youjyh 于 2011-07-12, 03:10

看起來很好用,好好學學!

youjyh
初級會員
初級會員

文章總數 : 15
年齡 : 45
來自 : 台北市
職業 :
愛好 : 看電影
個性 : 隨和
使用年資 : 8年
使用版本 : 2008
積分 : 1
經驗值 : 2078
威望值 : 6
注冊日期 : 2011-05-25
藍鵲155號
男 巨蟹座 豬

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 dvdcps 于 2011-08-05, 06:55

正在實際觀摩,操作中,原來是那麼不簡單?
感謝大大? 竊喜

dvdcps
初級會員
初級會員

文章總數 : 83
年齡 : 58
來自 : 南投縣
職業 : 土木
愛好 : 測量
個性 : 中肯
使用年資 : 新手初學
使用版本 : 2006 & civil 3d & Revit
積分 : 1
經驗值 : 2395
威望值 : 101
注冊日期 : 2011-07-30
男 雙子座 狗

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 horoiori 于 2011-08-11, 16:09

座標系統lisp真是太有幫助了,小弟在找人孔座標時都打字打個半死

horoiori
一般會員
一般會員

文章總數 : 14
年齡 : 30
來自 : 桃園
職業 : 土木工程
愛好 : 吃喝玩樂
個性 : 沉默寡言
使用年資 : 4年
使用版本 : 2006、2008、2012
經驗值 : 2242
威望值 : 15
注冊日期 : 2010-12-06
男 射手座 虎

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 claer 于 2013-05-16, 14:57

正在找相關功能~~~感謝大大的分享~~~希望能解決目前工作上的困擾嚕!!CC

claer
一般會員
一般會員

文章總數 : 10
年齡 : 32
來自 : 高雄
職業 : 繪圖/睡覺
愛好 : 看韓劇
個性 : 溫和~~善良~~~
使用年資 : 5年
使用版本 : 2008
經驗值 : 2995
威望值 : 0
注冊日期 : 2008-10-21
女 處女座 鼠

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 claer 于 2013-05-16, 15:22

請問為何當我載入Coordinate指令~~選取完圓孔後~~我的物件鎖點指令裡面打勾的都不見了~~是哪裡出問題了呢??謝謝!! 努力中

claer
一般會員
一般會員

文章總數 : 10
年齡 : 32
來自 : 高雄
職業 : 繪圖/睡覺
愛好 : 看韓劇
個性 : 溫和~~善良~~~
使用年資 : 5年
使用版本 : 2008
經驗值 : 2995
威望值 : 0
注冊日期 : 2008-10-21
女 處女座 鼠

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 Tiger&蘋果爸 于 2013-05-17, 03:47

claer 寫到:請問為何當我載入Coordinate指令~~選取完圓孔後~~我的物件鎖點指令裡面打勾的都不見了~~是哪裡出問題了呢??謝謝!!
因為程式沒有做除錯處理,也就是當不是正常步驟結束程式時,會造成物件鎖點值不見!
程式已經做了局部修改,請重新下載即可,測試玩請記得回報喔~
微笑

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16352
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60144
威望值 : 12087
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 claer 于 2013-05-19, 15:29

您好:當我選取完圓孔後~確定後出現函數被取消.....@@""什麼都沒有
上一次選取完雖然物件瑣點值雖然不見~~但至少座標有出來!!

claer
一般會員
一般會員

文章總數 : 10
年齡 : 32
來自 : 高雄
職業 : 繪圖/睡覺
愛好 : 看韓劇
個性 : 溫和~~善良~~~
使用年資 : 5年
使用版本 : 2008
經驗值 : 2995
威望值 : 0
注冊日期 : 2008-10-21
女 處女座 鼠

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 Tiger&蘋果爸 于 2013-05-19, 15:38

claer 寫到:您好:當我選取完圓孔後~確定後出現函數被取消.....@@""什麼都沒有
上一次選取完雖然物件瑣點值雖然不見~~但至少座標有出來!!
圖檔中需要先有「座標圖塊」,請先insert附件中的dwg,再來執行程式即可。
竊喜

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16352
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60144
威望值 : 12087
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 土木菜鳥 于 2013-06-19, 10:12

酷斃了!!正需要!多謝!!!

土木菜鳥
初級會員
初級會員

文章總數 : 18
年齡 : 34
來自 : 桃園
職業 : 土木
愛好 : 工作
個性 : 自閉
使用年資 : 1
使用版本 : 2011
積分 : 1
經驗值 : 2161
威望值 : 6
注冊日期 : 2011-03-19
藍鵲187號
男 處女座 狗

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 klarencee 于 2013-09-26, 18:51

看起來很好用謝謝

klarencee
一般會員
一般會員

文章總數 : 11
年齡 : 28
來自 : 台北
職業 : 學生
愛好 : AUTOCAD
個性 : 正常人
使用年資 : 2年
使用版本 : 2013
經驗值 : 1220
威望值 : 0
注冊日期 : 2013-09-22
男 摩羯座 兔

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 roch2034 于 2014-03-04, 10:10

看了好久的LISP還是不知到自動的程式怎麼寫
先下載下來觀摩看看是否可修改成自己想要的!
感謝分享!

roch2034
一般會員
一般會員

文章總數 : 11
年齡 : 33
來自 : 高雄
職業 : 系統工程師
愛好 : 程式設計,攝影,旅遊,音樂
個性 : 溫和
經驗值 : 2681
威望值 : 0
注冊日期 : 2009-08-27
男 摩羯座 狗

回頂端 向下

回復: 自動插入座標圖塊綜合應用

發表 由 不明 于 2014-08-12, 12:40

只能選圓形標註?柱子有四方形及多邊形...下載來試看看。謝謝。

不明
初級會員
初級會員

文章總數 : 34
年齡 : 44
來自 : 台南
職業 : 待業
愛好 : 看書
個性 : 安靜
使用年資 : 新手初學
使用版本 : 新手初學
經驗值 : 1566
威望值 : 6
注冊日期 : 2013-01-26
顧問外掛程式 女 獅子座 鼠

回頂端 向下
