[已解決]AutoCAD2013 怎麼正確畫出不知斜邊的梯形

上一篇主題 下一篇主題 向下

[已解決]AutoCAD2013 怎麼正確畫出不知斜邊的梯形

發表 由 ryuken 于 2012-08-03, 09:54

大家好,
有不會畫的圖,盼各位解惑 感動

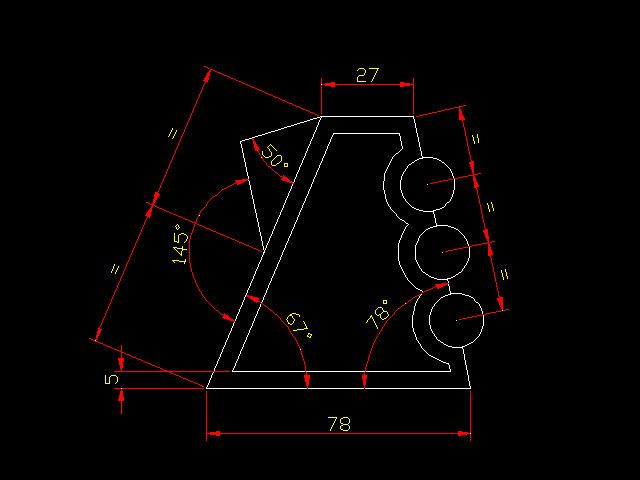

第一張不知道斜邊的長度值,只知道上底和下底的值
怎麼會出正確的梯形?


第二張是如何正確定義出虛線 我算不出角度= = 暈倒


先謝謝論壇高手們幫忙~


ryuken 在 2012-08-07, 11:46 作了第 1 次修改

ryuken
一般會員
一般會員

文章總數 : 15
年齡 : 32
來自 : 台北
職業 : 待業
愛好 : 繪圖
個性 : 耿直
使用年資 : 初學
使用版本 : 2013
經驗值 : 1682
威望值 : 0
注冊日期 : 2012-07-24
男 天蝎座 鼠

回頂端 向下

回復: [已解決]AutoCAD2013 怎麼正確畫出不知斜邊的梯形

發表 由 HEMOS 于 2012-08-03, 19:28

第一張圖的關鍵:利用平行四邊形原理,決定梯形上底的幾何位置

畫67度夾角斜線與78度夾角斜線,長度任意但需使兩線交會,複製67度夾角斜線(或78度夾角斜線)向右(左)平移27個單位長,則必和另一斜線交會,以交會點為起點,水平繪製27個單位長,可得上底,修剪後如上圖,並刪除不必要的青色線段。後續其他部分,會運用偏移與等分指令,應該不成問題,請自行完成。

最後完成圖

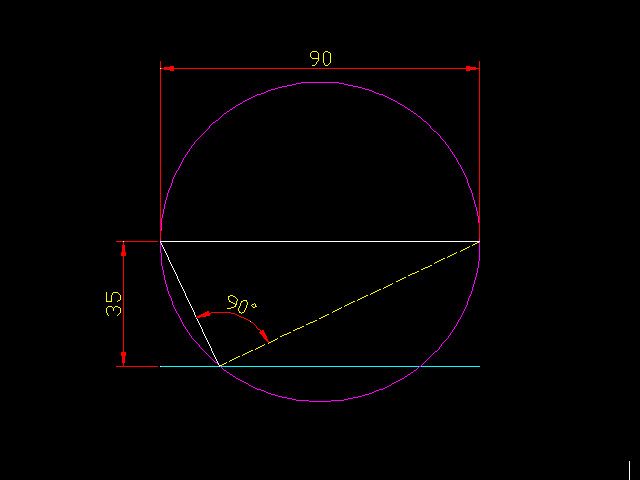

第二張圖的關鍵:利用圓周角原理,決定90度角的幾何位置

以90單位長的直線段為基礎,畫一半徑為45的圓,並將直線向下偏移35個單位長得青色線段,青色線段與R45圓交會於兩點,以左側交點為端點,即可完成下方的三角形。接下來繪製夾角33度的斜線,接著將黃色虛線段複製移動至90直線段的右側端點,旋轉109度,則此線段與夾角33度的斜線必交會,剪修不必要的部分可的上方三角形。後續圓弧部分,應該不成問題,請自行完成。

最後完成圖


Tiger&蘋果爸 寫到:讚啦!! 謝謝熱心圖文回覆~< 積分 +1>
[公告]關於團隊成員的回文及貢獻

HEMOS
榮譽顧問
榮譽顧問

文章總數 : 757
年齡 : 44
來自 : 台北
職業 : 土木結構
愛好 : 攝影
個性 : 和善
使用年資 : 10年以上
使用版本 : AutoCAD 2014
積分 : 26
最佳解答 : 3
經驗值 : 6693
威望值 : 1449
回帖精華 : 1
注冊日期 : 2009-02-23
藍鵲38號
男 射手座 鼠

回頂端 向下

回復: [已解決]AutoCAD2013 怎麼正確畫出不知斜邊的梯形

發表 由 ryuken 于 2012-08-07, 11:45

謝謝高手的回答!
-------
原來是那麼簡單就定義出來
都把原理還給老師了= ="
