[展示] 不銹鋼鑽尾[+1]

M大上次有點小偷懶(帽子)
這次再畫一個






　
使用指令
　　　掃略
　　　斷面混成
材質
　　　　金屬裝飾不銹鋼金屬明亮
　　　　光澤　　 77
　　　　反射　 　18
　　　　 自體發光　　4
光源　
　　　白織燈　38 X4
　M大
　　　　再給個建議吧！３Ｑ

dodo 寫到:M大上次有點小偷懶(帽子)
這次再畫一個
使用指令
　　　掃略
　　　斷面混成
材質
　　　　金屬裝飾不銹鋼金屬明亮
　　　　光澤　　 77
　　　　反射　 　18
　　　　 自體發光　　4
光源　
　　　白織燈　38 X4
　M大
　　　　再給個建議吧！３Ｑ

dodo做的我還能說什麼
dodo要不要試試看，把光源強度稍微調暗一點
或是把材質反射調高一點、自發光調低一點點
讓金屬更有"硬"的質感

當然囉!!背景貼個有金屬背景的圖面，那整體感覺沒話說
贊啦!!我還能說什麼

幾個小建議

1.自體發光...可以取消，以材質本身反射的強度以及物件反射用的"圖片"為主
2.物件可以放置於亮面地板，交叉跨放成類似X型

第一點的反射用圖片比較好玩，可以試試看。

M大及冬大謝謝!
這陣子較有時間玩,試試你們的建議後
再將照片po上
謝謝嚕! 再來企努力～~~~~

對了，忽然想到另一個建議

燈光最好不要全都用白熾燈
大量白熾燈（或是強度佔多）很容易造成整體曝光過度
至於要參雜什麼樣式的燈...
那就得靠你去試試看嚕

冬大　Ｍ大
　　經嘗試建議後調整如下

　　光源－－低壓鈉光燈55Ｗ　6盞
　　排列如下
[img][/img]




光源－－螢光燈20W　4盞


[img][/img]

嗯有一點點方向了！
　謝謝！　　冬大及Ｍ大的指導！　
　　　　　　會再嘗試建別的模型　再次感謝
　　

很抱歉~我無法給你專業的意見...

所以我只能說，真是太厲害啦!!
佩服佩服~

謝謝分享!

DODO~真是太棒了!
下面2張跟上面那一張!經過M跟冬指導!
竟然差這麼多!
真是厲害!

我也是只能用崇拜的眼光!看著你的作品!!!

再不加分將得到人神共憤的下場
簡單的模型也可以得到視覺的享受
不鏽鋼的擬真+1

對不起
請問一下
斷面混成?這是什麼阿!!!
主要在運用什麼樣的模式呢?

ㄚ勳 寫到:對不起
請問一下
斷面混成?這是什麼阿!!!
主要在運用什麼樣的模式呢?

2007以上版本支援此功能，細節可以先研究一下說明文件!!

以下節錄於AutoCAD 2008說明文件:
使用 LOFT 指令，您可以透過對兩個或多個斷面曲線進行斷面混成，來建立 3D 實體或曲面。

這些斷面可定義所產生實體或曲面的輪廓 (形狀)。斷面 (通常，曲線或直線) 可以是開放的 (例如弧)，也可以是封閉的 (例如圓)。LOFT 可在斷面之間的空間中繪製實體或曲面。在使用 LOFT 時，您必須至少指定兩個斷面。

如果您對一組封閉的斷面曲線進行斷面混成，則結果為實體。

Y勳你好
蘋果爸說得很清楚,在這再提一下圖示讓你參考
以下是我在 "月全白牙"所發表的"CAD2008版新增一些指令..想請教各位前輩指導使用方法"的文中所貼的你參考看看
這只是其中之ㄧ,其他的延伸指令我也還在研究中

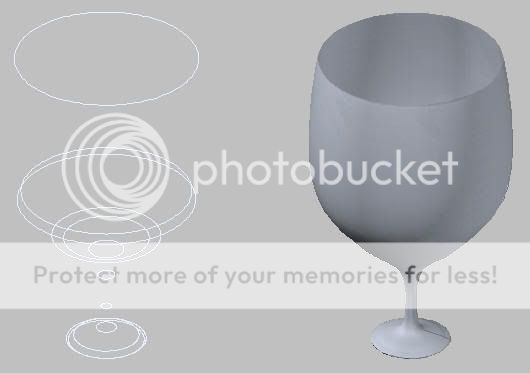

將各位置之斷面先排好(放置於預定位置)
斷面混成(依斷面順序)
僅限斷面(若有路徑可依路徑,但需為一次性路徑否則也是要分段)
這是我的做法給你參考看看!





[/quote]

TO:dodo大大
怎麼我感覺還是挺像掃掠的勒
就是畫個曲線然後用跑路徑的方式擠出
應該也可以做到吧?
應該拉!!我猜的

嗨 ㄚ勳!
若是把各斷面(面域)換成大小不ㄧ
或是不同狀,就和擠出有著不同功能
再說斷面混成後還有好幾種選項可選
簡單的說
擠出~~~~~型狀固定
斷面混成~~可建不規則型體
不知是否明白

擠出~~~~~型狀固定
斷面混成~~可建不規則型體
-----------------
這樣我大致上就懂了!!

之前在練習斷面混成時，發現很有趣的玩法，只需要幾個圓在移動到適當高程(z軸)，混成時注意順序都會有意想不到的結果，3D建模真的要親身下去摸(玩)才能發現更多有趣的東西，遇問題時大家可以上討論區研究，這樣才會進步的快~

斷面混成使用於不同的斷面(也就是剖面)
1.當剖面為不同的圖形，例如：圓形接方形，更能達到斷面混成的真正意義
2.斷面混成就項擠朔一樣，但擠朔需要路徑或是一直線Z軸
斷面混成不需要Z軸，即使所有斷面在不同Z軸位置，一樣可以產生
猶如蛇行一般，想要怎麼樣的成型，就看你的斷面存在的位置

mars 寫到:斷面混成使用於不同的斷面(也就是剖面)
1.當剖面為不同的圖形，例如：圓形接方形，更能達到斷面混成的真正意義
2.斷面混成就項擠朔一樣，但擠朔需要路徑或是一直線Z軸
斷面混成不需要Z軸，即使所有斷面在不同Z軸位置，一樣可以產生
猶如蛇行一般，想要怎麼樣的成型，就看你的斷面存在的位置

mars老師提到了一個重點
斷面混成就如同蛇行一般，想要怎麼樣的成型都可以
但這也就同時說明了，其實這樣的東西做出來，某種程度上只能說是視覺化的東西
但是實際要去製作(成品)，常常卻是天馬行空，不可能的任務
像我在公司畫圖，常常要畫到管路
若單純以視覺結果來說，使用掃略和使用斷面混成都是可以的
但曾經就被我廠長念過，說我用斷面混成所做出來的(那時我是在亂畫一通)
是只可以看，但不可以吃的牛排，有等於沒有
所以斷面混成這個指令...很少在使用...

3D建模的思考就看繪圖者如何作為出發點

雕塑品：一個自由3D弧線所組成的東西
繪圖者也只是儘可能把設計者的思考畫出來
如果要拿去製作，也只能請師父依照圖面的意象、精神製作出來

規格品：以機具可製作的方式思考模型
繪圖者以機具可製作的方式開始設計
交由師傅製作時，繪圖者已將製作的細節融入圖面中

你有想過嗎??大陸鳥巢建築有多少人認為做不出來??
最後卻能屹立在大陸北京

建築師的規範中經常提到一句話：
施工廠商須遵照建築師之設計意旨，不得變更；如需變更設計需送建築單位審核方可施工。

這時製作的單位依設計精神、意象進行繪圖
將天馬行空的東西依可製造的方式進行溝通再繪圖

有誰敢回應建築師：天馬行空根本做不出來???
我告訴你，外面排了一長串等著接案子的人
並不是他們強，而是他們願意溝通

下對上...只有被唸的份....就像繪圖對廠長
如果.....變成....
上對下...不可能也要生出來....就像建築師對廠商

已經不是繪圖後可不可以製作的問題

不錯喔......對於新手的我,想不到AutoCad也可以做的那麼逼真.真是不敢想像ㄟ.

雖然知道大概作法（不知我能不能做到如此），
若有影片那就能更了解不同作法～～
不過大大真的很厲害 ，學到不少

想請問 dodo大大的麻花鑽
溝槽 是否適用掃略做出來的呢?
小弟我試了幾次 還沒是成功 可以指點一下嗎...

另外...燈光的種類是自己設定的 還是有可以從外部加入的..

alex7439 寫到:想請問 dodo大大的麻花鑽
溝槽 是否適用掃略做出來的呢?
小弟我試了幾次 還沒是成功 可以指點一下嗎...

另外...燈光的種類是自己設定的 還是有可以從外部加入的..

alex7439你好:
關於作法我大概說一下!
首先把鑽尾斷面先畫出來,然後面域
再來於斷面z軸中心劃一你所需要的高度
選擇掃略
1)選取要掃略的物件:----選取鑽尾斷面
2)選取掃略路徑或:對齊方式(A)基準點(B)比例(C)扭轉(T)----選取(T)扭轉
3)輸入扭轉角度或許排列非平面掃略路徑:排列(B)0.000:----此處鍵入所須扭轉拔起角度(我是扭轉360度)
4)選取掃略路徑或:對齊方式(A)基準點(B)比例(C)扭轉(T)----選取先前所劃的z軸中心線
以上的步驟你試試看!加油!
有疑問或不解再提嚕!
關於燈光,光源都是內建的,排列及高度可能需要慢慢摸索,這方面並沒有制式做法,自己的感覺要慢慢微調!

感謝dodo 大大的指教
看完之後 試作了一下 還請指教
用列印輸出成jpg怪怪的...不知道為什麼背景不見了

用彩現輸出...卻沒辦法放大圖片...看起來小小的

alex7439你好:
很高興你已了解!
關於彩現,燈光,及材質說真的我也還再摸索!
對了教你一個!在你畫的鑽尾後端畫一等徑的
圓錐體,再聯集就可讓鑽尾溝槽,由深變淺!試試看嚕!
