AutoCAD「未調和的新圖層」的通知

發表 由 Tiger&蘋果爸 于 2013-11-18, 04:12

Q1、插入母圖之後,在子圖中總是會出現「未調和的圖層」怎麼用也用不掉,如不管它,就無法出圖,於是我只好使用併入,可是一旦併入後,母圖更動,子圖就沒有反應了,有什麼方式可以解決,而且到底是什麼情況下會出現「未調和的圖層」?
Q2、使用外部參考後,圖層會突然爆增,有什麼方法可以隔離或刪除這些圖層?

A1.可以輸入 LAYEREVAL系統變數 設定為 0 來關閉,但要出圖時要注意 外部參考圖層 開關(凍結)。
若開圖時保有 新圖層的警示,可以在使用 LAYERNOTIFY系統變數 設定為 14 ,這樣出圖時就不會 出現「未調和的圖層」。
A2.這個問題是無法避免的,但是外部參考檔的圖層會自己形成一個 群組,你選擇 外部參考檔圖層群組 再使用 反轉篩選即可,這樣他會把所有外部參考的圖層過濾掉,這樣一來就不會有 圖層會突然爆增 的困擾了。

PS:也可以使用 新群組篩選;建立圖層篩選,其中包含選取和加入至篩選的圖層。可以加入目前工作時會用到的圖層 就更簡便了。


※「未調和的圖層」是 2008版本的新功能之一,但是由於 大部分的使用者 沒有很清楚的了解外部參考的正確使用方法,所以原廠注意到這件事情,才會有此「未調和的圖層」提示訊息,但就如我所說的在還沒有擁有正確的觀念,原廠的美意就變成會造成使用者的困擾.....
※在此特別舉例說明一下:
a.X-01.DWG 為外部參考底圖;圖面中有 01~10 十個圖層。L-01.DWG 為配置子圖。

b.開啟 L-01.DWG(子圖) 使用 外部參考XREF指令,參考 X-01.DWG(底圖),完成 參考連結關係。

c.在 L-01.DWG(子圖) 的外部參考檔(X-01.DWG),開啟圖層性質管理員,將外部參考檔(X-01.DWG)的 01~05 圖層 凍結,也就是說希望在 L-01.DWG 只看見 外部參考檔(X-01.DWG) 的 06~010 圖層。而出圖時就只要出現 06~010 圖層,01~05 圖層 為參考資訊 不能出圖。

d.當在 X-01.DWG(底圖) 改圖時,新增了 11~13 三個圖層,存檔後關閉。

e.開啟 L-01.DWG(子圖) 時,圖檔會偵測到 X-01.DWG(底圖) 的圖層有新增,會出現 新圖層通知 訊息提示:


f.出圖時也會有系統提示你是否要處理的訊息:


g.因為 在 L-01.DWG(子圖) 只能出圖 X-01.DWG(底圖) 的 06~010 圖層,而 01~05 圖層 已凍結,但是 11~13 圖層 未被 凍結處理,所以在 在 L-01.DWG(子圖) 出圖時 會出現 11~13 圖層,這樣就會造成 不該出現的圖面資訊 被出圖了。

h.所以「未調和的圖層」的通知,可以在 L-01.DWG(子圖) 再將 X-01.DWG(底圖) 的 11~13 圖層 凍結,這樣即可保有 L-01.DWG(子圖) 圖面的正確性。
PS:早期使用舊版本時都要很小心使用 外部參考檔的圖層,也要記得到 配置子圖 的圖層控制開關,所以原廠才有 新圖層的警示「未調和的圖層」。

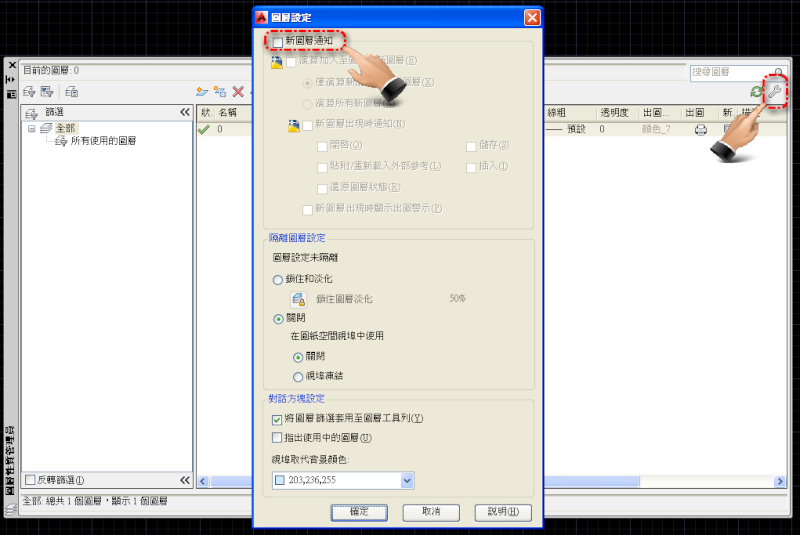

:通常我會建議關掉「未調和圖層通知」忽略即可。


相關討論
【發帖精華】如何正確的未調和的圖層


Tiger&蘋果爸 在 2014-01-16, 06:36 作了第 1 次修改

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16358
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60173
威望值 : 12084
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 judyyai 于 2013-12-06, 01:12

這篇沒人來拜讀~我也剛看到~害羞
目前都還用不上~來學習好有個印象~竊喜

____________________________________________________________________________________





judyyai
管理顧問
管理顧問

文章總數 : 7613
年齡 : 39
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 26688
威望值 : 3400
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 Tiger&蘋果爸 于 2013-12-06, 01:27

judyyai 寫到:這篇沒人來拜讀~我也剛看到~
目前都還用不上~來學習好有個印象~
簡單說就是「外部參考新圖層通知」!
ps:以前是放在部落格中,現在將文章移到這裡囉~
嘻嘻

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16358
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60173
威望值 : 12084
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 changcjj 于 2013-12-27, 03:07

多謝說明!

以前不太了解這個的本意是什麼~
因為公司套圖太多外參,所以每次開圖出圖都會出現~
又上了一課,感謝感謝!!!

changcjj
初級會員
初級會員

文章總數 : 39
年齡 : 32
來自 : 新北市
職業 : 工程師(設備、管線)
愛好 : 運動
個性 : 幽默風趣
使用年資 : 唸書至今
使用版本 : 2010
積分 : 2
最佳解答 : 2
經驗值 : 1444
威望值 : 98
注冊日期 : 2013-08-30
經典問與答讀者 男 金牛座 鼠

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 jafree 于 2013-12-27, 03:16

讚啦!!
原來如此~感謝蘋果爸的說明~

jafree
一般會員
一般會員

文章總數 : 23
年齡 : 36
來自 : 新北市
職業 : 工程繪圖
愛好 : 看電影、散步
個性 : 固執
使用年資 : 6
使用版本 : 2012
經驗值 : 2137
威望值 : 12
注冊日期 : 2011-05-26
女 獅子座 猴

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 spwlcs 于 2013-12-27, 03:22

每次出現未調合圖層,也不知為什麼,今天謝謝囉!! 微笑

spwlcs
初級會員
初級會員

文章總數 : 55
年齡 : 52
來自 : TAIPEI
職業 : DESIGN
愛好 : shopp
個性 : GOOD
使用年資 : 24
使用版本 : 2014
積分 : 1
經驗值 : 2912
威望值 : 66
注冊日期 : 2009-10-05
藍鵲487號
男 天蝎座 龍

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 zhang2781 于 2013-12-27, 03:25

确实很有用,谢谢。

zhang2781
一般會員
一般會員

文章總數 : 29
年齡 : 38
來自 : 中国
職業 : 技术
愛好 : 交通
個性 : 郊游
使用年資 : 2年
使用版本 : 2010/Civil 3D 2012
經驗值 : 1939
威望值 : 36
注冊日期 : 2012-01-11
男 白羊座 馬

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 verseyin 于 2013-12-27, 03:44

啊.......恍然大悟.......謝謝資訊~好讚阿

verseyin
一般會員
一般會員

文章總數 : 76
年齡 : 40
來自 : 台北
職業 : 繪圖
愛好 : 繪圖.旅遊.電影
個性 : 內向
使用年資 : 3
使用版本 : 2012
經驗值 : 1811
威望值 : 36
注冊日期 : 2012-12-18
女 摩羯座 兔

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 ling1027 于 2013-12-27, 05:36

昨天剛好遇到這個問題,謝謝提供資訊。幫了大忙呢

ling1027
一般會員
一般會員

文章總數 : 58
年齡 : 42
來自 : 新竹
職業 : CAD副工程師
愛好 : 認真的過生活
個性 : 冷靜...又熱清
使用年資 : 8年
使用版本 : 2004
經驗值 : 2332
威望值 : 36
注冊日期 : 2011-04-16
藍鵲32號
女 天蝎座 虎

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 et1029et 于 2013-12-27, 06:40

之前在蘋果爸的部落格看過
再看一次加深印象 竊喜

et1029et
初級會員
初級會員

文章總數 : 356
年齡 : 36
來自 : 桃園
職業 : 行政繪圖
愛好 : 學習
個性 : 隨和
使用年資 : 新手初學
使用版本 : 2013
積分 : 4
經驗值 : 3004
威望值 : 324
注冊日期 : 2013-07-02
藍鵲666號
女 天蝎座 猴

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 理想天空 于 2013-12-28, 01:32

原來是這樣的意思~
總算了解未調和的意思 XD
感謝分享~

理想天空
一般會員
一般會員

文章總數 : 44
年齡 : 39
來自 : 台北
職業 : 店員
愛好 :
個性 : 憨厚
使用年資 : 新手初學
使用版本 : 新手初學
經驗值 : 3034
威望值 : 6
注冊日期 : 2008-12-11
男 雙子座 蛇

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 yjspcbbs 于 2013-12-28, 05:02

原來如此!!
我都把未調合圖層"全選-右鍵-調合圖層"
至少這功能讓我知道外參有新圖層進來了

yjspcbbs
初級會員
初級會員

文章總數 : 20
年齡 : 51
來自 : 高雄
職業 : 水電工
愛好 : 看山(不是爬山)
個性 : 急性子
使用年資 : 10年
使用版本 : 2008
積分 : 1
經驗值 : 2693
威望值 : 18
注冊日期 : 2009-09-24
男 處女座 蛇

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 yangsongyu 于 2013-12-28, 09:05

細心的版主
在這裡向你比個
大姆指!
讚啦!

yangsongyu
初級會員
初級會員

文章總數 : 27
年齡 : 68
來自 : 新北市鶑歌區
職業 : 水電空調
愛好 : 音樂
個性 : 靜坐
使用年資 : 10年
使用版本 : 2004
積分 : 1
經驗值 : 2161
威望值 : 72
注冊日期 : 2011-06-29
男 處女座 鼠

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 lmt112233 于 2013-12-29, 04:14

困擾多時,終於明白,感謝!

lmt112233
一般會員
一般會員

文章總數 : 57
年齡 : 58
來自 : hk
職業 : 結構繪圖
愛好 : 旅遊
個性 : 樂觀
使用年資 : 16
使用版本 : acad2012
經驗值 : 2746
威望值 : 30
注冊日期 : 2010-02-21
藍鵲581號
男 天蝎座 狗

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 shies 于 2013-12-31, 09:24

感謝蘋果爸的解惑,讓我更加了解"未調和圖層"的含義.

shies
一般會員
一般會員

文章總數 : 11
年齡 : 47
來自 : 新北市永和區
職業 : 水電消防繪圖工程師
愛好 : 看電視.電影
個性 : 隨和
使用年資 : 8年
使用版本 : 2013
經驗值 : 2137
威望值 : 0
注冊日期 : 2011-03-17
男 巨蟹座 雞

回頂端 向下

回復: AutoCAD「未調和的新圖層」的通知

發表 由 胡益彰 于 2014-01-01, 14:06

很仔細的GIF檔 感動
第1張GIF圖...有181張(好多)
第2張GIF圖...有262張(更多)
 感激

胡益彰
一般會員
一般會員

文章總數 : 65
年齡 : 33
來自 : 新北市 蘆洲區
職業 : 室內裝潢-學徒
愛好 : 創作+計畫....難免白日夢
個性 : 傻傻的耿直(^Q^!)
使用年資 : 還再補習(多學+多學)
使用版本 : 2012~2014
經驗值 : 1495
威望值 : 66
注冊日期 : 2013-08-13
2D基礎函授 經典問與答讀者 男 水瓶座 豬
