AutoCAD TRIM修剪小技巧

發表 由 Tiger&蘋果爸 于 2017-06-19, 13:54

這個修剪範例不困難,主要想引發更多討論,也讓彼此知道新方式,其中「超級修剪」我覺得94狂喔~ 傻笑


有空來練功加入討論~
範例下載:
https://www.dropbox.com/s/9sccnd6y127qa1o/TRIM%20TEST.zip?dl=0

▼影片操作:

____________________________________________________________________________________
avatar
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 17078
年齡 : 41
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 63946
威望值 : 12657
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i11.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

回復: AutoCAD TRIM修剪小技巧

發表 由 HEMOS 于 2017-06-19, 14:52

就這樣把柱繫筋給剪斷了… 咦~感覺怪怪的耶! XD
avatar
HEMOS
榮譽顧問
榮譽顧問

文章總數 : 779
年齡 : 44
來自 : 台北
職業 : 土木結構
愛好 : 攝影
個性 : 和善
使用年資 : 10年以上
使用版本 : AutoCAD 2014
積分 : 26
最佳解答 : 3
經驗值 : 7075
威望值 : 1484
回帖精華 : 1
注冊日期 : 2009-02-23
藍鵲38號
男 射手座 鼠

回頂端 向下

回復: AutoCAD TRIM修剪小技巧

發表 由 Tiger&蘋果爸 于 2017-06-20, 02:18

HEMOS 寫到:就這樣把柱繫筋給剪斷了… 咦~感覺怪怪的耶! XD

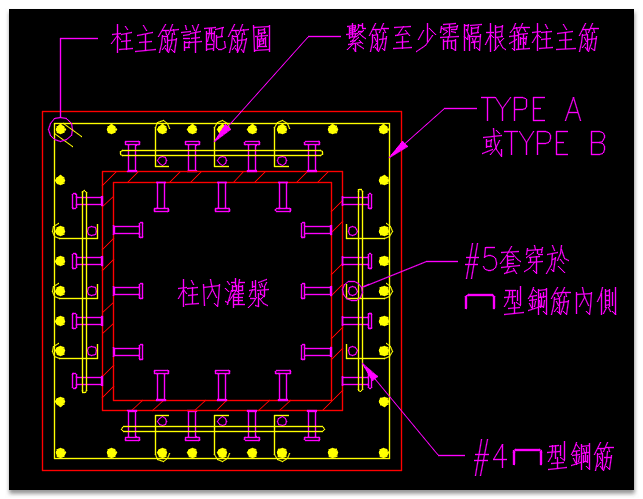

呵呵...那其實是「SRC柱」示意圖啦,主要是交代主筋鋼筋號數、根數,以及柱繫筋位置及根數。
後面會有詳細作法圖說喔~

嘻嘻
