[教學]AutoCAD 3D 卡比獸建模步驟分享

向下

[教學]AutoCAD 3D 卡比獸建模步驟分享 Empty [教學]AutoCAD 3D 卡比獸建模步驟分享

發表 由 Tiger&蘋果爸 于 2017-09-08, 16:54

[教學]AutoCAD 3D 卡比獸建模步驟分享 00110
[教學]AutoCAD 3D 卡比獸建模步驟分享 00210
[教學]AutoCAD 3D 卡比獸建模步驟分享 00310
範例圖片下載: https://goo.gl/NJYPz1

☆注意:請把製作過程分DWG儲存個別檔案,方便日後修改模型用。☆
[教學]AutoCAD 3D 卡比獸建模步驟分享 0010

步驟1.插入IMAGE >> 雲形線描繪立面輪廓。(圖面畫圓輔助定位,依照個斷面3D組合用)
[教學]AutoCAD 3D 卡比獸建模步驟分享 0111

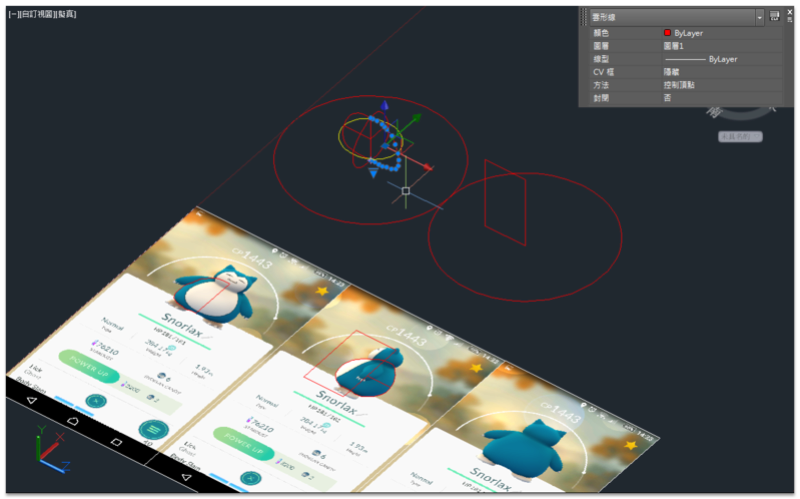

步驟2.陣列4個立面輪廓 >> 補上身體上視圖斷面(黃色橢圓)。(雲形線輪廓可以再隨時調整)
[教學]AutoCAD 3D 卡比獸建模步驟分享 0211

步驟3.斷面混成 >> 使用 [導引(G)]選項
[教學]AutoCAD 3D 卡比獸建模步驟分享 0311

步驟4.頭部分按照身體步驟完成
[教學]AutoCAD 3D 卡比獸建模步驟分享 0411
[教學]AutoCAD 3D 卡比獸建模步驟分享 0511

步驟5.頭及身體聯集 >> 圓角脖子部分(頭及身體)。(有時會因為建模順序及精確度等衝突導致圓角失敗,需要重新製作頭或身體)
[教學]AutoCAD 3D 卡比獸建模步驟分享 0611

步驟6.耳朵輪廓 >> 斷面混成
[教學]AutoCAD 3D 卡比獸建模步驟分享 0711

步驟7.圓角(頭及耳朵)。
[教學]AutoCAD 3D 卡比獸建模步驟分享 0811

步驟8.手及腳輪廓 >> 迴轉完成(封閉輪廓的建立模式 = 曲面) >> SURFSCULPT指令 將曲面轉換為實體。(轉為實體方便布林運算)
[教學]AutoCAD 3D 卡比獸建模步驟分享 0912

步驟9.依照圖面畫輔助圓,組合3D零件模型(頭、身體及四肢)
[教學]AutoCAD 3D 卡比獸建模步驟分享 1011

步驟10.圓角細部(身體及四肢)
[教學]AutoCAD 3D 卡比獸建模步驟分享 1111

步驟11.雲形線描繪立面輪廓。
[教學]AutoCAD 3D 卡比獸建模步驟分享 1211

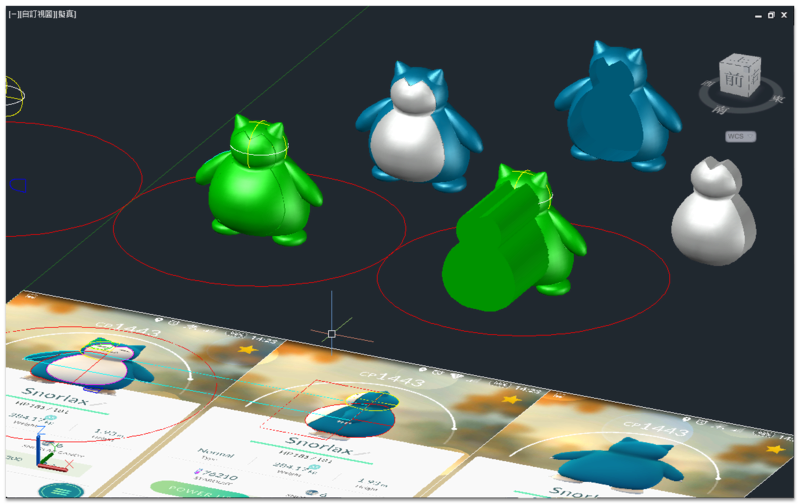

步驟12.布林運算 >> 這部份做二次(差集及交集)。
[教學]AutoCAD 3D 卡比獸建模步驟分享 1311

步驟13.製作爪子 >> 耳朵輪廓 >> 斷面混成
[教學]AutoCAD 3D 卡比獸建模步驟分享 1411
[教學]AutoCAD 3D 卡比獸建模步驟分享 1511

步驟14.眼睛嘴巴牙齒輪廓 >> 布林運算 >> 這部份做二次(差集及交集)。
[教學]AutoCAD 3D 卡比獸建模步驟分享 1610
[教學]AutoCAD 3D 卡比獸建模步驟分享 1711

步驟15.完成組合眼睛嘴巴牙齒
[教學]AutoCAD 3D 卡比獸建模步驟分享 1811

步驟16.整體完成,可以再細部微調。
[教學]AutoCAD 3D 卡比獸建模步驟分享 1911

步驟17.完成一個主體原型模型之後,日後可以做出其他變化
[教學]AutoCAD 3D 卡比獸建模步驟分享 2011

步驟18.最後一樣使用AutoCAD貼材質彩現(渲染),超有成就感的^_^
[教學]AutoCAD 3D 卡比獸建模步驟分享 2110
我的作品傳送門 >> [作品]AutoCAD 3D Pokémon Go 卡比獸-進化了

*影片操作組合步驟稍後推出*
