[已解決]從模型空間匯入的視圖物件,要如何讓它變成線條物件,來使用指令標註?

向下

[已解決]從模型空間匯入的視圖物件,要如何讓它變成線條物件,來使用指令標註?

發表 由 magicianweizte 于 2018-05-20, 16:05

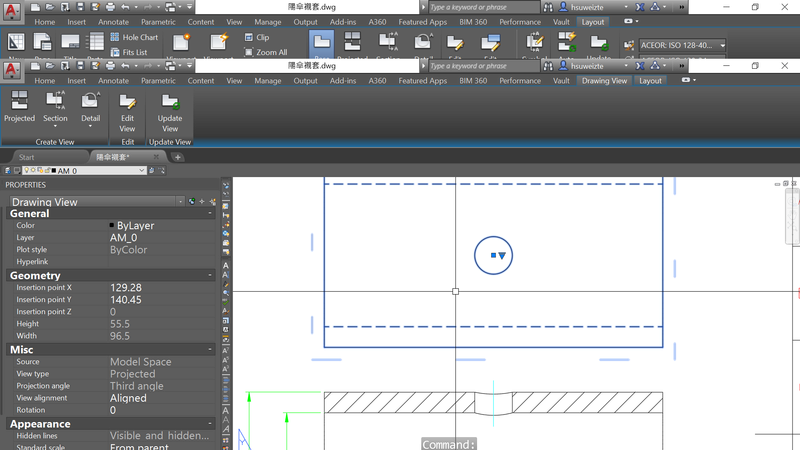

當我直接畫AUTOCAD 3D然後利用圖紙佈圖的方式,將在模型空間建構的3D放進去圖紙裡面

然後再標一些中心線,可是我發現匯進去的視圖很奇怪,沒辦法使用中心標記,因為物件不是弧,
要怎麼讓這整個視圖的物件變成線條

我看到網路上有人可以,但我照他的做還是沒辦法.....
麻煩各位大哥大姊大德大能幫助解惑,謝謝
↓網路影片,可以使用CENTER MARK


另外要怎麼把隱藏線修改圖層也不知道,那一個視圖整個就是一塊啊啊啊
