[練習]骰子範例

8頁(共8頁) 上一頁  1, 2, 3, 4, 5, 6, 7, 8

上一篇主題 下一篇主題 向下

[練習]骰子範例

發表 由 Tiger&蘋果爸 于 2009-05-18, 16:11

主題回顧 :


記得之前上課有教過一個簡單的 骰子範例,剛好最近蘋果媽在學習3d,老婆大人交代我製作影片範例... 不玩了
所以藉此機會也與大家分享,建模的方式百百種,可以依照個人指令操做的熟練度來建構3d,而我的方式也只是其中一種而已,在此供各位參考參考,有興趣的朋友可以來練習看看!!

謝謝囉 我在這提供了2種方式,第一種花了約9分30秒,第二種花了約5分30秒,由此可以證明認識越多功能、操作越熟練,即可大大提昇工作效率呢(這就是新版本新功能的價值所在),畫好的成員們請將您的3d成品圖片po上來分享喔!!


請記得說明以下事項(參與練習的朋友將獲得 威望值+6): 答對了
1.3d成品圖片
2.建模所用到的指令(大概就好)
3.使用的AutoCAD版本
4.建模所需時間
5.您的意見補充


範例下載:




骰子貼材質練習於下回推出~請期待!!
微笑

2010/08/03 補充:
{練習}3D骰子-貼材質範例...(威望+6)
http://www.autocad-tw.com/forum-f20/topic-t7377.htm


Tiger&蘋果爸 在 2011-07-18, 08:42 作了第 17 次修改

____________________________________________________________________________________





Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 16358
年齡 : 40
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照
個性 : 幽默/樂觀/善良
使用年資 : 15↑
使用版本 : AutoCAD 2016
經驗值 : 60174
威望值 : 12084
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下


回復: [練習]骰子範例

發表 由  于 2012-05-01, 10:31

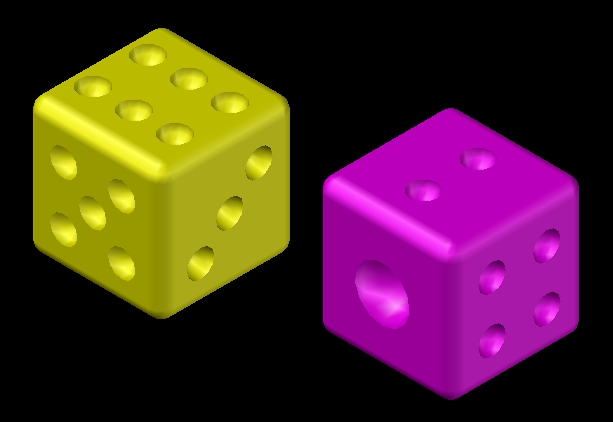

1.3d成品圖片


2.建模所用到的指令(大概就好)
box , c , tk , f , su , ucs

3.使用的AutoCAD版本
AutoCAD2012

4.建模所需時間
單一模約半個小時,彩現所需時間...多到忘了

5.您的意見補充
在練習過程中遇到了不少彩現方面和照明的問題,比如說如何開啟天空背景及照明和無法彩現的狀況。
也讓我想要更精進的去學習如何讓整個背景變成天空之類的技術和知識。

Tiger&蘋果爸 寫到:害羞 謝謝熱心參與練習~< 威望 +6>
[公告]關於團隊成員的回文及貢獻

一般會員
一般會員

文章總數 : 10
年齡 : 29
來自 : 台北市
職業 : 待業
愛好 : 音樂
個性 : 忠厚
使用年資 : 初學
使用版本 : 2012
經驗值 : 1753
威望值 : 6
注冊日期 : 2012-04-18
男 摩羯座 虎

回頂端 向下

回復:骰子的學習

發表 由 莊順成 于 2012-05-24, 16:29



大概完成了,圓角感覺很粗糙,還要再修正.可以比較好鎖定圓的中心點.有時z點方向會搞錯.要加圓球的時候會捉不到中心點.
方型或立方體.彩現.ucs.圓球體.差集.鎖點功能.物件鎖點追蹤.複製.圓角.複製位移.TK

2011版本
第一次摸索用1小時 掌握技巧後約15分鐘

遇到問題就是TK輸入距離會亂跑例如:TK1輸入15公分會跑到30公分 (原因找到):物件鎖點的最近點打開就可以解決

鎖定不到圓的中心點: 可能是Z點往內 (解決方法): 在選項裏製圖的忽略動態ucs負值的z物件鎖點取消

Tiger&蘋果爸 寫到: 感動 謝謝熱心參與練習~< 威望 +6>
[公告]關於團隊成員的回文及貢獻

莊順成
初級會員
初級會員

文章總數 : 84
年齡 : 49
來自 : 台北
職業 : 房地產--新成屋代銷業
愛好 : 電腦.大自然.旅遊.到處兜兜風
個性 : 喜歡安靜,工作認真
使用年資 : 約8個月
使用版本 : 2011年
積分 : 3
經驗值 : 2283
威望值 : 102
注冊日期 : 2012-05-14
男 處女座 羊

回頂端 向下

回復: [練習]骰子範例

發表 由 droaaa 于 2012-06-02, 17:43


還沒畫過骰子試著看蘋果爸提供的尺寸畫看看 竊喜
用到的指令:方塊、線、物件鎖點、矩形、圓、圓球體、差集
版本:AutoCAD2008
時間約:5分鐘

Tiger&蘋果爸 寫到: 微笑 謝謝熱心參與練習~< 威望 +6>
[公告]關於團隊成員的回文及貢獻

droaaa
高級會員
高級會員

文章總數 : 418
年齡 : 34
來自 : 宜蘭
職業 : 研發專案開發員
愛好 : 一直睡
個性 : 永遠睡不飽
使用年資 : 第一屆 羅東高工機圖科
使用版本 : AutoCAD 2008
積分 : 18
經驗值 : 5975
威望值 : 1901
注冊日期 : 2010-09-10
經典問與答讀者 藍鵲140號
2012聚會勳章 男 天蝎座 狗

回頂端 向下

回復: [練習]骰子範例

發表 由 乖乖 于 2013-10-01, 13:10

1.成品

2.指令BOX /SPHERE /CO /SU /F /MI ...
3.版本2012
4.邊看邊畫40分鐘
5.測試過程鎖點或TK追蹤會一直跑掉需要不停切換視角,最後發現先完成方體與圓體集差然後再倒圓比較順利

Tiger&蘋果爸 寫到:竊喜 謝謝熱心參與練習~< 威望 +6>
[公告]關於團隊成員的回文及貢獻

乖乖
初級會員
初級會員

文章總數 : 39
年齡 : 40
來自 : 新北市汐止區
職業 : 菜鳥上班族
愛好 : 旅遊;A Song of Ice and Fire
個性 : 沉默寡言
使用年資 : 5 months
使用版本 : Autodesk®2012
積分 : 1
經驗值 : 1558
威望值 : 108
注冊日期 : 2013-05-03
藍鵲621號
女 天蝎座 龍

回頂端 向下
