[討論]簡單的幾條線要做成薄殼5mm厚的實體,cad有解嗎?

向下

[討論]簡單的幾條線要做成薄殼5mm厚的實體,cad有解嗎?

發表 由 horngg60 于 2010-08-24, 23:51

各為前輩高手們你們好~
請看這圖檔,我如欲將圖上的線條繪製成5mm板厚的3D實體,請問有辦法嗎?
我試了好久,但是就autocad無法繪製出來,有高手大大可以來試試協助解決嗎?
也特別感謝有這園地可以互相交流 感動
註明一下:上下視圖的線條為"斜線"接"相切弧"再接"水平線"
使用版本2010
avatar
horngg60
新手上路
新手上路

文章總數 : 10
年齡 : 39
來自 : taiwan
職業 : 鋼構設計
愛好 : 美食
個性 : 隨和
使用年資 : 5
使用版本 : 2010
經驗值 : 2921
威望值 : -3
未回應主題 : 有1筆
注冊日期 : 2010-07-30
男 金牛座 羊

回頂端 向下

回復: [討論]簡單的幾條線要做成薄殼5mm厚的實體,cad有解嗎?

發表 由 judyyai 于 2010-08-26, 22:50

試著用LOFT,
單線條 做面.加厚,失敗

有厚度草圖,製作,面是相交,失敗


改用Solidwork,發現做出的面會有問題





結論是,這樣的圖做有厚度,應該是不成立!
另外 薄殼 與 厚度 這是不一樣的 意思!所以看到標題對你問題有疑問!

薄殼,是指原本有厚度的物件(實體),產生壁厚(實體)
厚度,是指原本無厚度的物件(面),產生有厚度(實體)

我想應該是這樣!個人結論~不一定對!

____________________________________________________________________________________
avatar
judyyai
管理顧問
管理顧問

文章總數 : 7654
年齡 : 40
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 27488
威望值 : 3472
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [討論]簡單的幾條線要做成薄殼5mm厚的實體,cad有解嗎?

發表 由 tooeyes 于 2010-08-27, 00:17

horngg60 寫到:吃掉

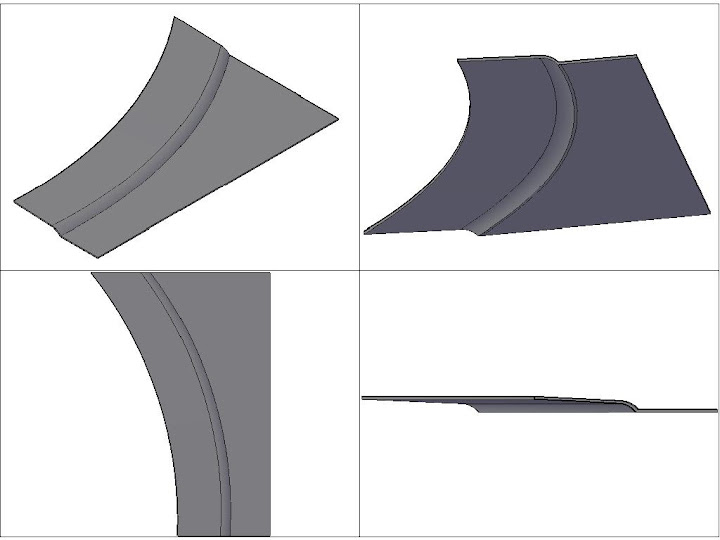

這樣的物件嗎?


基本上,我把它拆開成兩部份來畫...
平板及弧板
弧板的部份採前後截面...斷面混成...
平板部份只需要注意增加厚度後延伸出來的弧厚
最後需要的話聯集一下就完成嚕
(不過那個相切弧的尺寸如果能更精準就好了)
微笑
avatar
tooeyes
高級會員
高級會員

文章總數 : 199
年齡 : 44
來自 : 那個有山有水...沒啥人的花蓮
職業 : 室內設計/AutoCAD 3D & interior design
愛好 : 藝文
個性 : 悶騷,偶爾明著騷。
使用年資 : since 1999~now
使用版本 : AutoCAD 2008
積分 : 13
經驗值 : 4294
威望值 : 374
發帖精華 : 1
回帖精華 : 1
注冊日期 : 2008-11-21
串連貼紙成功 男 巨蟹座 牛

https://www.facebook.com/greentechdesign

回頂端 向下

回復: [討論]簡單的幾條線要做成薄殼5mm厚的實體,cad有解嗎?

發表 由 judyyai 于 2010-08-27, 08:47

tooeyes 寫到:

這樣的物件嗎?
Spoiler(用來隱藏帖子內容):

基本上,我把它拆開成兩部份來畫...
平板及弧板
弧板的部份採前後截面...斷面混成...
平板部份只需要注意增加厚度後延伸出來的弧厚
最後需要的話聯集一下就完成嚕
(不過那個相切弧的尺寸如果能更精準就好了)
微笑

原來是這樣喔!回家再試試看!
沒想過要拆開來畫耶~
果然冬哥~薑還是老的辣~ 竊喜

**補充**
冬哥~在回家的路上,我在想!畫得出來~但是實際上做得出來嗎?
弧接直線,底下沒圓角補強,這樣很容易斷吧....


judyyai 在 2010-08-27, 20:18 作了第 1 次修改 (原因 : 補充)

____________________________________________________________________________________
avatar
judyyai
管理顧問
管理顧問

文章總數 : 7654
年齡 : 40
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 27488
威望值 : 3472
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [討論]簡單的幾條線要做成薄殼5mm厚的實體,cad有解嗎?

發表 由 horngg60 于 2010-08-27, 19:56

tooeyes 寫到:
horngg60 寫到:吃掉

這樣的物件嗎?
Spoiler(用來隱藏帖子內容):

基本上,我把它拆開成兩部份來畫...
平板及弧板
弧板的部份採前後截面...斷面混成...
平板部份只需要注意增加厚度後延伸出來的弧厚
最後需要的話聯集一下就完成嚕
(不過那個相切弧的尺寸如果能更精準就好了)
微笑
喔對了!原本題意只是要將線條增加厚度,我可能標題打得太複雜了,會誤會
不過~~~請問大大畫的面真有辦法直接增加厚度嗎?上下視圖兩個弧是不一樣尺寸的唷(我是採斜線與弧線相切接著連接到水平線)
而且還有上下兩條斜線的斜率也不一樣
因此我畫出來是扭曲變形的曲面(PRO-E),暫時還無法直接用autocad繪出 暈倒

avatar
horngg60
新手上路
新手上路

文章總數 : 10
年齡 : 39
來自 : taiwan
職業 : 鋼構設計
愛好 : 美食
個性 : 隨和
使用年資 : 5
使用版本 : 2010
經驗值 : 2921
威望值 : -3
未回應主題 : 有1筆
注冊日期 : 2010-07-30
男 金牛座 羊

回頂端 向下

回復: [討論]簡單的幾條線要做成薄殼5mm厚的實體,cad有解嗎?

發表 由 judyyai 于 2010-08-27, 20:16

horngg60 寫到:
喔對了!原本題意只是要將線條增加厚度,我可能標題打得太複雜了,會誤會
不過~~~請問大大畫的面真有辦法直接增加厚度嗎?上下視圖兩個弧是不一樣尺寸的唷(我是採斜線與弧線相切接著連接到水平線)
而且還有上下兩條斜線的斜率也不一樣
因此我畫出來是扭曲變形的曲面(PRO-E),暫時還無法直接用autocad繪出 暈倒


請把弧尺寸標示出來,Autocad 2010版才有約束功能!

____________________________________________________________________________________
avatar
judyyai
管理顧問
管理顧問

文章總數 : 7654
年齡 : 40
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2014(開始於2015九月底)
AutoCAD基礎篇等級 : 10星級
積分 : 392
最佳解答 : 1
經驗值 : 27488
威望值 : 3472
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

回復: [討論]簡單的幾條線要做成薄殼5mm厚的實體,cad有解嗎?

發表 由 tooeyes 于 2010-08-27, 21:29


喔對了!原本題意只是要將線條增加厚度,我可能標題打得太複雜了,會誤會
不過~~~請問大大畫的面真有辦法直接增加厚度嗎?上下視圖兩個弧是不一樣尺寸的唷(我是採斜線與弧線相切接著連接到水平線)
而且還有上下兩條斜線的斜率也不一樣
因此我畫出來是扭曲變形的曲面(PRO-E),暫時還無法直接用autocad繪出 暈倒


我不是用擠出厚度的...
我有寫步驟你有注意看了嗎?...再仔細看一下...然後研究看看...
右下角那張圖就是正前視圖...斜角沒問題...
重點還是你的相接弧...實際上...他是一個錯誤的弧...也像Judy說的一樣...現實中這東西會被打槍的...
