[練習]省電燈泡 3D建模及燈光材質範例

由 **Tiger&蘋果爸** 2012-08-28, 17:45

一直想做這個「省電燈泡」的範例，最近終於有點空閒製作範例，在這分享及建模、貼材質及燈光步驟，歡迎大家一起來試試～
其中關於發光功率：57 流明/瓦特、6500K 晝光色是參考非X浦的省電燈泡喔～
謝謝囉

請記得說明以下事項(參與練習的朋友將獲得積分+1及威望值+6 ):
1.3D成品圖片
2.建模所用到的指令(約略說明即可)
3.使用的AutoCAD版本
4.建模所需時間
5.您的意見補充

▼省電燈泡 3D範例影片：

▼省電燈泡燈光材質範例影片：

2012.08.29補充：
1.補上螺紋，及使用「簡報」等級，每張彩現時間約1～2分鐘。
2.調整描影彩現的物件之平滑度，將FACETRES系統變數設定為2。
3.輸入RPREF指令開啟「進階彩現設定」，將「取樣」欄位 →「篩選類型」→ 改為「藍佐斯」。

▼DWG範例檔下載：
備用: https://app.box.com/s/2x8nop80bzpvaehl5g4dg4dozhq9vnvg

附件

: LIGHT TEST.zip 您無權下載這里的附件。(43 Kb) 下載 121 次

由 **key0420** 2012-08-29, 13:30

1.3D成品圖片

[練習]省電燈泡 3D建模及燈光材質範例 3U%E7%87%88%E7%AE%A1%E5%BD%A9%E7%8F%BE

[練習]省電燈泡 3D建模及燈光材質範例 3U%E7%87%88%E7%AE%A1%E5%BD%A9%E7%8F%BE1

2.建模所用到的指令(約略說明即可)
陣列~迴轉~掃掠~螺旋線
3.使用的AutoCAD版本
2012
4.建模所需時間
20分鐘(邊看邊學習)
5.您的意見補充
在於彩現部份,又學習到新的事物(玻璃材質燈泡打開),但是自己用的質感還有很大的進步空間

由 **Tiger&蘋果爸** 2012-08-29, 13:45

提供二個建議，請再試試看：
1.請調整描影彩現的物件之平滑度，將FACETRES系統變數設定為2。
2.輸入RPREF指令開啟「進階彩現設定」，將「取樣」欄位 →「篩選類型」→ 改為「藍佐斯」，彩現圖片會比較清晰。

PS:別忘補上打燈光的圖片喔～

由 **droaaa** 2012-08-29, 14:38

1.3D成品圖片
01
[練習]省電燈泡 3D建模及燈光材質範例 %E9%9D%9Ex%E6%99%AE%E7%87%88%E6%B3%A1%E7%B7%B4%E7%BF%9201

02

[練習]省電燈泡 3D建模及燈光材質範例 %E9%9D%9Ex%E6%99%AE%E7%87%88%E6%B3%A1%E7%B7%B4%E7%BF%9200

2.建模所用到的指令(約略說明即可)
修剪.建立邊界.迴轉.移動.擠出.差集.倒圓角.陣列.圓.螺旋線.掃掠
3.使用的AutoCAD版本
AutoCAD 2013
4.建模所需時間
約30分
5.您的意見補充
本練習可以學習到燈泡的燈光調整

由 **Tiger&蘋果爸** 2012-08-29, 15:40

1.補上螺紋，及使用「簡報」等級，每張彩現時間約1～2分鐘。
2.調整描影彩現的物件之平滑度，將FACETRES系統變數設定為2。
3.輸入RPREF指令開啟「進階彩現設定」，將「取樣」欄位 →「篩選類型」→ 改為「藍佐斯」。
[練習]省電燈泡 3D建模及燈光材質範例 00810

由 **key0420** 2012-08-29, 17:55

補上彩現設定照片請專家指點需改進的地方~~謝謝
[練習]省電燈泡 3D建模及燈光材質範例 3U%E7%87%88%E7%AE%A1%E5%BD%A9%E7%8F%BE%E8%B3%87%E6%96%99

[練習]省電燈泡 3D建模及燈光材質範例 3U%E7%87%88%E7%AE%A1%E5%BD%A9%E7%8F%BE%E8%B3%87%E6%96%991

右側數值可能有點模糊~~真是辛苦大家的眼睛了~~拍謝

由 **陳志強** 2012-08-29, 21:47

1.3D成品圖片

[練習]省電燈泡 3D建模及燈光材質範例 Scaled.php?server=42&filename=70329754

[練習]省電燈泡 3D建模及燈光材質範例 Scaled.php?server=210&filename=28983573

[練習]省電燈泡 3D建模及燈光材質範例 Scaled.php?server=856&filename=90975846

[練習]省電燈泡 3D建模及燈光材質範例 Scaled.php?server=28&filename=49978586

[練習]省電燈泡 3D建模及燈光材質範例 Scaled.php?server=89&filename=74459358

2.建模所用到的指令~~~掃掠,旋轉,螺旋線
3.使用的AutoCAD版本~~2012
4.建模所需時間~~十多分鐘,彩現嘗試稍費時間
5.您的意見補充~~難得蘋果爸出教學,多練習是學習CAD的不二法門.尤其是渲染.

由小褚 2012-08-30, 16:36

1.3D成品圖片

[練習]省電燈泡 3D建模及燈光材質範例 556435_4164089455905_665217303_n

[練習]省電燈泡 3D建模及燈光材質範例 377285_4164089895916_13046610_n

[練習]省電燈泡 3D建模及燈光材質範例 424594_4164089575908_1492039311_n

[練習]省電燈泡 3D建模及燈光材質範例 575443_4164089655910_1142700520_n

這張算是打燈光嗎@@?
[練習]省電燈泡 3D建模及燈光材質範例 579995_4164146137322_1946798555_n

2.建模所用到的指令(約略說明即可)
掃掠,迴轉,螺旋,圓角邊
3.使用的AutoCAD版本
2012
4.建模所需時間
10幾分
5.您的意見補充
真好玩~突然很想把它放到杯子裡面....
所以就畫了個杯子丟進去...

由 **Tiger&蘋果爸** 2012-08-30, 16:48

畫杯子很有創意喔～
別忘補上打燈光的彩現圖～

由 **Tanya** 2012-08-30, 16:53

1.3D成品圖片

2.建模所用到的指令(約略說明即可):略掃，擠出，螺旋線，燈開關..
3.使用的AutoCAD版本:2011
4.建模所需時間:1小時
5.您的意見補充:調整燈光真的好難，改變一點點又看不出來，改變太大又走樣，需要長時間摸索。

由 **莊順成** 2012-08-31, 00:18

[img]

[/img]

1.3D成品圖片
2.建模所用到的指令(約略說明即可):陣列掃掠擠出螺旋線彩現等等.
3.使用的AutoCAD版本:2011
4.建模所需時間:1.5小時
5.您的意見補充:調整燈光比較難，材質性質調整較花時間，需要長時間摸索。
[練習]省電燈泡 3D建模及燈光材質範例 99999br

由 **JerryJr** 2012-08-31, 09:21

好像很有趣
光源的設定我也是搞得一知半解
快來學看看唷

由 **logic7bmw** 2012-08-31, 16:48

1.3D成品圖片:

2.建模所用到的指令:3D旋轉.陣列.迴轉.掃掠.螺旋.修剪.建立邊界.差集.圓角.
3.使用的AutoCAD版本:2013
4.建模所需時間:三十分鐘,不過後續的材質燈光.............我頭痛了.
5.您的意見補充:之前還不會用CAD做材質燈光及渲染,經過了一遍又一遍的練習,終於好多了,我現在覺得CAD也可以做出像照片的一樣感覺了.

由 **Joan** 2012-09-03, 13:02

•建模所用到的指令→(複製、移動、3D旋轉.陣列.迴轉.掃掠.擠出.差集.倒角...等)
•使用的AutoCAD版本→2012
•.建模所需時間→20分鐘
•您的意見補充→又多練習到2個不常使用的指令，感謝蘋果爸給予練時的機會，使用[燈光顏色]時，卻當機了，所以沒辦法提供彩現圖片

附件

: LIGHT TEST(1).jpg 您無權下載這里的附件。(14 Kb) 下載 6 次

: 錯誤.jpg 您無權下載這里的附件。(14 Kb) 下載 3 次

由 **macz_chung** 2012-09-03, 17:51

大家好,小弟初學3D我想請問下如果想在燈座上加上字句
有什麼方法呀?
謝謝各位

由 **HEMOS** 2012-09-04, 18:48

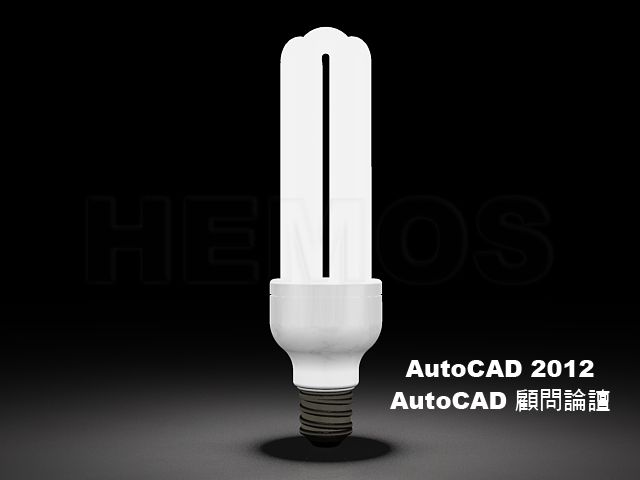

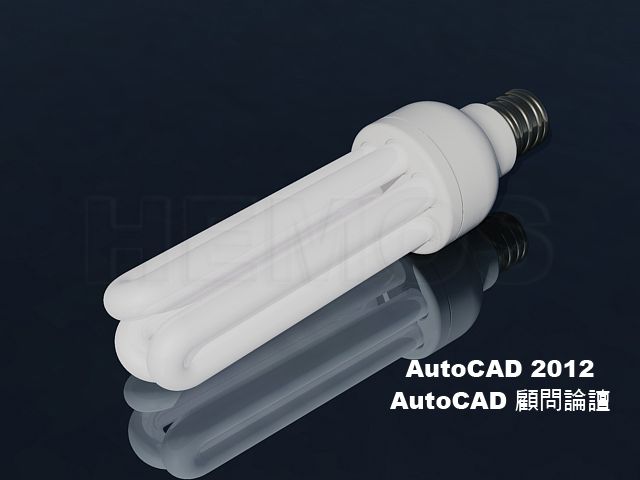

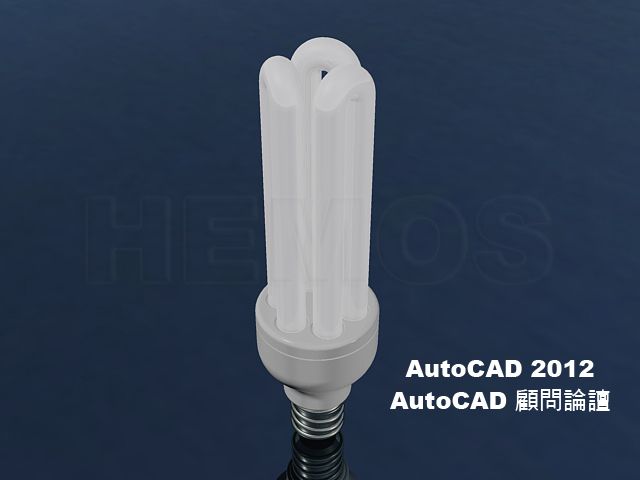

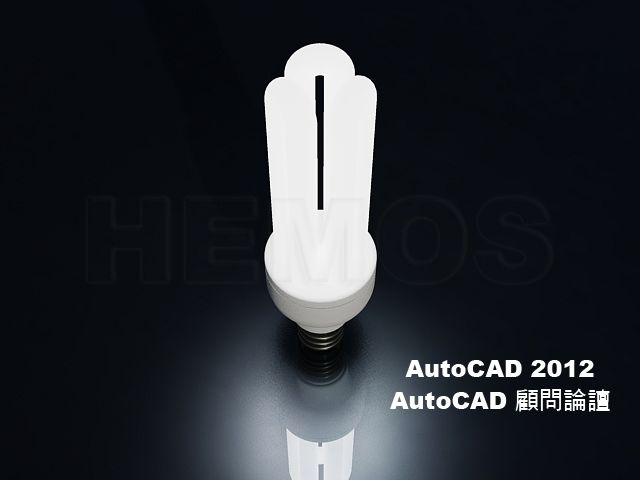

1.3D成品圖片

2.建模所用到的指令：
旋轉3D、迴轉、擠出、掃掠、差集、螺旋線

3.使用的AutoCAD版本：AutoCAD 2012

4.建模所需時間：10分鐘

5.您的意見補充：
第一次使用2012建模彩現，雖然此版本在燈光與材質上比2010版優越，但彩現畫質反而需要花時間調整，相對彩現時間也會增長。
此外，57 流明/瓦特、6500K 晝光色的設定，不是每一台電腦跑出來的效果都一樣，不同的硬體設備在光線和品質上都還再作調整。

由 **Tiger&蘋果爸** 2012-09-06, 11:50

請參考：3D文字 - [影片]express工具txtexp指令-建立3D文字

由 **judyyai** 2012-09-22, 17:28

1.3D成品圖片

2.建模所用到的指令(約略說明即可): 迴轉,掃略,擠出....等
3.使用的AutoCAD版本：2010建模,2012彩現
4.建模所需時間：10多分～但彩現就很費時
5.您的意見補充：
這個模型建立不會很難,主要是彩現比較難～
原本想都用2010完成,但是2010彩現真的難倒我～
只好用2012來試試...
