[討論]外部參考 圖層管理 分區 分類 Empty [討論]外部參考 圖層管理 分區 分類

發表 由 glzera 2013-11-16, 06:27

問題1.
如圖所示 當我加入外部參考時 會像照片一樣 原平面圖的圖層會一起進來
[討論]外部參考 圖層管理 分區 分類 H7f5

但是它會讓我操作方常不方便 造成 很多圖層 在一起 而我原始圖層 被擠到最下方
[討論]外部參考 圖層管理 分區 分類 Sk6z

我希望它可以像資料夾一樣的分層管理 但是我試好久 也不知道怎麼用 是不是因為 (照片一) 我沒有調和新圖層?
那怎麼調和?

問題2
當我 在圖層 選擇 "全部" 時
[討論]外部參考 圖層管理 分區 分類 Vhq6

下拉視窗就會 有些是淺灰色有些是深色 原因是? 而且我的情況 好像是拉到2次(平面)相同圖層
因為淺灰 跟有色澤的圖層 是一樣的!
[討論]外部參考 圖層管理 分區 分類 Sk6z

希望大家可以幫幫忙!^^想用功能又不懂的我~拜託拜託!
測試檔


glzera 在 2013-11-18, 14:50 作了第 2 次修改
glzera
glzera
初級會員
初級會員

文章總數 : 86
年齡 : 40
來自 : 台灣
職業 : 室內設計師
愛好 : 討論設計
個性 :
使用年資 : 10
使用版本 : 2010
積分 : 1
經驗值 : 5827
威望值 : 30
注冊日期 : 2009-12-23
女 射手座 豬

回頂端 向下

[討論]外部參考 圖層管理 分區 分類 Empty 回復: [討論]外部參考 圖層管理 分區 分類

發表 由 Tiger&蘋果爸 2013-11-18, 04:22

因為2010版本圖層顯示有BUG,建議先還原「舊式圖層性質管理員」。
請輸入 LAYERDLGMODE 的新值 <1>: 設定為 0
這樣「圖層篩選」才可以套用「圖層工具列」。

步驟1.「調和圖層」可以關掉忽略即可 → 將「圖層篩選套用至圖層工具列」。
[討論]外部參考 圖層管理 分區 分類 00117

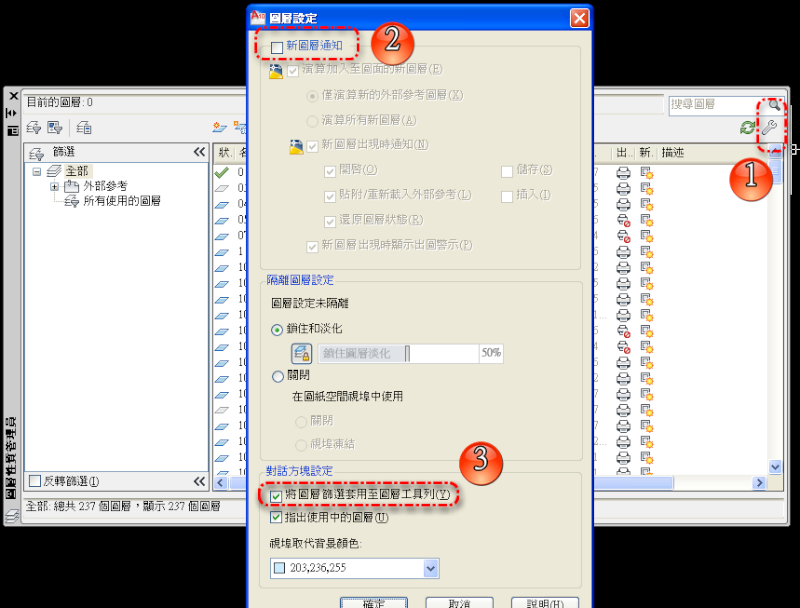

說明:AutoCAD「未調和的圖層」的通知

步驟2.選擇「外部參考」圖層篩選 → 打勾「反轉篩選」。
[討論]外部參考 圖層管理 分區 分類 00213


另外,可以參考「新增圖層篩選」,再把需要用的圖層拉近來即可,請參考以下影片(回覆可見)。

____________________________________________________________________________________
👉[訂購]AutoCAD圖塊大師課程(點我)👈
[討論]外部參考 圖層管理 分區 分類 Sesa2011 [討論]外部參考 圖層管理 分區 分類 Youtub11 [討論]外部參考 圖層管理 分區 分類 Oiea2011 [討論]外部參考 圖層管理 分區 分類 Oe20011 [討論]外部參考 圖層管理 分區 分類 Fbi20011 [討論]外部參考 圖層管理 分區 分類 Line2011
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 21330
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 90052
威望值 : 17174
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

[討論]外部參考 圖層管理 分區 分類 Empty 回復: [討論]外部參考 圖層管理 分區 分類

發表 由 hotice123 2013-11-18, 05:14

謝謝大大,再一次的複習....
竊喜
hotice123
hotice123
初級會員
初級會員

文章總數 : 66
年齡 : 44
來自 : 台北
職業 : 室內設計
愛好 : 工作
個性 : 活潑熱情
使用年資 : 9年
使用版本 : cad2010
積分 : 1
經驗值 : 6145
威望值 : 20
注冊日期 : 2008-06-26
經典問與答讀者 藍鵲14號
女 巨蟹座 猴

回頂端 向下

[討論]外部參考 圖層管理 分區 分類 Empty 回復: [討論]外部參考 圖層管理 分區 分類

發表 由 yangchung123 2013-11-18, 06:12

感謝蘋果爸的分享,謝謝!!!

____________________________________________________________________________________
[討論]外部參考 圖層管理 分區 分類 Ioaoe110 [討論]外部參考 圖層管理 分區 分類 Zuoiy_10 [討論]外部參考 圖層管理 分區 分類 2020-211 [討論]外部參考 圖層管理 分區 分類 Aizyao11 [討論]外部參考 圖層管理 分區 分類 Iyb_1510
[討論]外部參考 圖層管理 分區 分類 Aizyao10 [討論]外部參考 圖層管理 分區 分類 BPl3tjj.png [討論]外部參考 圖層管理 分區 分類 Ziao1510 [討論]外部參考 圖層管理 分區 分類 Oo-2-110 [討論]外部參考 圖層管理 分區 分類 Oooa_110
yangchung123
yangchung123
一般會員
一般會員

文章總數 : 78
年齡 : 56
來自 : 桃園縣
職業 : 環境工程
愛好 : 健行
個性 : 隨和
使用年資 : 5年
使用版本 : 2008
經驗值 : 4378
威望值 : 30
注冊日期 : 2013-09-22
男 雙子座 猴

回頂端 向下

[討論]外部參考 圖層管理 分區 分類 Empty 回復: [討論]外部參考 圖層管理 分區 分類

發表 由 glzera 2013-11-18, 14:50

Tiger&蘋果爸 寫到:因為2010版本圖層顯示有BUG,建議先還原「舊式圖層性質管理員」。
請輸入 LAYERDLGMODE 的新值 <1>: 設定為 0
這樣「圖層篩選」才可以套用「圖層工具列」。

步驟1.「調和圖層」可以關掉忽略即可 → 將「圖層篩選套用至圖層工具列」。
[討論]外部參考 圖層管理 分區 分類 00117
說明:AutoCAD「未調和的圖層」的通知

步驟2.選擇「外部參考」圖層篩選 → 打勾「反轉篩選」。
[討論]外部參考 圖層管理 分區 分類 00213


另外,可以參考「新增圖層篩選」,再把需要用的圖層拉近來即可,請參考以下影片(回覆可見)。
終於解決了!!謝謝蘋果爸~你是我的神啊!!
glzera
glzera
初級會員
初級會員

文章總數 : 86
年齡 : 40
來自 : 台灣
職業 : 室內設計師
愛好 : 討論設計
個性 :
使用年資 : 10
使用版本 : 2010
積分 : 1
經驗值 : 5827
威望值 : 30
注冊日期 : 2009-12-23
女 射手座 豬

回頂端 向下

[討論]外部參考 圖層管理 分區 分類 Empty 回復: [討論]外部參考 圖層管理 分區 分類

發表 由 Tanya 2013-11-19, 00:10
