[已解決]問題:畫不出16個半徑20~~~ Ioaoe110[已解決]問題:畫不出16個半徑20~~~ 2020-310[已解決]問題:畫不出16個半徑20~~~ Oiu15010[已解決]問題:畫不出16個半徑20~~~ 2020-211[已解決]問題:畫不出16個半徑20~~~ Ia15010[已解決]問題:畫不出16個半徑20~~~ Aizyao10[已解決]問題:畫不出16個半徑20~~~ Uos15010[已解決]問題:畫不出16個半徑20~~~ BPl3tjj[已解決]問題:畫不出16個半徑20~~~ Ziao1510
[已解決]問題:畫不出16個半徑20~~~ Oo-2-110[已解決]問題:畫不出16個半徑20~~~ Zuoiy_10[已解決]問題:畫不出16個半徑20~~~ Aizyao11[已解決]問題:畫不出16個半徑20~~~ Iyb_1510[已解決]問題:畫不出16個半徑20~~~ Aoe1-111[已解決]問題:畫不出16個半徑20~~~ Uos15011[已解決]問題:畫不出16個半徑20~~~ Aoe2da10[已解決]問題:畫不出16個半徑20~~~ Aoe2da11[已解決]問題:畫不出16個半徑20~~~ Aoe10

[已解決]問題:畫不出16個半徑20~~~

2 posters

向下

[已解決]問題:畫不出16個半徑20~~~ Empty [已解決]問題:畫不出16個半徑20~~~

發表 由 yu hsiao chien 2016-05-18, 16:25

[已解決]問題:畫不出16個半徑20~~~ 2zizp1h
16個半徑20的弧 畫不出來.

圖,弧..都試過..

求解...

謝謝..


yu hsiao chien 在 2016-05-19, 09:21 作了第 1 次修改
yu hsiao chien
yu hsiao chien
一般會員
一般會員

文章總數 : 6
年齡 : 44
來自 : 高雄
職業 : 待業
愛好 : 旅遊
個性 : 固執
使用年資 : 5
使用版本 : 2013
經驗值 : 2940
威望值 : 0
注冊日期 : 2016-05-06
女 摩羯座 羊

回頂端 向下

[已解決]問題:畫不出16個半徑20~~~ Empty 回復: [已解決]問題:畫不出16個半徑20~~~

發表 由 HEMOS 2016-05-19, 00:05

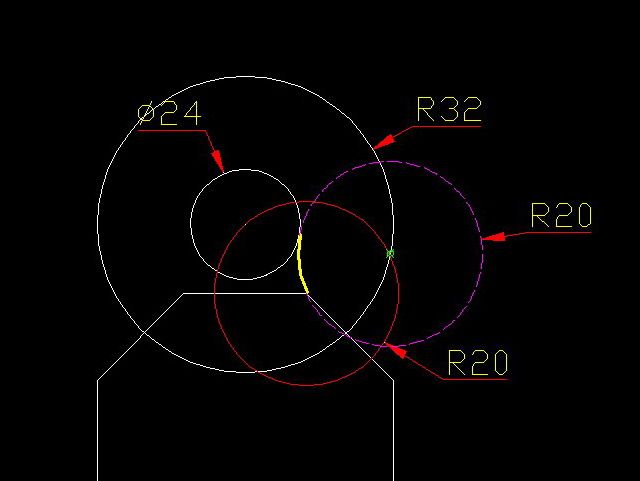

這是運用過點切圓的方法求得圓弧,是很常見且基本的2D觀念。

直徑24圓向外偏移20,即半徑32圓。

另於多邊形端點上畫紅色半徑20圓。

以上兩圓相交點,即為所求半徑20圓弧的圓心。

經過修剪後可得黃色弧線段,即為所求。

[已解決]問題:畫不出16個半徑20~~~ 201605182300_zps895dqria
HEMOS
HEMOS
榮譽顧問
榮譽顧問

文章總數 : 895
年齡 : 51
來自 : 台北
職業 : 土木結構
愛好 : 攝影×音樂×電影
個性 : 和善
使用年資 : 20 years ↑
使用版本 : 老手待忘!
積分 : 27
最佳解答 : 3
經驗值 : 10099
威望值 : 1658
回帖精華 : 1
注冊日期 : 2009-02-23
藍鵲38號
男 射手座 鼠

回頂端 向下

[已解決]問題:畫不出16個半徑20~~~ Empty 謝謝~~~

發表 由 yu hsiao chien 2016-05-19, 09:21

終於解開了..
謝謝~~
yu hsiao chien
yu hsiao chien
一般會員
一般會員

文章總數 : 6
年齡 : 44
來自 : 高雄
職業 : 待業
愛好 : 旅遊
個性 : 固執
使用年資 : 5
使用版本 : 2013
經驗值 : 2940
威望值 : 0
注冊日期 : 2016-05-06
女 摩羯座 羊

回頂端 向下
