各位先進好,最近到了新公司,使用的系統為AUTOCAD 2019,遇到重疊線顯示方式想要切換回舊版的顯示方式,爬文後就算是改透明度都無法解決,故上來請教一下。

以前舊版的CAD,重疊的順序是上面壓住下面的線,所以利用這性質,要查核圖面是否有變動,只要把原始圖作成灰色的圖塊,再貼上去覆蓋就很容易對照的出來,

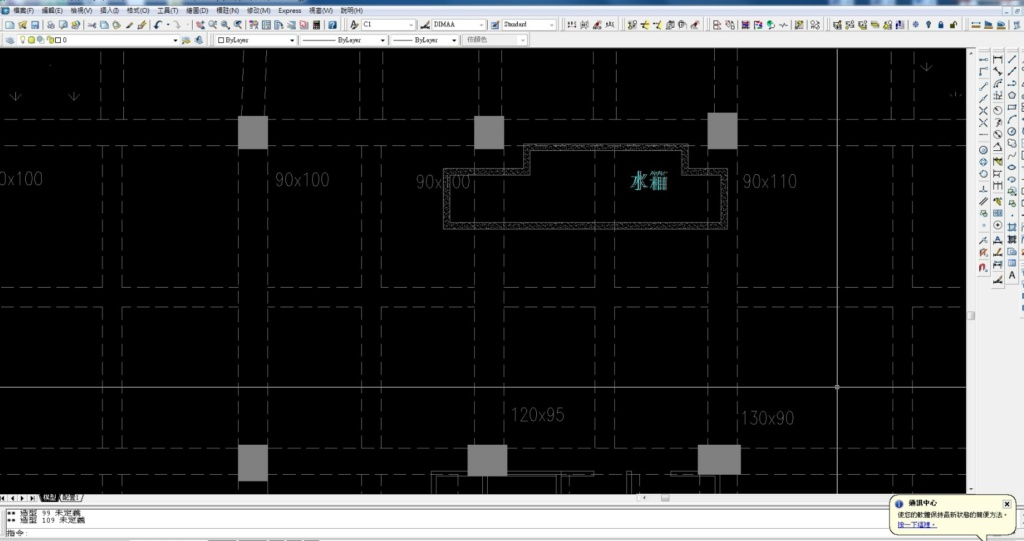

使用的範例是AUTOCAD2006,如下圖,水箱2個字跟原稿位置稍有不同很容易看的出來:
遇到重疊線顯示方式想要切換回舊版的顯示方式 200611

但到了公司用的AUTOCAD2019,原始圖面壓在要覆蓋的圖面上,底色會透出來,變的很難查核。

遇到重疊線顯示方式想要切換回舊版的顯示方式 201911

我試過改透明度等方式,一樣沒法切換成原本老CAD的顯示模式,不曉得有沒有先進知道該怎麼切換回舊版方式,或是有更好的方法可以指導,不勝感激。
附上已貼上灰色圖塊的檔案供測試
附件
遇到重疊線顯示方式想要切換回舊版的顯示方式 Attachment
sample.zip sample您無權下載這里的附件。(2 Mb) 下載 1 次
人客來坐
人客來坐
一般會員
一般會員

文章總數 : 11
年齡 : 45
來自 : 高雄
職業 : 建築
愛好 : cad
個性 : kero
使用年資 : 10
使用版本 : 2004~2006
經驗值 : 4753
威望值 : 6
注冊日期 : 2011-07-14
男 雙子座 馬

回頂端 向下

遇到重疊線顯示方式想要切換回舊版的顯示方式 Empty 回復: 遇到重疊線顯示方式想要切換回舊版的顯示方式

發表 由 AutoCAD顧問 2023-03-10, 09:42

GRAPHICSCONFIG (指令) >> 開啟 圖形效能對話方塊
2D 顯示設定 >> 詳細資料 >> 平滑線顯示 ...打勾取消
遇到重疊線顯示方式想要切換回舊版的顯示方式 2023_044
遇到重疊線顯示方式想要切換回舊版的顯示方式 2023_045

有問題請再提出
