[討論]水滴圖如何畫出
主題回顧 :
以下水滴圖如何畫出?小弟是試了又試總是畫不好,請大家幫幫小弟
(希望這次能貼好圖 ...)
![[討論]水滴圖如何畫出 - 頁 2 AFNGT](https://i.imgur.com/aFNGT.jpg)
以下水滴圖如何畫出?小弟是試了又試總是畫不好,請大家幫幫小弟
![愛哭](/users/3215/23/55/09/smiles/15988.gif)
(希望這次能貼好圖 ...)
![[討論]水滴圖如何畫出 - 頁 2 AFNGT](https://i.imgur.com/aFNGT.jpg)
z5498a- 一般會員
- 文章總數 : 49
年齡 : 49
來自 : 台中
職業 : 工
愛好 : 上網當宅男
個性 : 溫和
使用年資 : 1個月
使用版本 : 2010
經驗值 : 5177
威望值 : 24
注冊日期 : 2010-12-01
回復: [討論]水滴圖如何畫出
van1978172 寫到:試用過幾位先進提供的畫法後發現
畫出來的圖不一樣
陳志強畫法:R80的角度為67.1146
hstarry畫法:R80的角度為40.4591
另外z5498a所提供的圖面R80的中心點顯然低於R35的中心
陳志強的畫法R80中心點明顯高於R35
不知道還有沒有人可以提供正確解答
試過了,都畫的出來@@!!!
原本是沒有想到那麼詳細的部份(角度),
不過如果要再仔細一點的話
的確R80的角度不同
是不同方法畫出來的關係嗎@@?
但是既然原圖沒有精準到要連角度也相同的話,
那是不是其實只要外在的尺寸跟原圖相同就算正確了?
(↑因為看到“正確解答”這四個字,所以很好奇難到外在尺寸都相同了,還是不正確嗎@@?)
JulyStar- 初級會員
- 文章總數 : 30
年齡 : 39
來自 : 台中
職業 : 畫畫
愛好 : 畫畫、玩線上遊戲、看動漫
個性 : 常沒事就搞憂鬱
使用年資 : 新手初學
使用版本 : Cad2012
積分 : 1
經驗值 : 4919
威望值 : 33
注冊日期 : 2011-05-31
回復: [討論]水滴圖如何畫出
van1978172 寫到:試用過幾位先進提供的畫法後發現
畫出來的圖不一樣
陳志強畫法:R80的角度為67.1146
hstarry畫法:R80的角度為40.4591
另外z5498a所提供的圖面R80的中心點顯然低於R35的中心
陳志強的畫法R80中心點明顯高於R35
不知道還有沒有人可以提供正確解答
到底誰畫的比較正確我也說不清楚(畢竟原圖解析度也不怎麼好)
不過志強大大畫的R50切到中間的L75線段
看起來與原圖不吻合,原圖R50有一部份是超過L75的並不相切
(而且相切的話,這題似乎就太簡單了?如果我是出題者就一定不會這樣出)
光卓- 一般會員
- 文章總數 : 17
年齡 : 36
來自 : 台中
職業 : 學生(碩)
愛好 : 程式 工程圖
個性 : 極端
使用年資 : 約500小時
使用版本 : 2007
經驗值 : 4841
威望值 : 18
注冊日期 : 2011-07-06
回復: [討論]水滴圖如何畫出

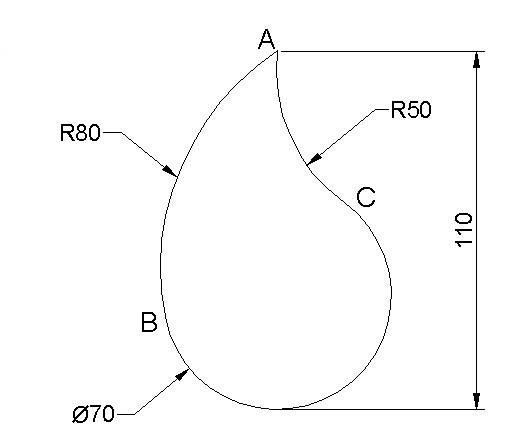

我網路上有關CAD的論壇中發現這個題目,本為台灣一位名為Joseflin的老師所設計的問題
原本圖形如下圖所示:
![[討論]水滴圖如何畫出 - 頁 2 Drop](https://2img.net/h/i722.photobucket.com/albums/ww228/CHEMOS/miscellaneous/drop.jpg)
題目為:
1. BC 距離為何?
a. 64.9497 b. 64.9749 c. 64.9947
2. ∠BAC 之角度值為何?
a. 46.457° b. 46.574° c. 46.745°
3. 此外圍面積為何?
a. 5007.4855 b. 5007.5484 c. 5007.5584
正確解答為:(C)(B)(A)
貼出問題的目的是希望後續的練習者有正確的練習方向,同時可依題目解答來印證繪圖的正確性。
原本圖形如下圖所示:
![[討論]水滴圖如何畫出 - 頁 2 Drop](https://2img.net/h/i722.photobucket.com/albums/ww228/CHEMOS/miscellaneous/drop.jpg)
題目為:
1. BC 距離為何?
a. 64.9497 b. 64.9749 c. 64.9947
2. ∠BAC 之角度值為何?
a. 46.457° b. 46.574° c. 46.745°
3. 此外圍面積為何?
a. 5007.4855 b. 5007.5484 c. 5007.5584
正確解答為:(C)(B)(A)
貼出問題的目的是希望後續的練習者有正確的練習方向,同時可依題目解答來印證繪圖的正確性。
HEMOS- 榮譽顧問
- 文章總數 : 895
年齡 : 51
來自 : 台北
職業 : 土木結構
愛好 : 攝影×音樂×電影
個性 : 和善
使用年資 : 20 years ↑
使用版本 : 老手待忘!
積分 : 27
最佳解答 : 3
經驗值 : 10203
威望值 : 1658
回帖精華 : 1
注冊日期 : 2009-02-23
回復: [討論]水滴圖如何畫出
HEMOS 寫到:我網路上有關CAD的論壇中發現這個題目,本為台灣一位名為Joseflin的老師所設計的問題
原本圖形如下圖所示:
題目為:
1. BC 距離為何?
a. 64.9497 b. 64.9749 c. 64.9947
2. ∠BAC 之角度值為何?
a. 46.457° b. 46.574° c. 46.745°
3. 此外圍面積為何?
a. 5007.4855 b. 5007.5484 c. 5007.5584
正確解答為:(C)(B)(A)
貼出問題的目的是希望後續的練習者有正確的練習方向,同時可依題目解答來印證繪圖的正確性。
原來有正解的@@!!!
練習畫出來的,1.3對,但....那個2要怎麼量@@?
(用我所知道的方法來測好像都不對= =")
不知道是用的方法錯誤,還是我畫出來的那個圖的那個角度是錯的=.="
JulyStar- 初級會員
- 文章總數 : 30
年齡 : 39
來自 : 台中
職業 : 畫畫
愛好 : 畫畫、玩線上遊戲、看動漫
個性 : 常沒事就搞憂鬱
使用年資 : 新手初學
使用版本 : Cad2012
積分 : 1
經驗值 : 4919
威望值 : 33
注冊日期 : 2011-05-31
i yun- 一般會員
- 文章總數 : 8
年齡 : 34
來自 : 台北
職業 : 學生
愛好 : 手工藝
個性 : 安靜
使用年資 : 新手初學
使用版本 : 2011
經驗值 : 4802
威望值 : 18
注冊日期 : 2011-07-14
回復: [討論]水滴圖如何畫出
![[討論]水滴圖如何畫出 - 頁 2 67084691](https://2img.net/r/ihimizer/img528/9171/67084691.jpg)
![[討論]水滴圖如何畫出 - 頁 2 97160670](https://2img.net/r/ihimizer/img16/5774/97160670.jpg)
-----------------------------------------------------------------------------------------------
我在用註解裡的標註直徑指令時,標出來的直徑符號怎麼會是正方形的?
![頭暈目眩](/users/3215/23/55/09/smiles/712308.gif)
![[討論]水滴圖如何畫出 - 頁 2 70977103](https://2img.net/r/ihimizer/img854/2703/70977103.jpg)
用參數式裡的來標註直徑反而不會有這個問題
![[討論]水滴圖如何畫出 - 頁 2 89807653](https://2img.net/r/ihimizer/img141/1309/89807653.jpg)
wertyu305- 初級會員
- 文章總數 : 27
年齡 : 36
來自 : 彰化
職業 : 待業
愛好 : 上網,看書,爬山
個性 : 樂觀
使用年資 : 1
使用版本 : 2011
積分 : 3
經驗值 : 4713
威望值 : 67
注冊日期 : 2012-02-02
回復: [討論]水滴圖如何畫出
wertyu305 寫到:
我在用註解裡的標註直徑指令時,標出來的直徑符號怎麼會是正方形的?
- Spoiler(用來隱藏帖子內容):
![]()
用參數式裡的來標註直徑反而不會有這個問題
這個問題是標註文字預測為Arial的關係,改成其他有支援的字型就可以解決。
如果依舊想使用Arial字型,請參考『請問字型用arial如何讓直徑標註顯示φ?』
管理顧問 judyyai有詳細的說明。
HEMOS- 榮譽顧問
- 文章總數 : 895
年齡 : 51
來自 : 台北
職業 : 土木結構
愛好 : 攝影×音樂×電影
個性 : 和善
使用年資 : 20 years ↑
使用版本 : 老手待忘!
積分 : 27
最佳解答 : 3
經驗值 : 10203
威望值 : 1658
回帖精華 : 1
注冊日期 : 2009-02-23
回復: [討論]水滴圖如何畫出
依照上面操作一遍 慢慢有感覺...
幾何關係要很強
雖然有大大提供方式不全然都會 但這要練習吧!
小結論 R1 R2圓外切 兩圓心距離 R1+R2
(R1>R2) R1 R2圓內切 兩圓心距離 R1-R2
PS:R1 R2 皆為半徑
幾何關係要很強
雖然有大大提供方式不全然都會 但這要練習吧!
小結論 R1 R2圓外切 兩圓心距離 R1+R2
(R1>R2) R1 R2圓內切 兩圓心距離 R1-R2
PS:R1 R2 皆為半徑
jessehdj- 一般會員
- 文章總數 : 24
年齡 : 44
來自 : 台北
職業 : 待業
愛好 : 籃球
個性 : 和善
使用年資 : 新手初學
使用版本 : 新手初學
經驗值 : 4635
威望值 : 6
注冊日期 : 2012-02-28
回復: [討論]水滴圖如何畫出
感謝大家的解說討論,這是以前高工製圖的題目,不過以前是用直尺,圓規,現在適用autocad
只是有個小疑問,BAC的角度怎麼量都是47度整,檢查好多次,畫法應該沒錯才對,抓頭....
只是有個小疑問,BAC的角度怎麼量都是47度整,檢查好多次,畫法應該沒錯才對,抓頭....
____________________________________________________________________________________
沒有功勞也有苦勞,沒有苦勞也有疲勞的年代已經過去
現在是...........................................
沒有功勞直接就是個屁,連個屁都不是,那就真的很疲勞了
大家一起努力吧,努力別落到連個屁都不是................
lingo_st- 中級會員
- 文章總數 : 211
年齡 : 60
來自 : 新北市
職業 : 營造,建設
愛好 : 學習,服務,電腦軟硬體
個性 : 正直,達觀且無可救藥的雞婆
使用年資 : 使用12年但真的是新手
使用版本 : 2012,2013
積分 : 6
經驗值 : 5847
威望值 : 271
注冊日期 : 2011-12-18
回復: [討論]水滴圖如何畫出
lingo_st 寫到:感謝大家的解說討論,這是以前高工製圖的題目,不過以前是用直尺,圓規,現在適用autocad
只是有個小疑問,BAC的角度怎麼量都是47度整,檢查好多次,畫法應該沒錯才對,抓頭....
你的角度單位精確度有沒有設定? 預設的角度精確度是沒有小數位的喔~ 也就是小數以下,全部進位成整數…
HEMOS- 榮譽顧問
- 文章總數 : 895
年齡 : 51
來自 : 台北
職業 : 土木結構
愛好 : 攝影×音樂×電影
個性 : 和善
使用年資 : 20 years ↑
使用版本 : 老手待忘!
積分 : 27
最佳解答 : 3
經驗值 : 10203
威望值 : 1658
回帖精華 : 1
注冊日期 : 2009-02-23
回復: [討論]水滴圖如何畫出
解決囉
角度的精度改成0.0000
跟標準答案完全相符
以前手工畫不用量這麼精細
CAD還是精準
感謝提醒
重溫舊題目,感覺好懷念,30幾年前學的製圖差不多都還給老師囉
努力想了一下,是周碧霞老師
嗯,幸好名字沒忘記
感覺罪過小一點
角度的精度改成0.0000
跟標準答案完全相符
以前手工畫不用量這麼精細
CAD還是精準
感謝提醒
重溫舊題目,感覺好懷念,30幾年前學的製圖差不多都還給老師囉
努力想了一下,是周碧霞老師
嗯,幸好名字沒忘記
感覺罪過小一點
____________________________________________________________________________________
沒有功勞也有苦勞,沒有苦勞也有疲勞的年代已經過去
現在是...........................................
沒有功勞直接就是個屁,連個屁都不是,那就真的很疲勞了
大家一起努力吧,努力別落到連個屁都不是................
lingo_st- 中級會員
- 文章總數 : 211
年齡 : 60
來自 : 新北市
職業 : 營造,建設
愛好 : 學習,服務,電腦軟硬體
個性 : 正直,達觀且無可救藥的雞婆
使用年資 : 使用12年但真的是新手
使用版本 : 2012,2013
積分 : 6
經驗值 : 5847
威望值 : 271
注冊日期 : 2011-12-18
我也是!!!
![愛哭](/users/3215/23/55/09/smiles/15988.gif)
![火冒三丈](/users/3215/23/55/09/smiles/697373.gif)
jfhsjh- 一般會員
- 文章總數 : 23
年齡 : 50
來自 : 台南市永康區
職業 : 職業駕駛
愛好 : 畫CAD
個性 : 好學!用CAD畫圖就好像解數獨!
使用年資 : 初學
使用版本 : AUTO CAD 2012
經驗值 : 4453
威望值 : 10
注冊日期 : 2012-08-19
回復: [討論]水滴圖如何畫出
3.在L=75的上端當圓心畫圓R=50,在圓R=35的圓心處畫一個輔助圓R=85倆輔助圓相交處當圓心再畫一個R=50的圓,再用TRIM修一修就出現水滴的半邊
(原因:兩圓外相切其圓心距理相加)
shfal大大請問一下R85是怎麼求出來的!!
(原因:兩圓外相切其圓心距理相加)
shfal大大請問一下R85是怎麼求出來的!!
![火冒三丈](/users/3215/23/55/09/smiles/697373.gif)
sunman- 一般會員
- 文章總數 : 20
年齡 : 48
來自 : 屏東
職業 : 文書工作
愛好 : 看影片,書
個性 : 喜歡安靜,不喜歡吵吵鬧鬧
使用年資 : 新手初學
使用版本 : 2012
經驗值 : 4422
威望值 : 18
注冊日期 : 2012-09-06
回復: [討論]水滴圖如何畫出
因為下方R35的圓和上方R50的圓相接,所以以R35的圓新畫R85再從L75的端點畫R50的圓就會得到R50的圓心,了解嗎?
jfhsjh- 一般會員
- 文章總數 : 23
年齡 : 50
來自 : 台南市永康區
職業 : 職業駕駛
愛好 : 畫CAD
個性 : 好學!用CAD畫圖就好像解數獨!
使用年資 : 初學
使用版本 : AUTO CAD 2012
經驗值 : 4453
威望值 : 10
注冊日期 : 2012-08-19
回復: [討論]水滴圖如何畫出
jfhsjh 寫到:因為下方R35的圓和上方R50的圓相接,所以以R35的圓新畫R85再從L75的端點畫R50的圓就會得到R50的圓心,了解嗎?
就是(兩圓外相切其圓心距理相加)這個意思摟..3Q
![害羞](/users/3215/23/55/09/smiles/84227.gif)
sunman- 一般會員
- 文章總數 : 20
年齡 : 48
來自 : 屏東
職業 : 文書工作
愛好 : 看影片,書
個性 : 喜歡安靜,不喜歡吵吵鬧鬧
使用年資 : 新手初學
使用版本 : 2012
經驗值 : 4422
威望值 : 18
注冊日期 : 2012-09-06
回復: [討論]水滴圖如何畫出
![[討論]水滴圖如何畫出 - 頁 2 95409754](https://2img.net/r/ihimizer/img99/9914/95409754.jpg)
ya~完成~我也會了
![害羞](/users/3215/23/55/09/smiles/84227.gif)
感謝各位的教學喔~~~
YUN0425- 一般會員
- 文章總數 : 13
年齡 : 44
來自 : 高雄
職業 : 美工
愛好 : 看小說
個性 : 開朗
使用年資 : 新手初學
使用版本 : 2012
經驗值 : 4417
威望值 : 38
注冊日期 : 2012-09-12
回復: [討論]水滴圖如何畫出
shfa1 寫到:我的作法
1.先畫r=35
2.從圓r=35圓心用正交模式往上畫L=75
3.在L=75的上端當圓心畫圓R=50,在圓R=35的圓心處畫一個輔助圓R=85倆輔助圓相交處當圓心再畫一個R=50的圓,再用TRIM修一修就出現水滴的半邊
(原因:兩圓外相切其圓心距理相加)
同理來畫左側
4.在L=75的上端當圓心畫圓R=80,在圓R=35的圓心處畫一個輔助圓R=45倆輔助圓相交處當圓心再畫一個R=80的圓,再用TRIM修一修就出現水滴的半邊
(原因:兩圓內相切其圓心距理相減)
這樣寫不知看的懂否
依照大大的說明畫出來(一開始自己摸索也畫出來,不過不是正規就是。)
![[討論]水滴圖如何畫出 - 頁 2 11c5n3q](https://2img.net/h/oi67.tinypic.com/11c5n3q.jpg)
jackiehover- 初級會員
- 文章總數 : 151
年齡 : 38
來自 : 桃園市八德區
職業 : 消防設備、水電設計
愛好 : 上網、遊戲、網拍
個性 : 平易近人
使用年資 : 2014/09至今
使用版本 : 2014、15、16
積分 : 1
經驗值 : 4028
威望值 : 96
注冊日期 : 2015-08-31
回復: [討論]水滴圖如何畫出
老實說
完全看不懂上面講的東西(我的數學老師應該在哭)
只是想請教各位我的畫法行不行
1.畫個R=35的圓
2.畫個R=80的圓左內切R35
3.畫個R=50的圓左外切R35
4.在R35中心畫個R=75的圓
5.把 R50&R75 的交點旋轉到 R80&R75 的交點重疊在一起
6.把多餘線條修剪掉
7.角度不對沒D=75? 就把圖形尖點轉至R35圓心90度角處
8.完成(應該吧......)
完全看不懂上面講的東西(我的數學老師應該在哭)
只是想請教各位我的畫法行不行
1.畫個R=35的圓
2.畫個R=80的圓左內切R35
3.畫個R=50的圓左外切R35
4.在R35中心畫個R=75的圓
5.把 R50&R75 的交點旋轉到 R80&R75 的交點重疊在一起
6.把多餘線條修剪掉
7.角度不對沒D=75? 就把圖形尖點轉至R35圓心90度角處
8.完成(應該吧......)
alalphapha- 一般會員
- 文章總數 : 23
年齡 : 40
來自 : 新竹
職業 : 工地主任
愛好 : ACGN
個性 : 糟透了
使用年資 : 5年
使用版本 : 2015
AutoCAD基礎篇等級 : 10星級
經驗值 : 3651
威望值 : 67
注冊日期 : 2014-12-30
mioko335- 一般會員
- 文章總數 : 14
年齡 : 43
來自 : 台南
職業 : PCB LAYOUT
愛好 : 吃喝玩樂
個性 : 悶騷
使用年資 : 新手初學
使用版本 : 2014
經驗值 : 543
威望值 : 6
注冊日期 : 2023-04-07
