[討論]外部參考的貼附與覆疊差異 Empty [討論]外部參考的貼附與覆疊差異

發表 由 鑽石級宅男 2011-03-22, 14:25

我還是搞不懂外部參考的貼附與覆疊兩者的功用和差異點
我有去查閱了一些資料...
還是不懂
請問大家有比較明確或者簡單的解釋...
小弟愚昧，真的不懂!!!


Tiger&蘋果爸 在 2011-03-31, 17:02 作了第 1 次修改 (原因 : 改為討論類型)
鑽石級宅男
鑽石級宅男
高級會員
高級會員

文章總數 : 189
年齡 : 39
來自 : 南投縣
職業 : 機電製圖工程師
愛好 : 欣賞美好事物
個性 : 熟的開朗~不熟靦腆
使用年資 : 6年
使用版本 : 2012
積分 : 11
最佳解答 : 1
經驗值 : 6125
威望值 : 208
注冊日期 : 2010-05-20
3D基礎函授 經典問與答讀者 藍鵲30號
男 水瓶座 鼠

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 judyyai 2011-03-22, 21:43

貼附-當A圖 外參B圖到A圖貼附, 然後A圖存檔
覆疊-當C圖 外參D圖到C圖覆疊, 然後C圖存檔

例如要出圖時,開啟圖框E~外參A圖與C圖進來圖框E
這時候結果有2種,A圖與C圖顯示如下
1.在A圖依然可以看見B圖~因為貼附所以B圖有顯示
2.在C圖,單單只能看到C圖.~因為覆疊所以D圖沒顯示

詳細教學~ 閱讀權限：中級會員(積分5)
[影音]AutoCAD 2D 外部參考XREF 參考類型(貼附-覆疊)

____________________________________________________________________________________
[討論]外部參考的貼附與覆疊差異 Ioaoe110 [討論]外部參考的貼附與覆疊差異 Zuoiy_10 [討論]外部參考的貼附與覆疊差異 2020-211 [討論]外部參考的貼附與覆疊差異 Aizyao11 [討論]外部參考的貼附與覆疊差異 Aoe10
[討論]外部參考的貼附與覆疊差異 Aizyao10 [討論]外部參考的貼附與覆疊差異 BPl3tjj.png [討論]外部參考的貼附與覆疊差異 Ziao1510 [討論]外部參考的貼附與覆疊差異 Oo-2-110 [討論]外部參考的貼附與覆疊差異 Aoe1-111
judyyai
judyyai
管理顧問
管理顧問

文章總數 : 7785
年齡 : 47
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 30322
威望值 : 3610
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19
2D基礎函授 3D基礎函授 顧問外掛程式 經典問與答讀者 藍鵲2號
2009聚會勳章 串連貼紙成功 女 巨蟹座 蛇

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 david761018 2011-04-08, 14:50

原來如此呀
我也是對外部參考很模糊
被您一說 懂了一些了
但請問~
為什麼我當A圖 外參B圖到A圖貼附
可是A圖一樣沒有B圖的東西勒??
原因出在哪呢?
david761018
david761018
一般會員
一般會員

文章總數 : 34
年齡 : 36
來自 : 花蓮
職業 : 營造業
愛好 : 電腦相關~
個性 : 活潑
使用年資 : 2個月(多一個月了XD)
使用版本 : 2008
經驗值 : 5018
威望值 : 18
注冊日期 : 2011-03-16
男 天秤座 兔

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 Tiger&蘋果爸 2011-04-10, 13:15

david761018 寫到:原來如此呀
我也是對外部參考很模糊
被您一說 懂了一些了
但請問~
為什麼我當A圖 外參B圖到A圖貼附
可是A圖一樣沒有B圖的東西勒??
原因出在哪呢?
請檢查A圖檔中的B圖面圖層是否有關閉，或是B圖面做過 截取xclip

____________________________________________________________________________________
👉[訂購]AutoCAD圖塊大師課程(點我)👈
[討論]外部參考的貼附與覆疊差異 Sesa2011 [討論]外部參考的貼附與覆疊差異 Youtub11 [討論]外部參考的貼附與覆疊差異 Oiea2011 [討論]外部參考的貼附與覆疊差異 Oe20011 [討論]外部參考的貼附與覆疊差異 Fbi20011 [討論]外部參考的貼附與覆疊差異 Line2011
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 21246
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 89420
威望值 : 17040
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 david761018 2011-04-24, 13:47

我後來自己發現 因為外參的圖跑到了很遠很遠的地方
他明明叫我指定插入點(螢幕上指定) 可是按下去 他就跑到別的地方了
很奇怪@@
要把視窗拉到最遠 才看到到小小的外參圖再遠處
david761018
david761018
一般會員
一般會員

文章總數 : 34
年齡 : 36
來自 : 花蓮
職業 : 營造業
愛好 : 電腦相關~
個性 : 活潑
使用年資 : 2個月(多一個月了XD)
使用版本 : 2008
經驗值 : 5018
威望值 : 18
注冊日期 : 2011-03-16
男 天秤座 兔

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 Tiger&蘋果爸 2011-04-25, 14:27

david761018 寫到:我後來自己發現  因為外參的圖跑到了很遠很遠的地方
他明明叫我指定插入點(螢幕上指定)  可是按下去  他就跑到別的地方了
很奇怪@@
要把視窗拉到最遠 才看到到小小的外參圖再遠處
請使用BASE指令查詢目標圖及來源圖的基準點是否為0,0,0


Tiger&蘋果爸 在 2018-08-14, 09:44 作了第 1 次修改

____________________________________________________________________________________
👉[訂購]AutoCAD圖塊大師課程(點我)👈
[討論]外部參考的貼附與覆疊差異 Sesa2011 [討論]外部參考的貼附與覆疊差異 Youtub11 [討論]外部參考的貼附與覆疊差異 Oiea2011 [討論]外部參考的貼附與覆疊差異 Oe20011 [討論]外部參考的貼附與覆疊差異 Fbi20011 [討論]外部參考的貼附與覆疊差異 Line2011
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 21246
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 89420
威望值 : 17040
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 leoneriol 2014-03-07, 14:15

這幾天被這個問題搞了一下......!!

雖然只是一個系統變數上的小細節!!但是不去認真的搞清楚就會浪費掉自己的時間!!

今天我自己本身也因為沒有注意到這樣的小細節!!讓自己浪費的不少時間!!!

請大家多留意喔!!!

註:怕麻煩的人就請將系統變數  系統變數 XREFTYPE 設為預設值 0 , 少用覆疊的方式貼外部參考!!


leoneriol 在 2014-03-07, 14:16 作了第 1 次修改 (原因 : 改錯字改錯字改錯字改錯字改錯字改錯字改錯字改錯字改錯字改錯字)

____________________________________________________________________________________
丑角之日
堅持~!才會有價值~!
讚啦!!
[討論]外部參考的貼附與覆疊差異 Ioaoe110 [討論]外部參考的貼附與覆疊差異 Zuoiy_10 [討論]外部參考的貼附與覆疊差異 2020-211 [討論]外部參考的貼附與覆疊差異 Aizyao11 [討論]外部參考的貼附與覆疊差異 Iyb_1510
[討論]外部參考的貼附與覆疊差異 Aizyao10 [討論]外部參考的貼附與覆疊差異 BPl3tjj.png [討論]外部參考的貼附與覆疊差異 Ziao1510 [討論]外部參考的貼附與覆疊差異 Oo-2-110 [討論]外部參考的貼附與覆疊差異 Oooa_110
leoneriol
leoneriol
榮譽顧問
榮譽顧問

文章總數 : 818
年齡 : 40
來自 : 基隆市七堵區
職業 : 機電工程公司-繪圖(工地)
愛好 : 看小說
個性 : 不愛說話-反應慢
使用年資 : 6年
使用版本 : 2008 & 2012
積分 : 27
經驗值 : 9085
威望值 : 963
發帖精華 : 1
回帖精華 : 1
注冊日期 : 2009-03-12
經典問與答讀者 藍鵲34號
2009聚會勳章 2014聚會勳章 男 雙魚座 鼠

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 Tiger&蘋果爸 2014-03-07, 14:29

leoneriol 寫到:這幾天被這個問題搞了一下......!!
雖然只是一個系統變數上的小細節!!但是不去認真的搞清楚就會浪費掉自己的時間!!
今天我自己本身也因為沒有注意到這樣的小細節!!讓自己浪費的不少時間!!!
請大家多留意喔!!!
註:怕麻煩的人就請將系統變數  系統變數 XREFTYPE 設為預設值 0 , 少用覆疊的方式貼外部參考!!
是啊！一般若沒有特殊需求少用「覆疊」的方式。
 竊喜

通常我使用「覆疊」的時機，因為我是繪製結構圖，所以在底圖「外部參考」建築圖時，外部參考會使用「覆疊」
[討論]外部參考的貼附與覆疊差異 00130

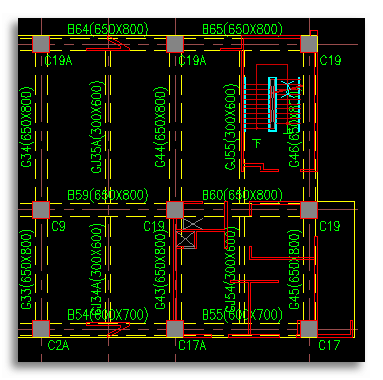

這樣在出圖結構圖時，就不會看到重疊的建築圖(外部參考)。
[討論]外部參考的貼附與覆疊差異 00222

____________________________________________________________________________________
👉[訂購]AutoCAD圖塊大師課程(點我)👈
[討論]外部參考的貼附與覆疊差異 Sesa2011 [討論]外部參考的貼附與覆疊差異 Youtub11 [討論]外部參考的貼附與覆疊差異 Oiea2011 [討論]外部參考的貼附與覆疊差異 Oe20011 [討論]外部參考的貼附與覆疊差異 Fbi20011 [討論]外部參考的貼附與覆疊差異 Line2011
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
系統管理員

文章總數 : 21246
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 89420
威望值 : 17040
注冊日期 : 2008-04-23
2D基礎函授 2D進階函授 3D基礎函授 https://i.servimg.com/u/f11/19/71/67/71/2d3d10.png2D+3D線上 顧問外掛程式 經典問與答讀者 藍鵲1號
2009聚會勳章 2010聚會勳章 2011聚會勳章 2012聚會勳章 2013勳章-2D基礎 2014聚會勳章 2015聚會勳章 2016聚會勳章 串連貼紙成功 男 水瓶座 兔

http://mypaper.pchome.com.tw/kv1012tiger

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 小老魚 2017-02-24, 11:53

之前一直不清楚覆疊跟貼附差別在哪~~
哇~~感謝ㄟ~~~又上了一課!!
小老魚
小老魚
一般會員
一般會員

文章總數 : 14
年齡 : 44
來自 : 屏東
職業 : 繪圖員
愛好 : 旅遊
個性 : 好相處
使用年資 : 5
使用版本 : 2014
經驗值 : 3416
威望值 : 0
注冊日期 : 2015-05-28
女 雙子座 猴

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 以西杰 2019-05-17, 18:50

看了有點複雜
所以我理解是
貼附 可以一層疊一層不會不見
覆疊 疊第三層 第二層的圖面隱藏
avatar
以西杰
初級會員
初級會員

文章總數 : 118
年齡 : 45
來自 : 台中市
職業 : 電腦繪圖員(電機、空調)
愛好 : 宅男
個性 : 懶散
使用年資 : 14年
使用版本 : 2010
積分 : 2
經驗值 : 6216
威望值 : 46
注冊日期 : 2008-05-13
經典問與答讀者 男 天蝎座 馬

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 akioharuno 2019-05-19, 22:35

貼附是此外參在這張圖被下一張被使用外參時會顯示。
覆疊是此外參在這張圖被下一張被使用外參時會忽略。
akioharuno
akioharuno
一般會員
一般會員

文章總數 : 55
年齡 : 34
來自 : 高雄
職業 : 結構繪圖
愛好 : 不知道
個性 : 都可以
使用年資 : 2
使用版本 : 2016
經驗值 : 2394
威望值 : 96
注冊日期 : 2018-12-31
男 摩羯座 蛇

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 chendsa 2020-05-18, 13:57

謝謝前輩的經驗~~又學會一樣了~~
chendsa
chendsa
一般會員
一般會員

文章總數 : 12
年齡 : 40
來自 : 台北市
職業 : 土木工程師
愛好 : 音樂
個性 : 固執
使用年資 : 3
使用版本 : 2014
經驗值 : 2022
威望值 : 0
注冊日期 : 2019-03-01
男 金牛座 鼠

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 ilarch2016 2023-12-15, 12:09

小弟最近意外發現!覆疊的另一個用途!
當外部參考設定為覆疊，可以直接複製並貼入新的檔案中(沒有任何外部參考)，不需要在新檔案中另外插入外部參考
當一次要插入多個外部參考檔案時，就很方便，不需要重複插入指定路徑。


____________________________________________________________________________________
[討論]外部參考的貼附與覆疊差異 Ioaoe110 [討論]外部參考的貼附與覆疊差異 Zuoiy_10 [討論]外部參考的貼附與覆疊差異 2020-211 [討論]外部參考的貼附與覆疊差異 Aizyao11 [討論]外部參考的貼附與覆疊差異 Iyb_1510
[討論]外部參考的貼附與覆疊差異 Aizyao10 [討論]外部參考的貼附與覆疊差異 BPl3tjj.png [討論]外部參考的貼附與覆疊差異 Ziao1510 [討論]外部參考的貼附與覆疊差異 Oo-2-110 [討論]外部參考的貼附與覆疊差異 Oooa_110
avatar
ilarch2016
一般會員
一般會員

文章總數 : 62
年齡 : 44
來自 : 新北市
職業 : 室內設計師
愛好 : 旅遊
個性 : 開朗
使用年資 : 8
使用版本 : 2010
經驗值 : 5196
威望值 : 48
注冊日期 : 2011-04-09
男 雙魚座 猴

Tiger&蘋果爸 likes this post

回頂端 向下

[討論]外部參考的貼附與覆疊差異 Empty 回復： [討論]外部參考的貼附與覆疊差異

發表 由 Tiger&蘋果爸 2023-12-16, 13:38

ilarch2016 寫到:小弟最近意外發現!覆疊的另一個用途!
當外部參考設定為覆疊，可以直接複製並貼入新的檔案中(沒有任何外部參考)，不需要在新檔案中另外插入外部參考
當一次要插入多個外部參考檔案時，就很方便，不需要重複插入指定路徑。

謝謝分享心得
我的理解是外部參考使用 貼附 也可以直接複製並貼入新的檔案中(沒有任何外部參考) 竊喜

____________________________________________________________________________________
👉[訂購]AutoCAD圖塊大師課程(點我)👈
[討論]外部參考的貼附與覆疊差異 Sesa2011 [討論]外部參考的貼附與覆疊差異 Youtub11 [討論]外部參考的貼附與覆疊差異 Oiea2011 [討論]外部參考的貼附與覆疊差異 Oe20011 [討論]外部參考的貼附與覆疊差異 Fbi20011 [討論]外部參考的貼附與覆疊差異 Line2011
Tiger&蘋果爸
Tiger&蘋果爸
系統管理員
