[討論]請教橢圓+正圓錐體的展開圖要如何畫~

由 meet_emily 2011-04-13, 15:03

請教各位立體圓錐的展圖要如何畫~感恩~謝謝~
可各可以教我如何計算和用CAD畫的方法~因為我
1.只會用CAD@@"
2.要做5~6個不同尺寸的模型所以要學會怎麼畫(計算)此種型體的展開圖
3.厚度:10

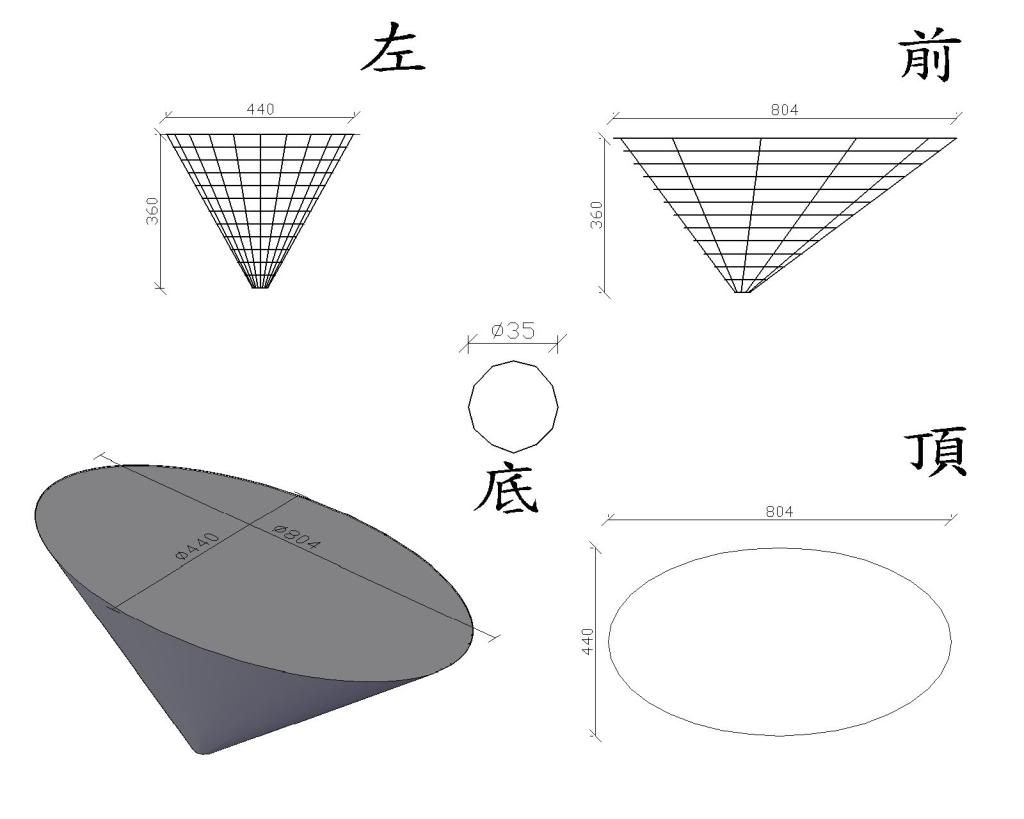

尺寸說明詳見圖片三條線

三條線

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ -01

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ 96965245

要做模型用~

meet_emily 在 2011-04-14, 00:19 作了第 4 次修改

meet_emily: 高級會員; 文章總數 : 125
年齡 : 53
來自 : 宜蘭
職業 : 學習
愛好 : 電影,音樂
個性 : 有點呆板,但不古板!有點天真,但不失真!有點強硬,但不強勢!
使用年資 : 6
使用版本 : 2010
積分 : 12
經驗值 : 5996
威望值 : 62
回帖精華 : 1
注冊日期 : 2008-10-12

回復： [討論]請教橢圓+正圓錐體的展開圖要如何畫~

由 judyyai 2011-04-13, 21:18

展開圖在AC應該是用公式畫圖法!
正圓錐我還會!橢圓底+正圓頂這種錐狀,也難倒我!

發現一個小問題,你的正圓頂有偏心,沒尺寸!
也沒有厚度是實心?

這是SolidWorks繪製的,頂面要加蓋應該是再劃一個橢圓型平面[804*440要扣掉肉厚(1mm*2)再小一點]去焊接,縫隙也是焊接接合
條件我設1mm厚度,間隙我留1mm,正圓與橢圓型偏心抓50mm(X軸比較長那邊)
[討論]請教橢圓+正圓錐體的展開圖要如何畫~ 2011-04-13_231558

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ 2011-04-13_231558

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ 2011-04-13_232952

總而言之用AC畫要用製圖法,如志強兄如下所貼,範例是圓錐體類展開一
現在畫板金!聽說業界都是用3D軟體去畫然後展開!這樣比製圖法還要準確!
目前AC應該沒這功能!

鈑金的事情我只知道這樣!我知道還有什麼K係數彎折係數裂口...等等專有名詞

最後!請參考以下知識+回答
點此進入

judyyai 在 2011-04-13, 23:34 作了第 10 次修改

____________________________________________________________________________________

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Ioaoe110

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Zuoiy_10

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ 2020-211

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Aizyao11

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Aoe10

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Aizyao10

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ BPl3tjj.png

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Ziao1510

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Oo-2-110

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Aoe1-111

judyyai: 管理顧問; 文章總數 : 7782
年齡 : 46
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 30233
威望值 : 3609
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19

回復： [討論]請教橢圓+正圓錐體的展開圖要如何畫~

由 陳志強 2011-04-13, 21:56

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ 17298632

陳志強: 專業顧問_3D版主; 文章總數 : 495
年齡 : 63
來自 : 香港
職業 : 建築工人
愛好 : 電腦
個性 : 一般
使用年資 : 三年
使用版本 : 2011,2012
積分 : 23
經驗值 : 10157
威望值 : 3062
注冊日期 : 2010-01-25

回復： [討論]請教橢圓+正圓錐體的展開圖要如何畫~

由 judyyai 2011-04-13, 22:16

陳志強寫到:

志強兄~發問者是要展開圖!非立體圖喔!

____________________________________________________________________________________

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Ioaoe110

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Zuoiy_10

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ 2020-211

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Aizyao11

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Aoe10

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Aizyao10

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ BPl3tjj.png

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Ziao1510

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Oo-2-110

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Aoe1-111

judyyai: 管理顧問; 文章總數 : 7782
年齡 : 46
來自 : 台南
職業 : 機械製圖
愛好 : 電腦相關
個性 : think too much...
使用年資 : 10↑
使用版本 : AC2019(開始於2019年底末月)
AutoCAD基礎篇等級 : 10星級
積分 : 393
最佳解答 : 1
經驗值 : 30233
威望值 : 3609
發帖精華 : 2
回帖精華 : 4
注冊日期 : 2008-11-19

回復： [討論]請教橢圓+正圓錐體的展開圖要如何畫~

由 陳志強 2011-04-13, 22:45

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ 111dn

陳志強: 專業顧問_3D版主; 文章總數 : 495
年齡 : 63
來自 : 香港
職業 : 建築工人
愛好 : 電腦
個性 : 一般
使用年資 : 三年
使用版本 : 2011,2012
積分 : 23
經驗值 : 10157
威望值 : 3062
注冊日期 : 2010-01-25

回復： [討論]請教橢圓+正圓錐體的展開圖要如何畫~

由 Tiger&蘋果爸 2011-04-16, 14:04

這個沒有使用AutoCAD來試過，是有畫過簡單的圓柱體~
不知道 meet_emily 問題是否有獲得處理，有參考JUDY的方式嗎

____________________________________________________________________________________
👉[優惠]慶祝AutoCAD顧問十六週年の感謝有你(點我)👈

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Sesa2011

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Youtub11

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Oiea2011

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Oe20011

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Fbi20011

[討論]請教橢圓+正圓錐體的展開圖要如何畫~ Line2011

Tiger&蘋果爸: 系統管理員; 文章總數 : 21130
年齡 : 48
來自 : 台北市文山區
職業 : AutoCAD顧問
愛好 : 蹓狗/戶外活動/拍照/吸貓
個性 : 幽默/樂觀/善良
使用年資 : 20↑
使用版本 : AutoCAD 2022
經驗值 : 88751
威望值 : 16961
注冊日期 : 2008-04-23

目前的 AUTOCAD, 只能使用近似手繪來展開

由 andychen 2011-04-27, 05:46

陳志強寫到:

就是，產生線條元素，然後把它鋪平在版今原料平面上。
然後，使用 SPLINE 來連接。

andychen: 該用戶停權中; 文章總數 : 186
年齡 : 40
經驗值 : 5836
威望值 : 71
注冊日期 : 2010-04-09

謝謝你哦~~好像這個方法比較容易(我先試看看!)

由 meet_emily 2011-04-28, 00:15

andychen 寫到:
陳志強寫到:

就是，產生線條元素，然後把它鋪平在版今原料平面上。
然後，使用 SPLINE 來連接。

謝謝你哦~~好像這個方法比較容易(我先試看看!)
